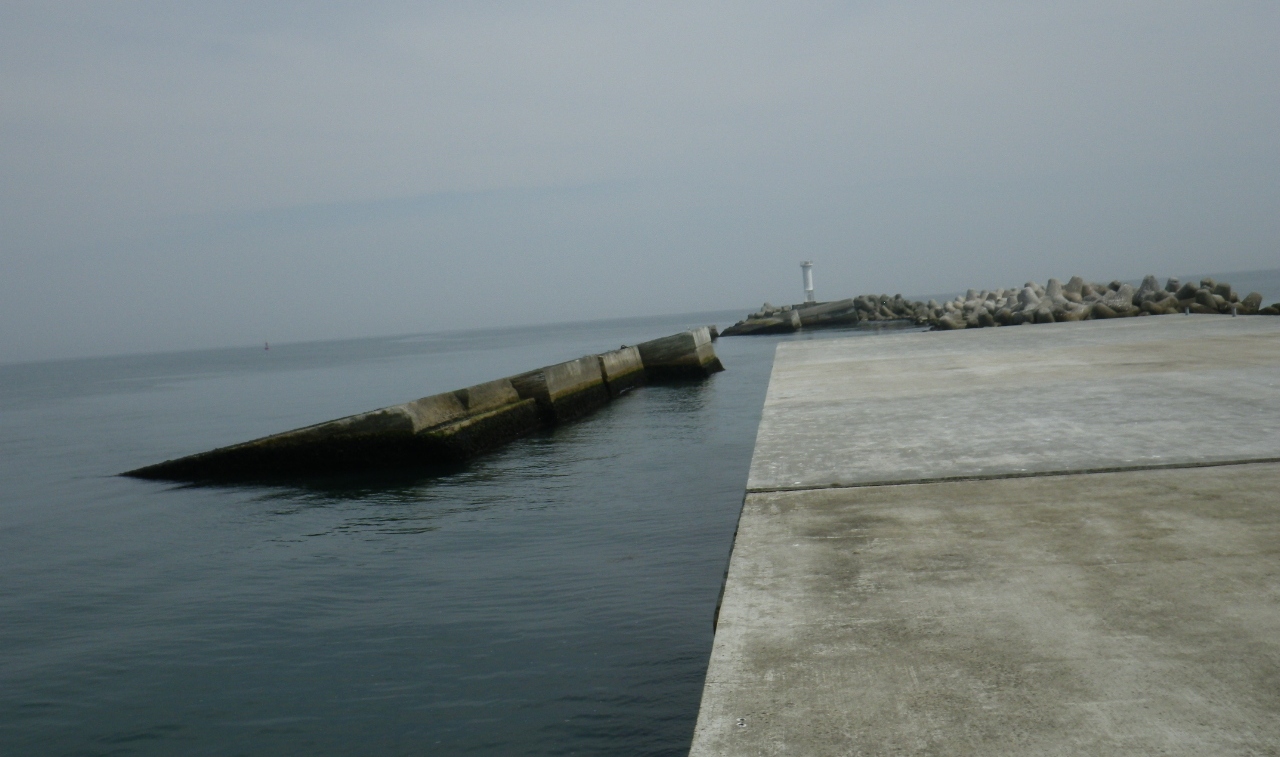

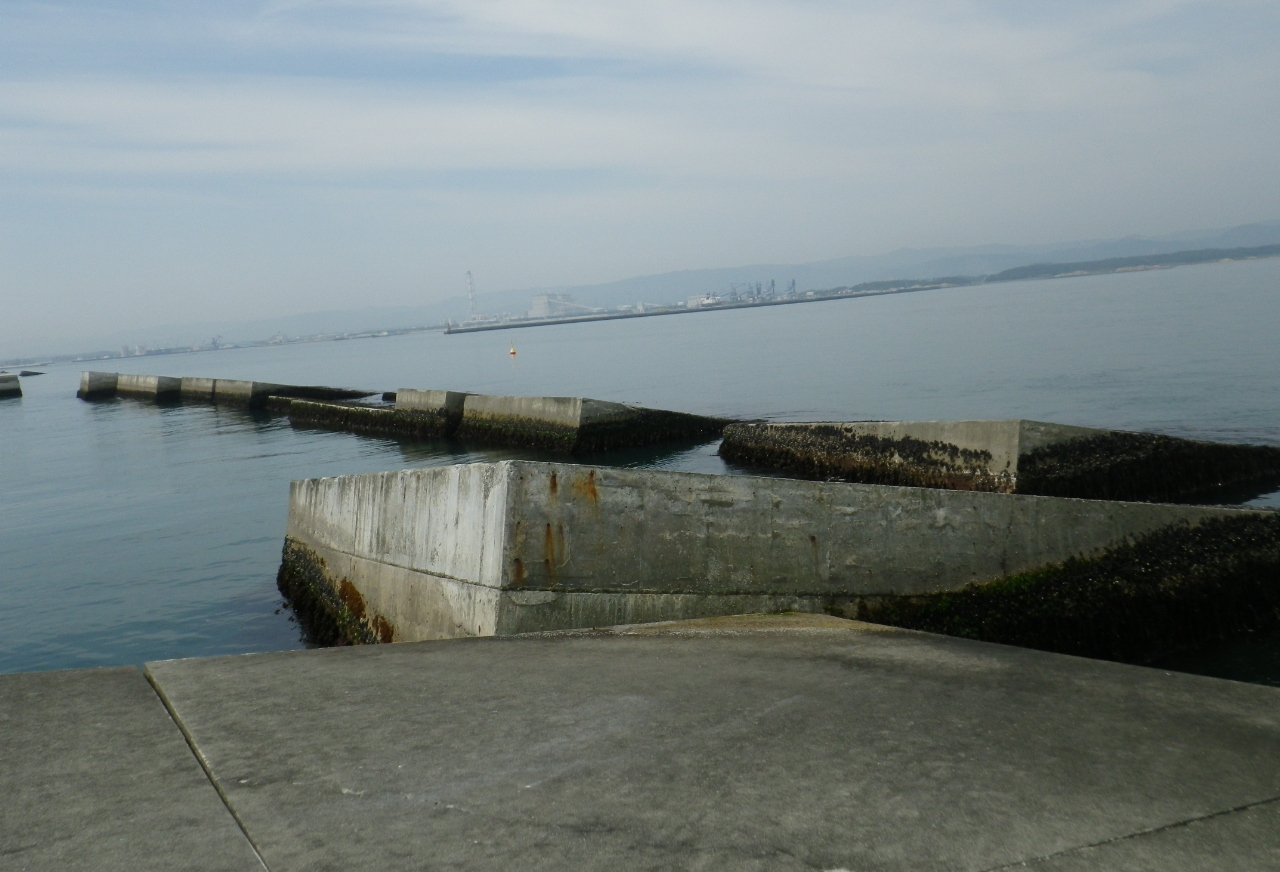

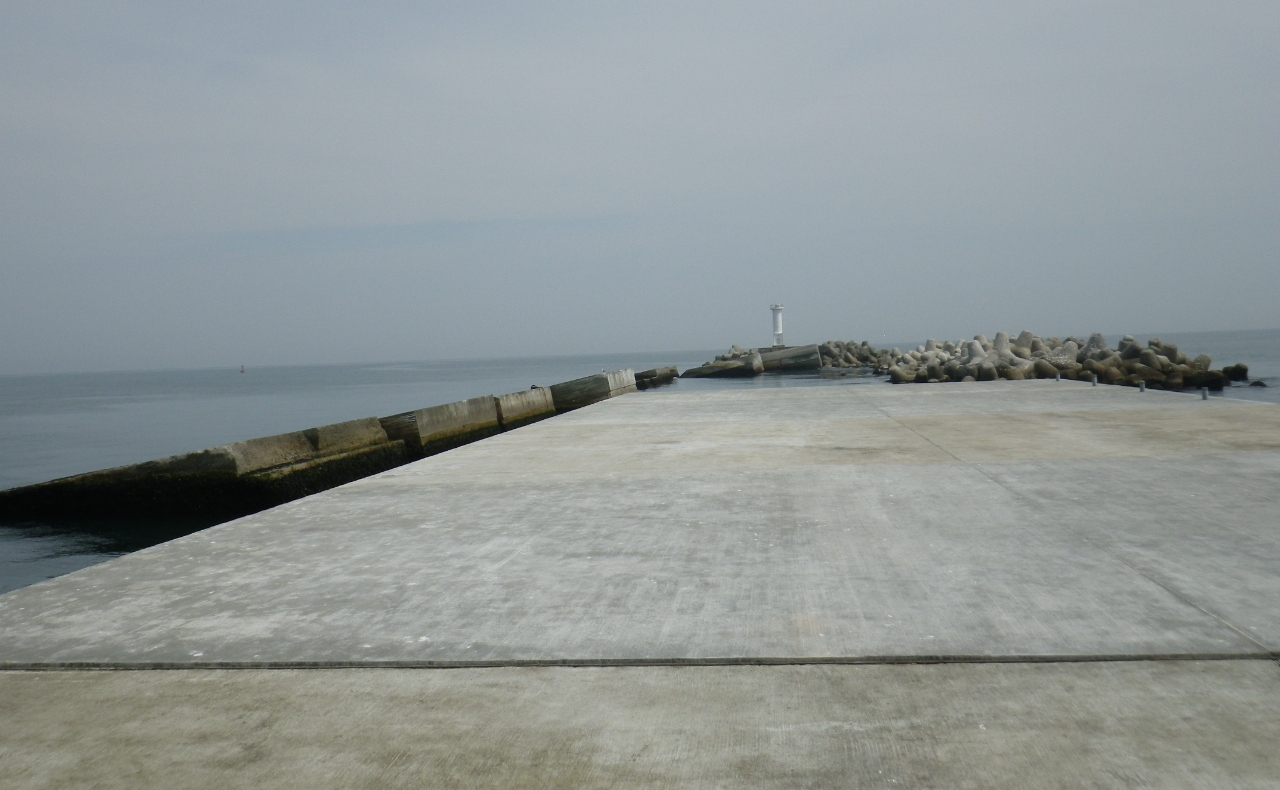

相馬港本港地区防波堤(沖)(災害復旧)築造工事

工事写真

２０１６年5月の工事写真

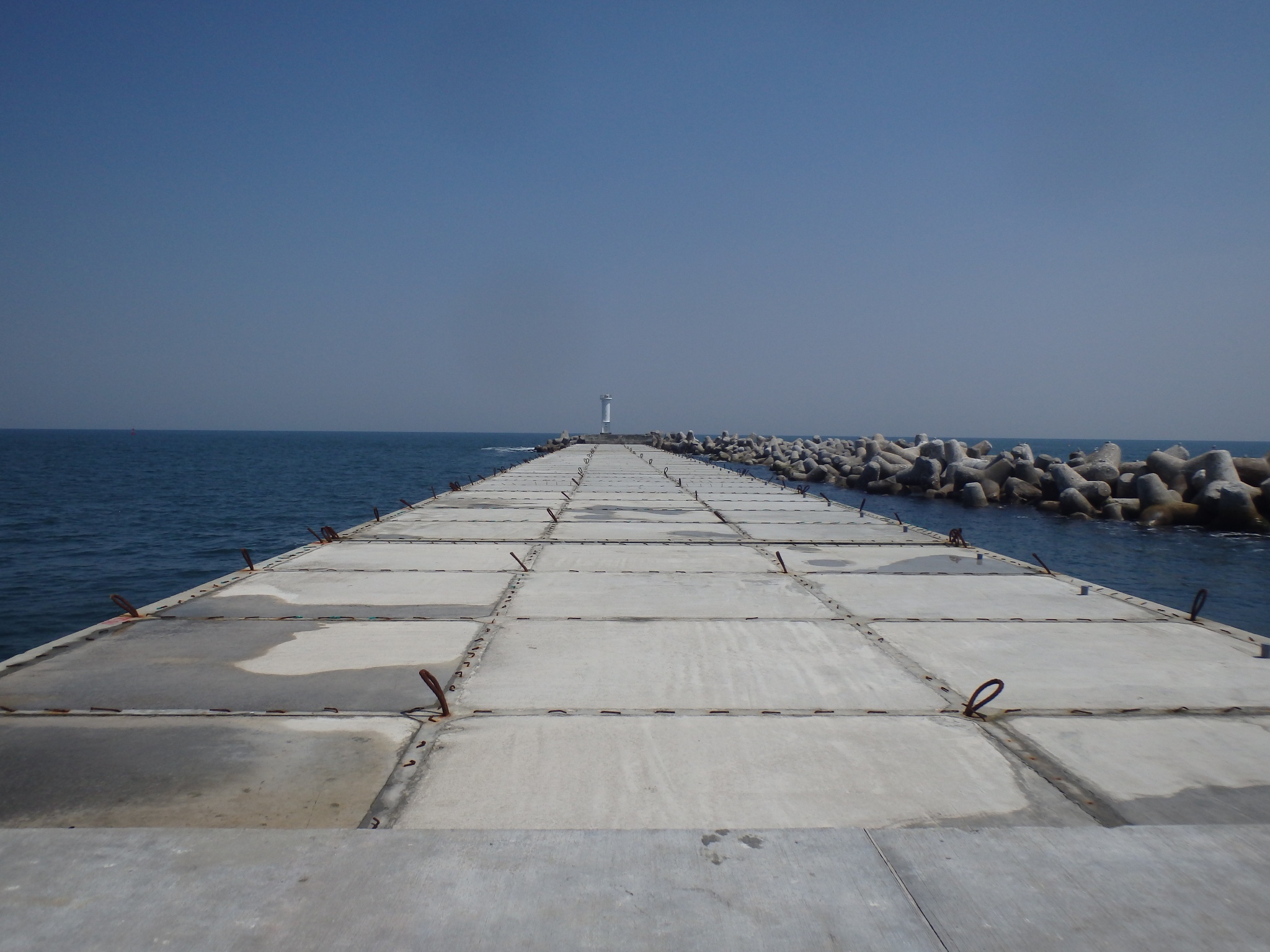

●完成写真_ケーソン点端面全景

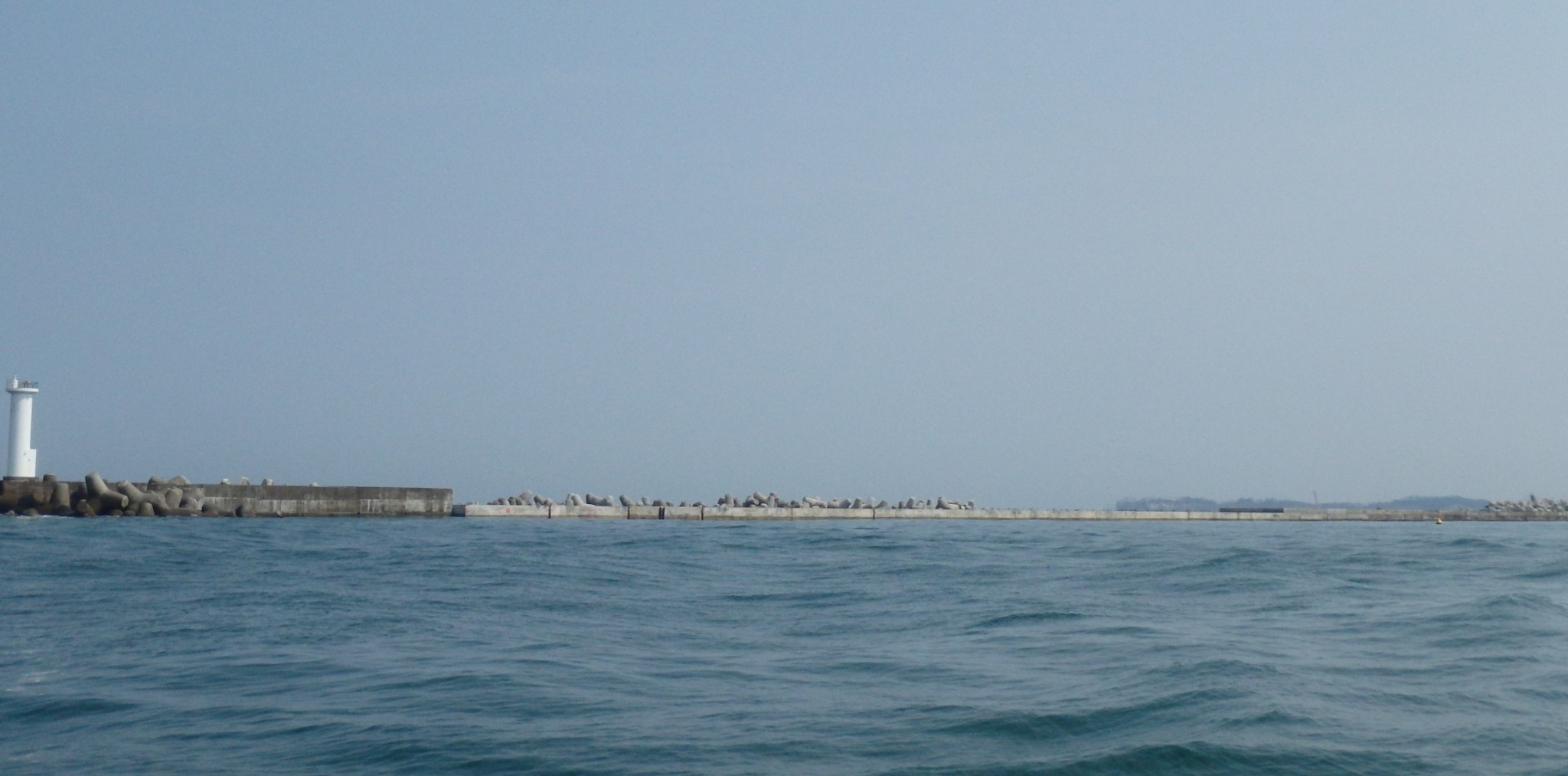

●完成写真_港内側より防波堤全景を望む

２０１６年４月の工事写真

　・被覆・根固工被覆石投入(起重機船)及び水中部被覆均し(潜水士船配置)に係る一連の作業の流れについて、以下に写真を添付します。

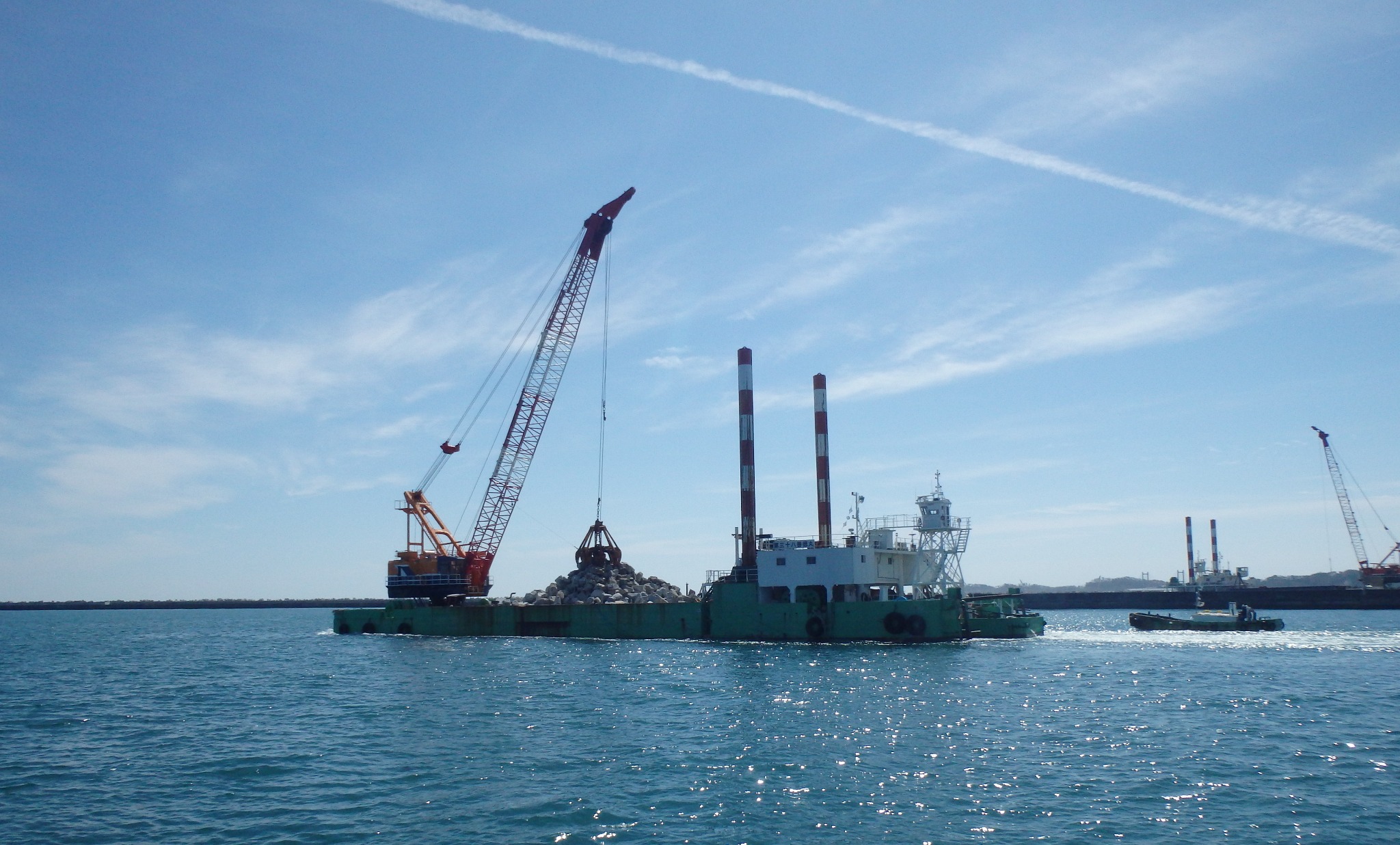

●被覆石海上運搬状況

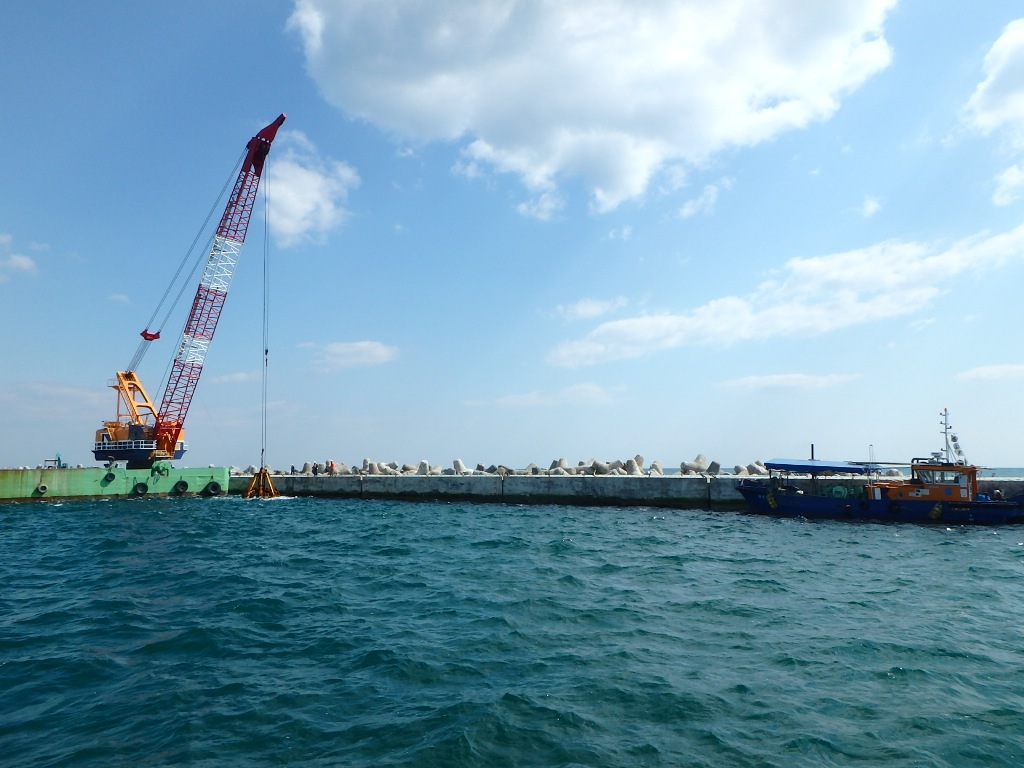

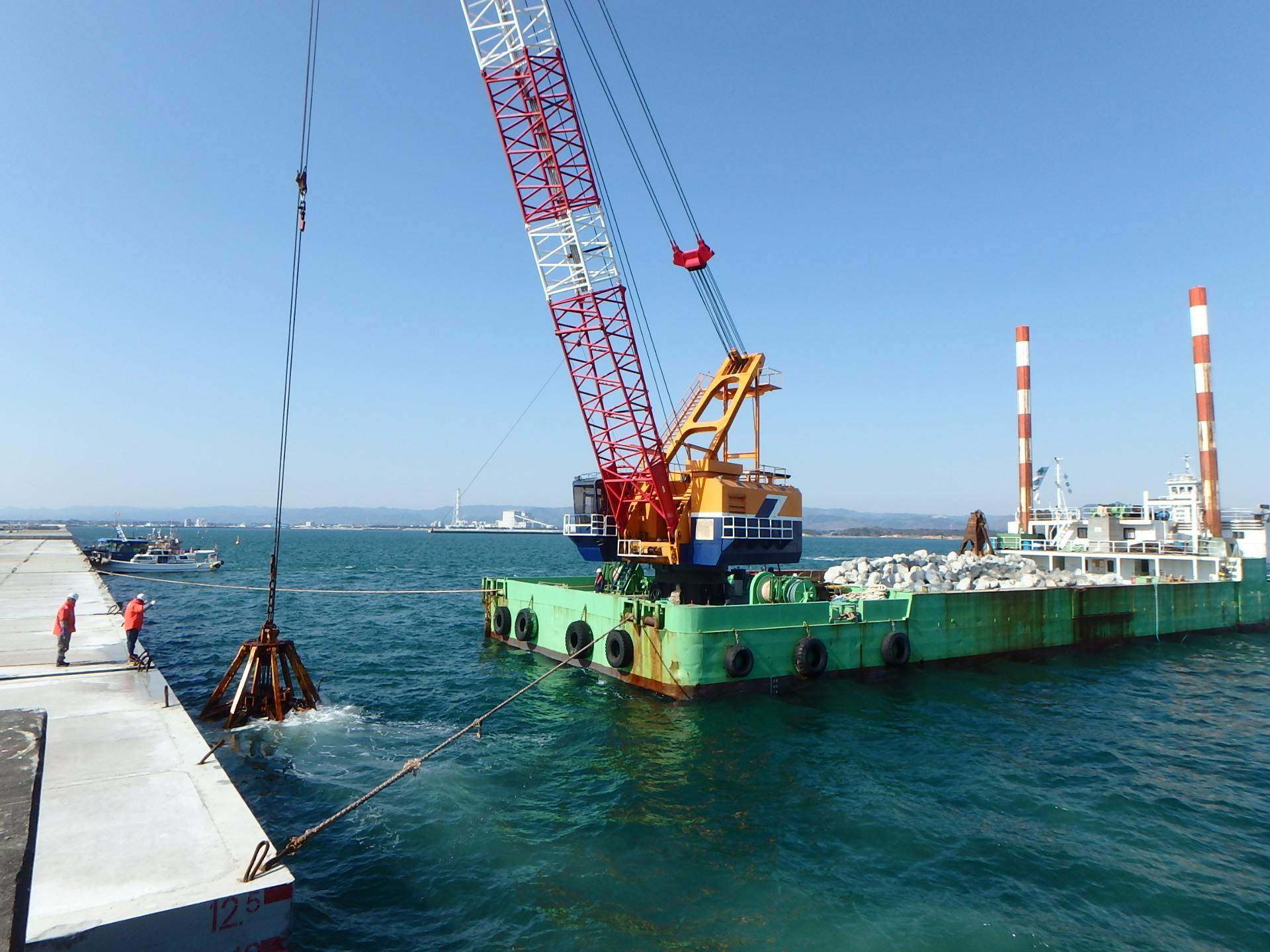

●被覆石(港内側)投入状況

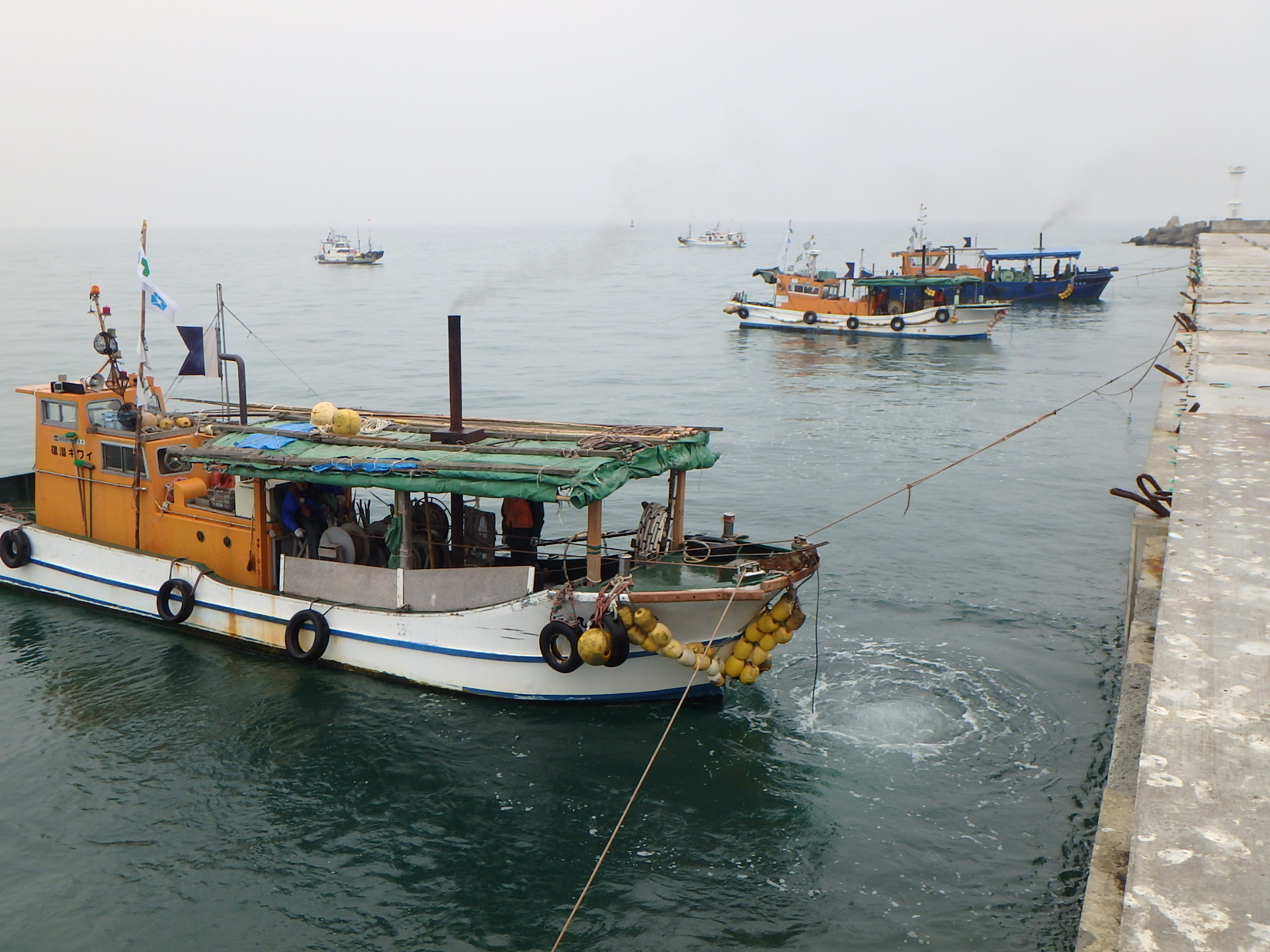

●被覆石均し状況(潜水士船)

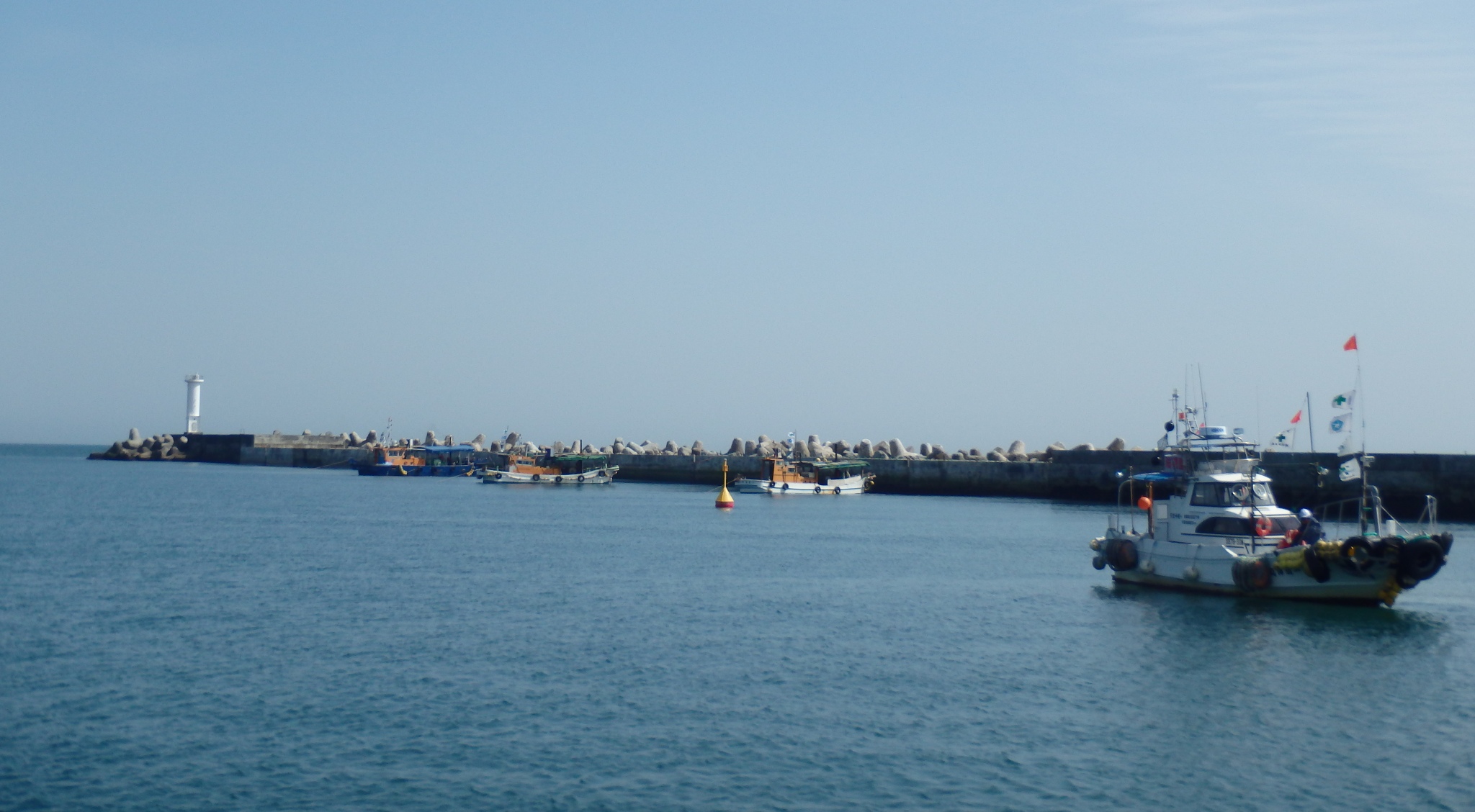

●安全監視船配置状況_被覆均し作業時(潜水士船3隻)

・消波工異形ブロック(テトラポッド40t型)の撤去並びに据付作業に着手
し、計69個の据付を完了しました。

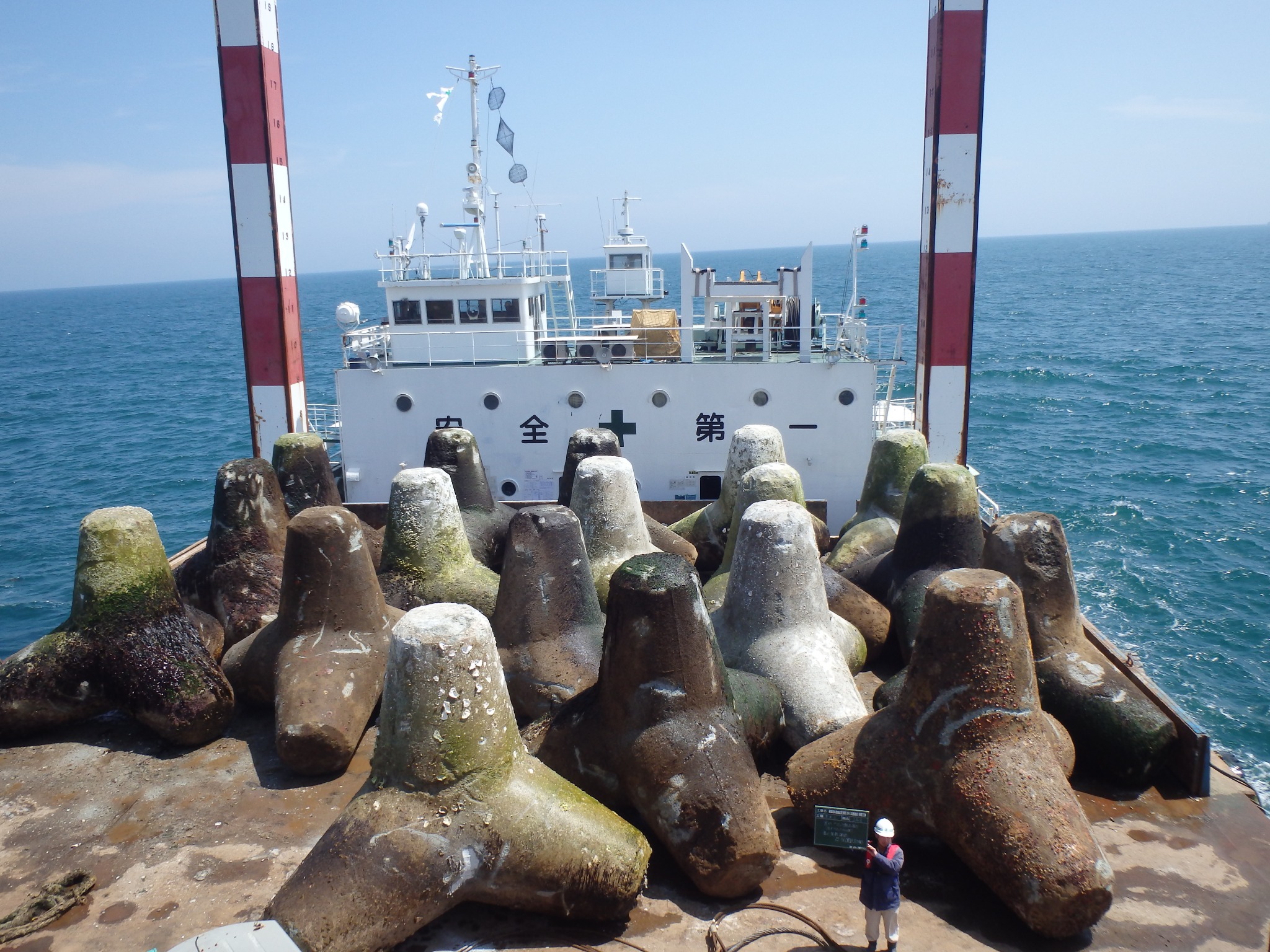

●異形ブロック(テトラポッド40t型)撤去個数確認

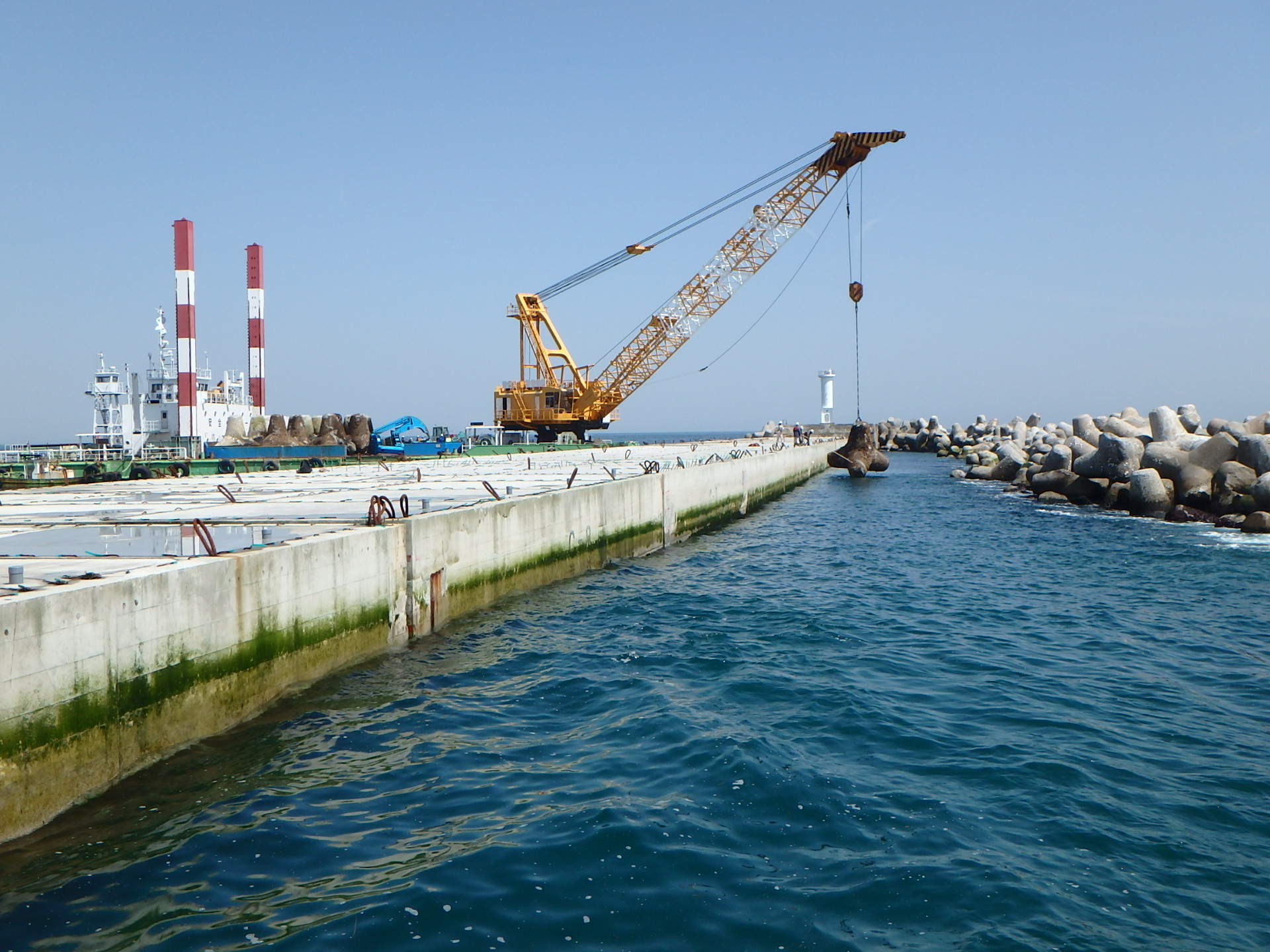

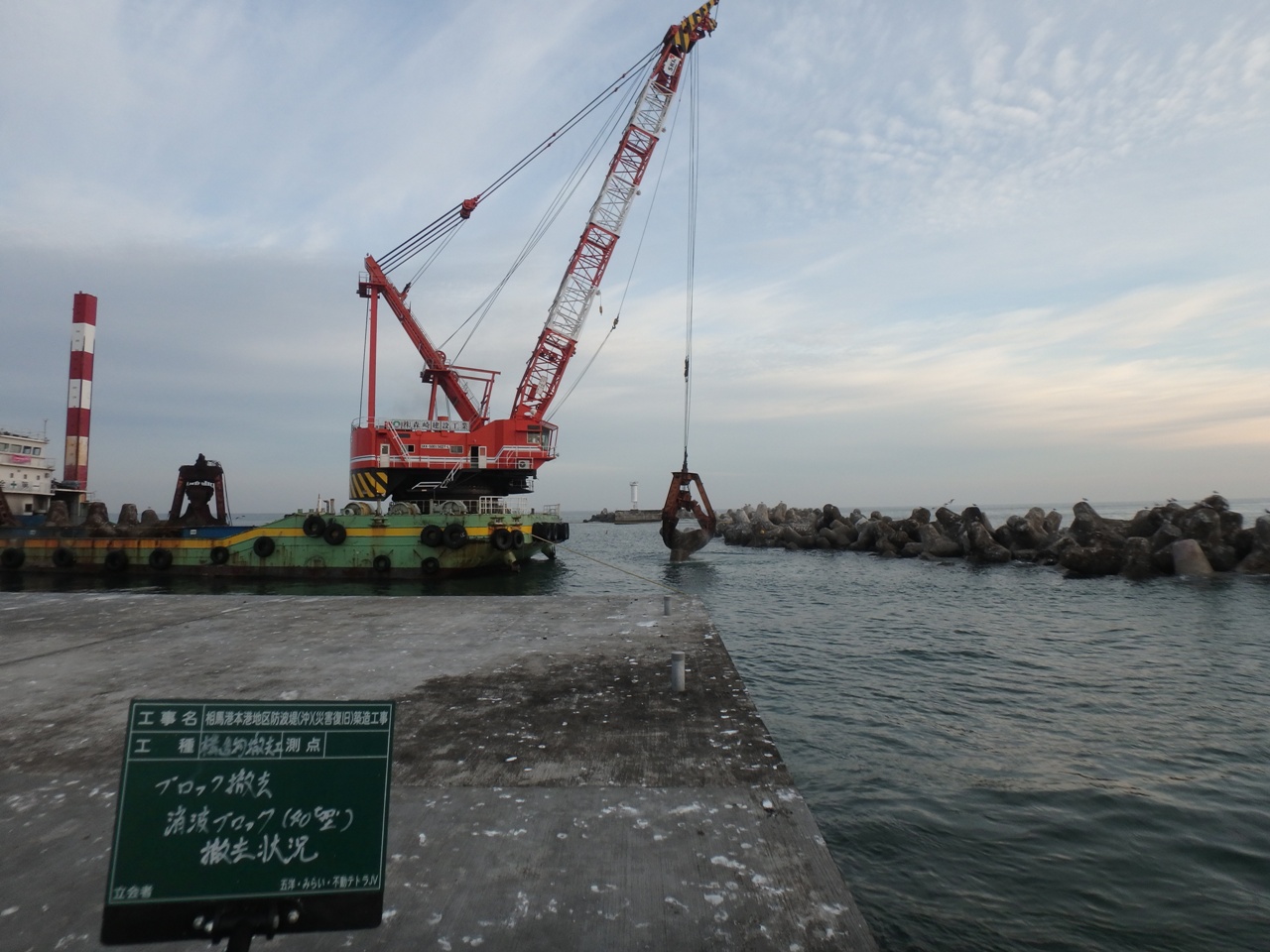

●異形ブロック撤去据付状況

・相馬港内の2号船溜り及び3号ふ頭の各作業用地における陸上作業はすべて終了し、各所において敷鉄板の撤去並びに搬出を行い、ヤード内の整地、清掃を行いました。

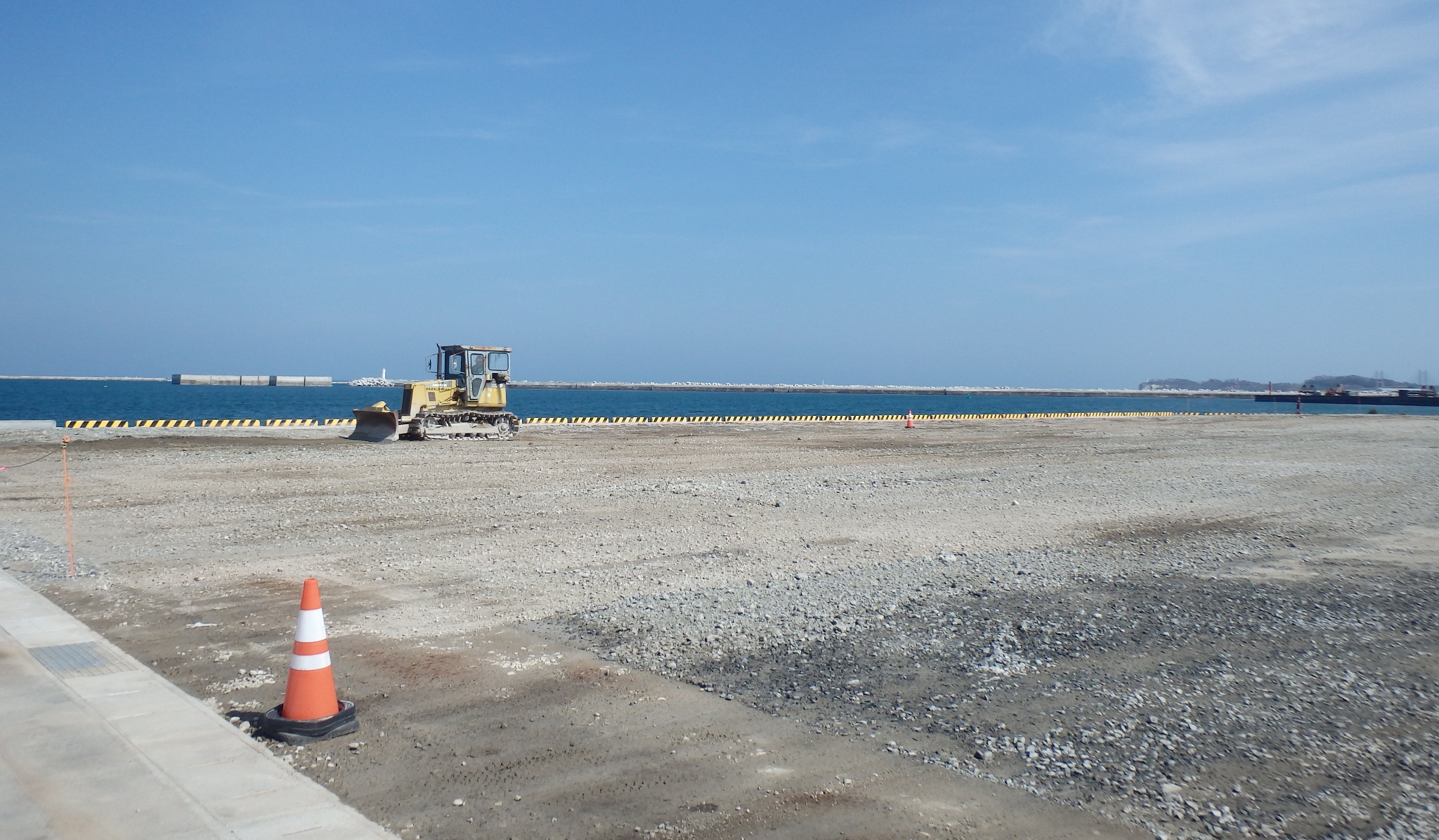

●3号ふ頭作業用地使用後整地状況

　△このページの先頭へ

２０１６年３月の工事写真

　・被覆・根固工根固ブロック据付並びに被覆石の投入状況を添付します。
（3月5日、被覆石の投入（港外側より）が始まりました）

　●根固ブロック据付状況（起重機船、潜水士船）

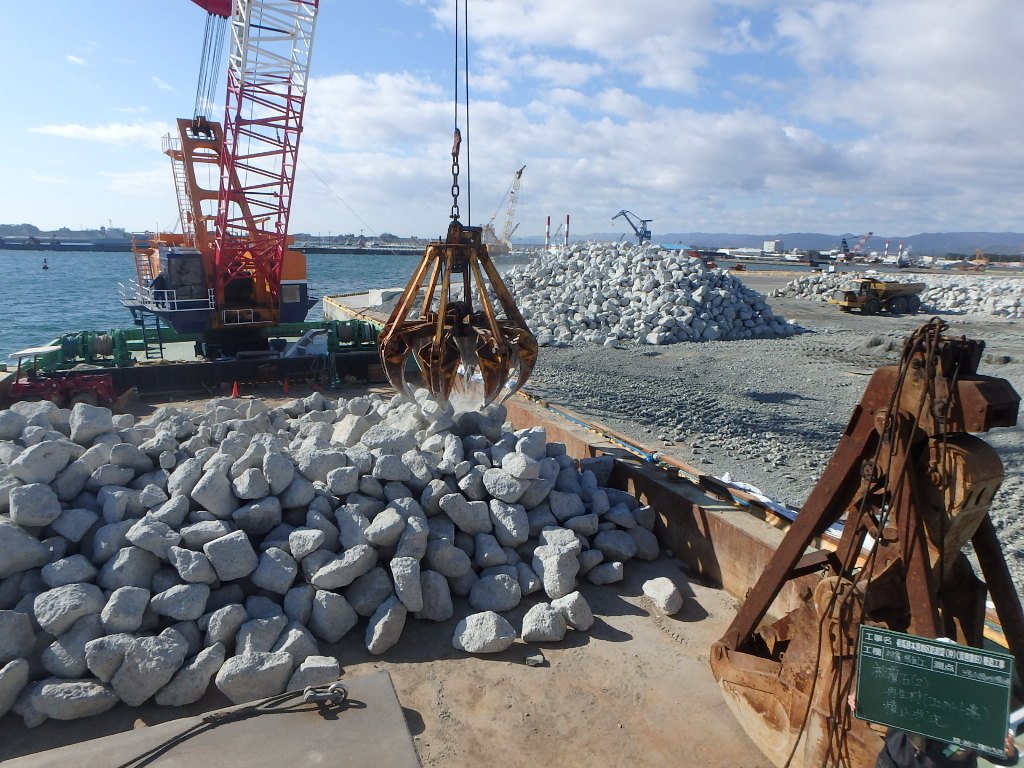

　●被覆石(2)コンクリート塊積込状況

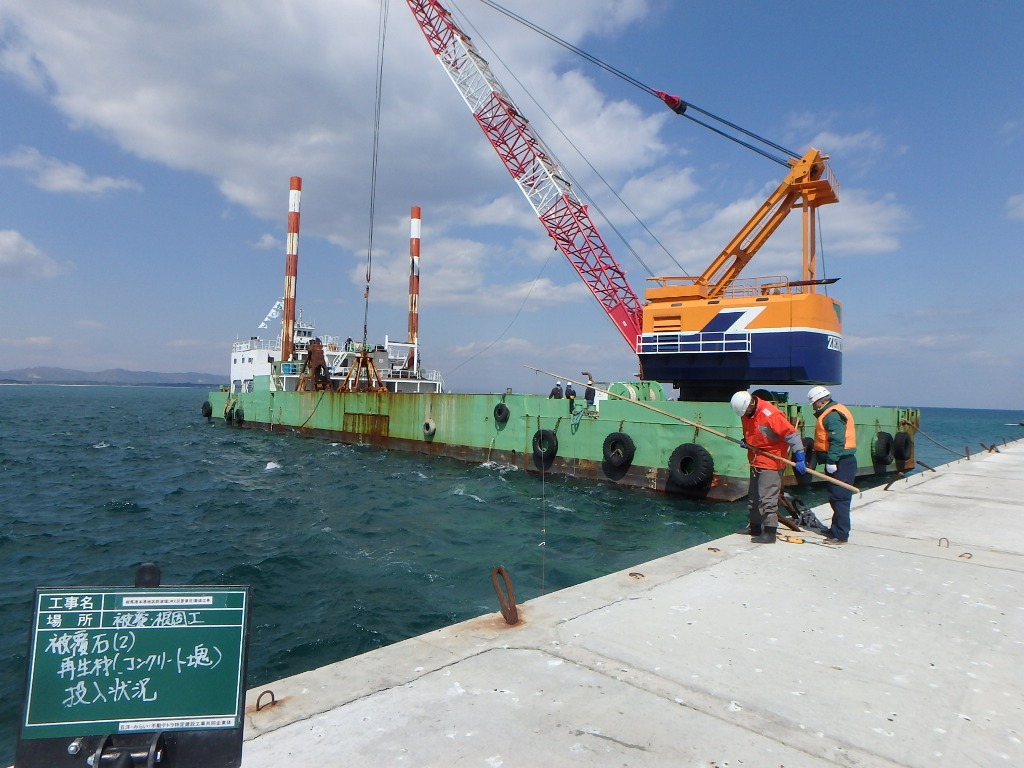

　●被覆石(2)コンクリート塊投入状況

　●被覆石(2)コンクリート塊投入管理状況

　・続いて、本体工ケーソン据付後の次工程について、ケーソンの中詰及び蓋コンクリート打設までの一連作業を以下に紹介します。
（3月25日、蓋コンクリート全12函の打設が完了しました）

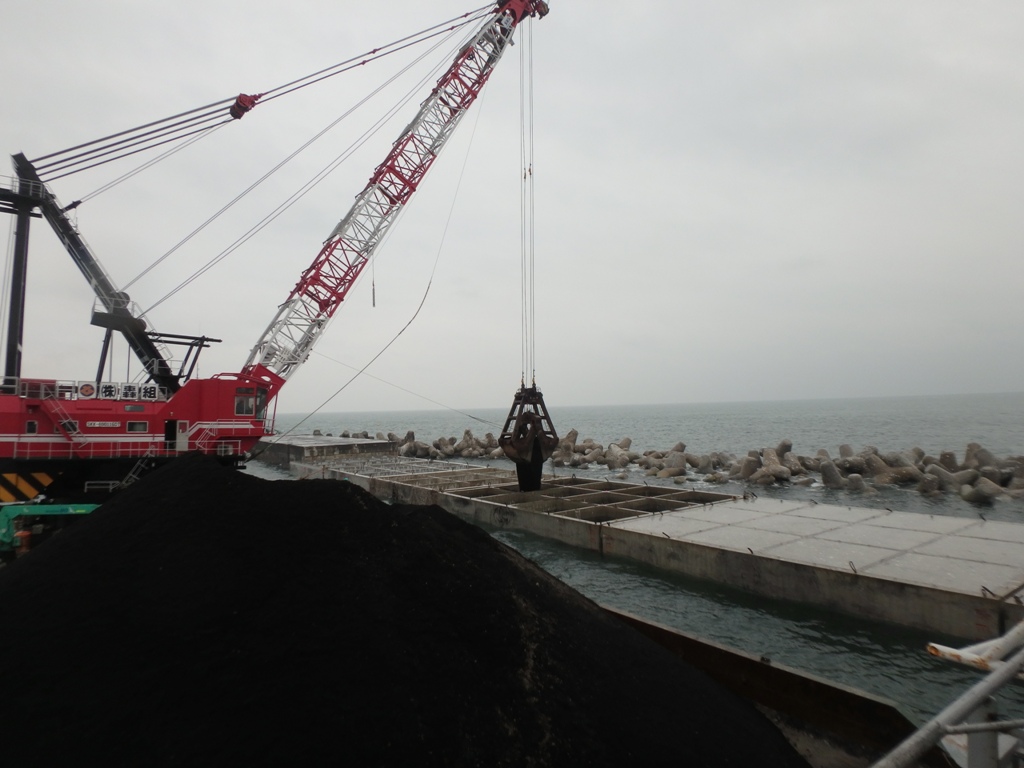

　●ケーソン中詰材（銅スラグ）投入状況

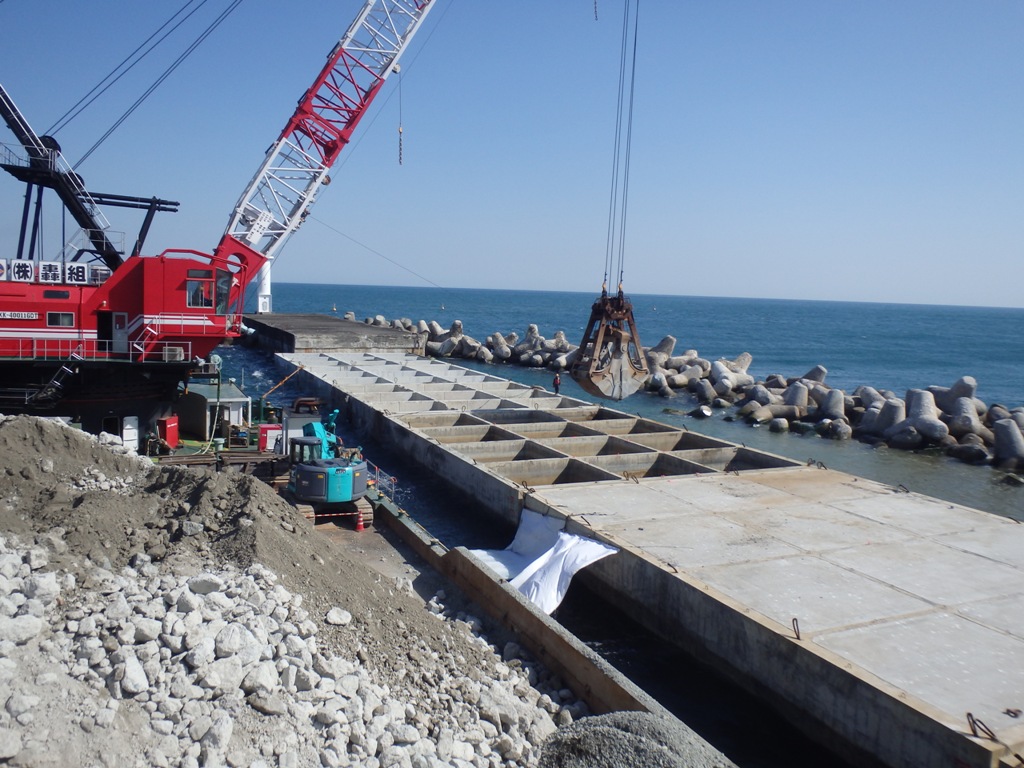

　●ケーソン中詰材（コンクリート殻）投入状況

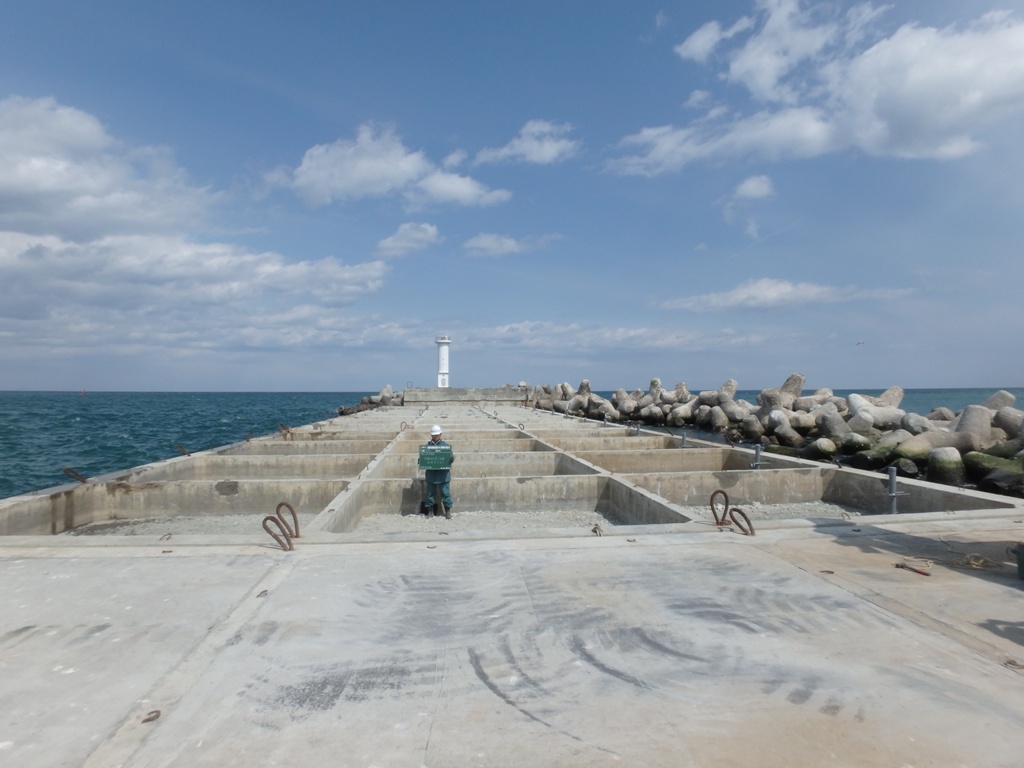

　●ケーソン中詰均し完了全景（北側4函）

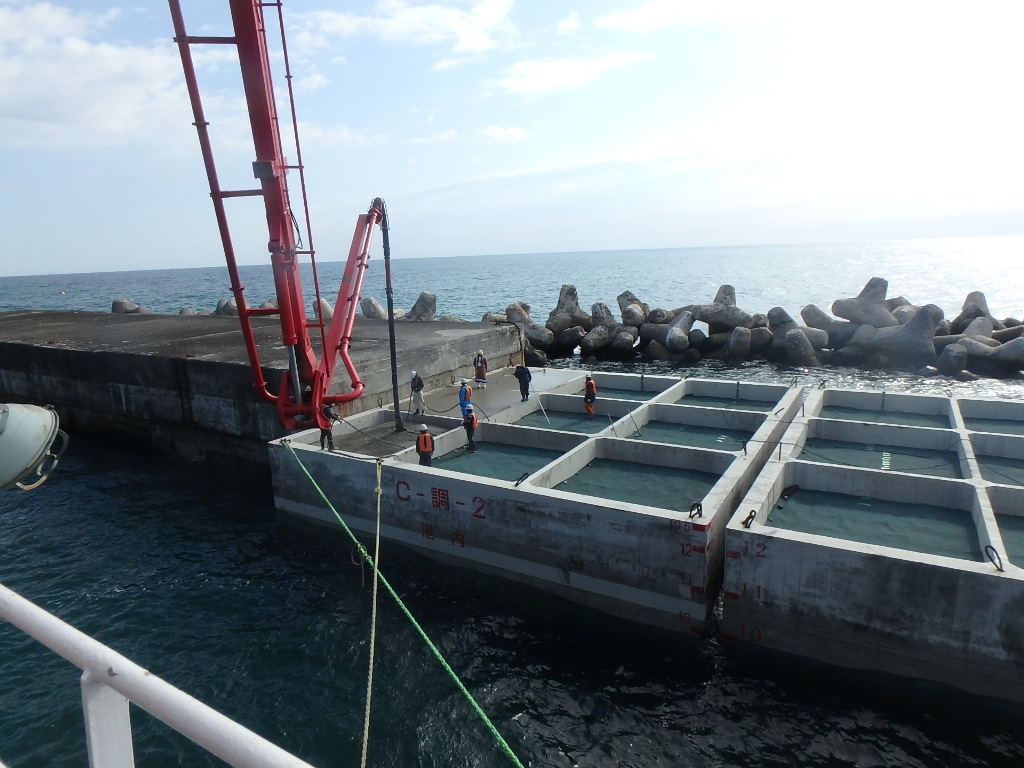

　●蓋コンクリート打設状況

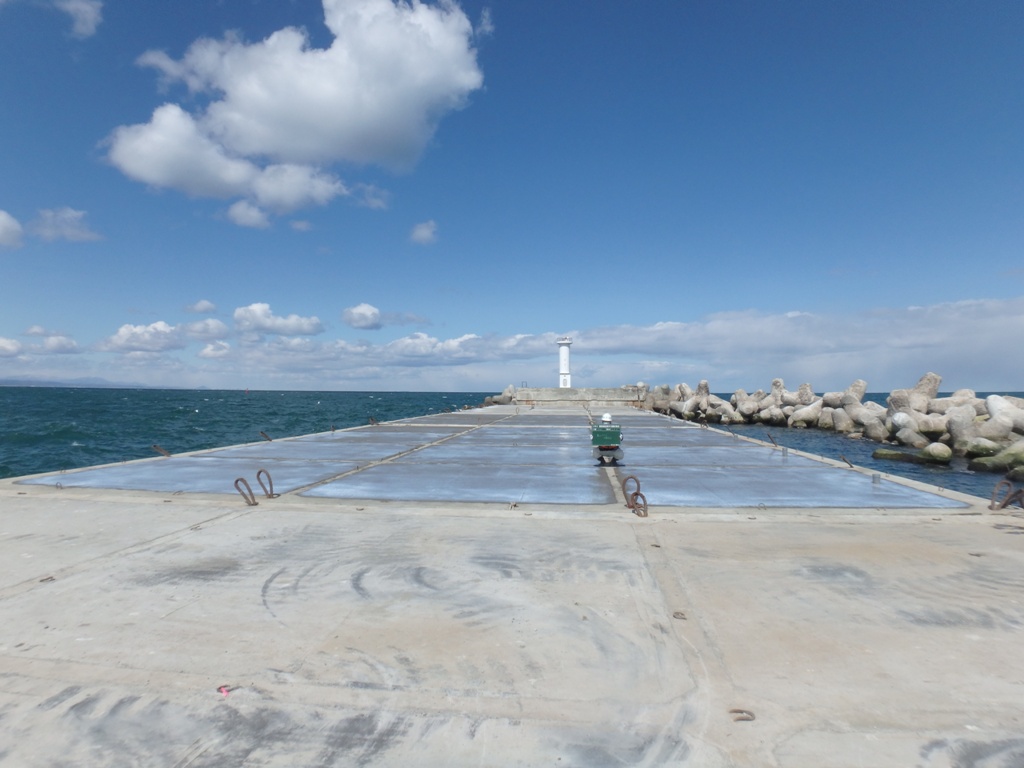

　●蓋コンクリート打設完了(北側4函）

　・本体工ケーソン据付は3月13日に全12函が完了しました。最終ケーソンの据付完了後、発注者及び施工関係者の全員が横断幕『祝最終ケーソン据付完了！』を持って記念写真を撮影しました。（今日に至った道のりや達成感を共に振り返りました）

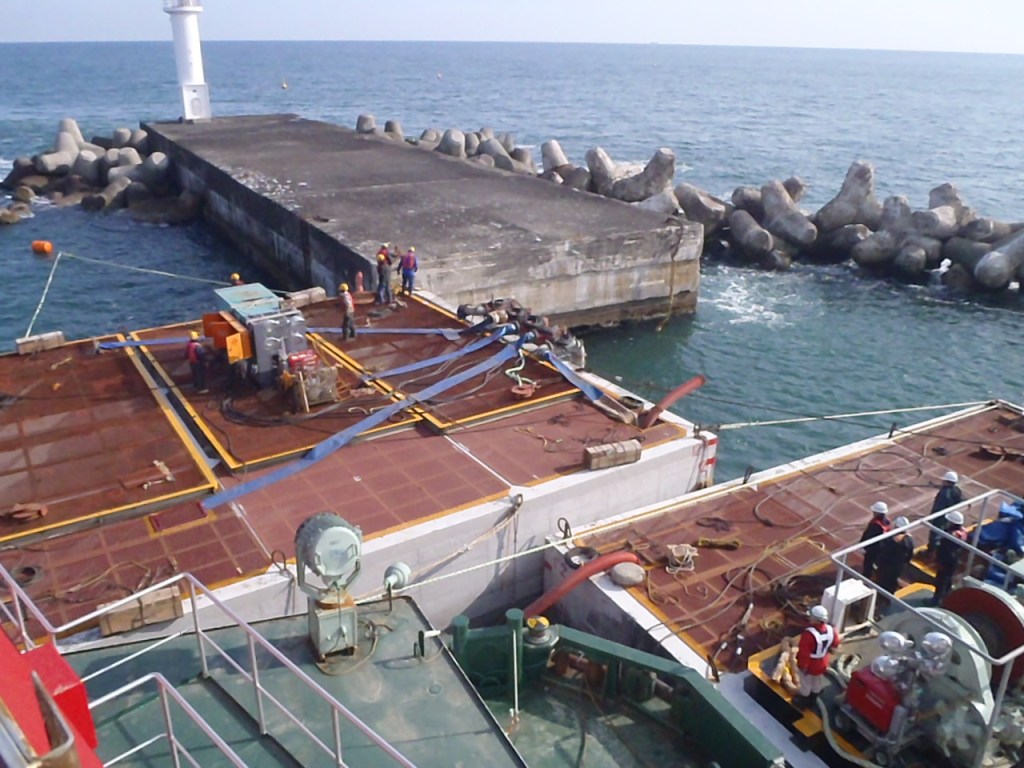

　●最終ケーソン据付状況(はめ込み状況)

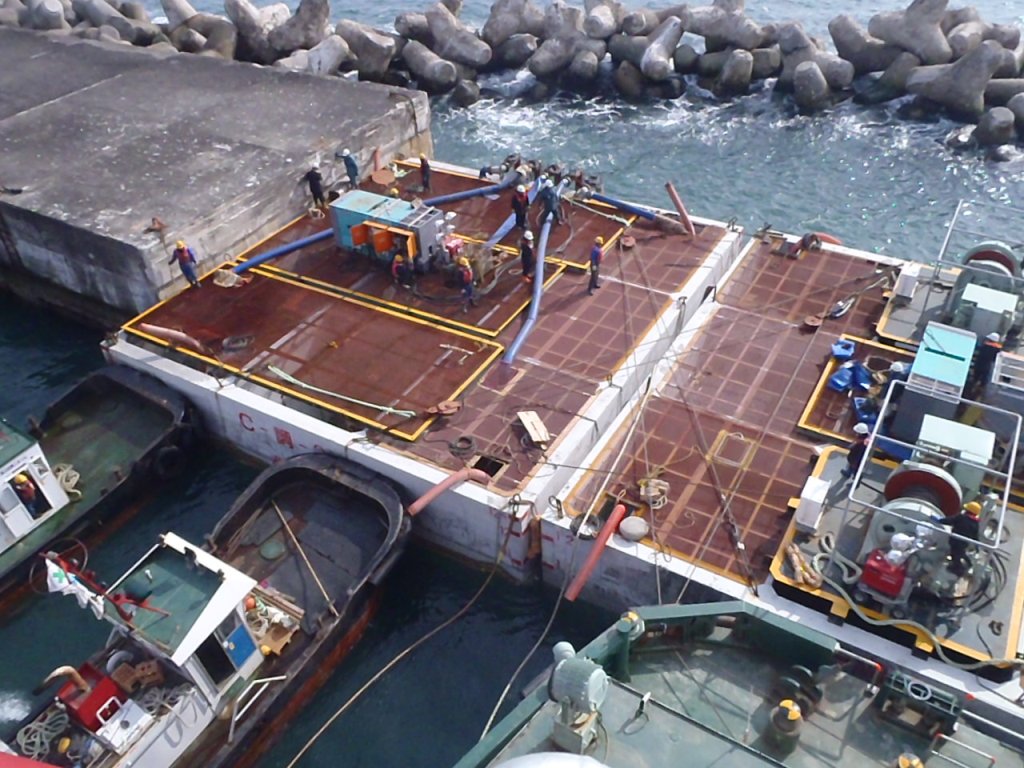

　●最終ケーソン据付状況(はめ込み完了)

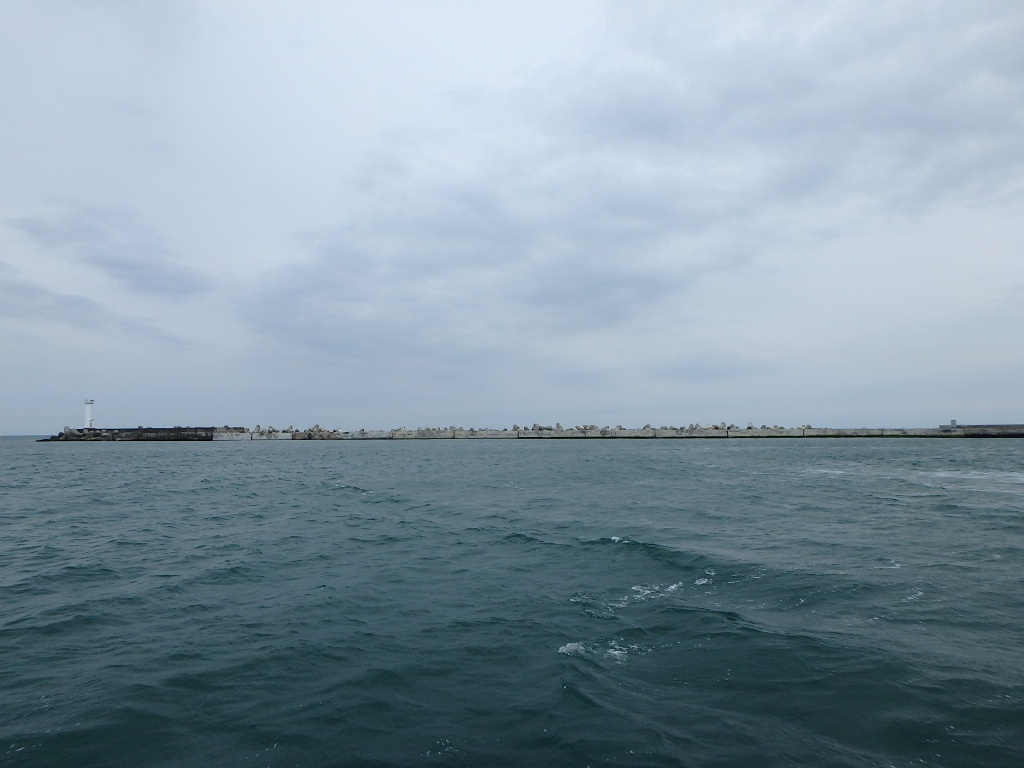

　●最終ケーソン据付完了_港内側より12函全景

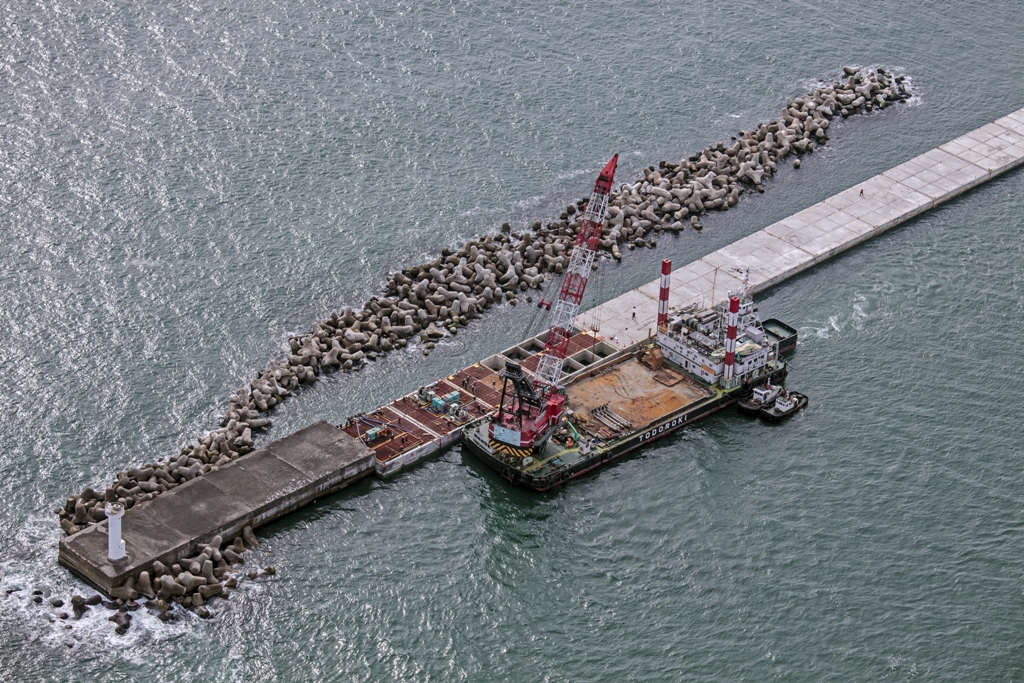

　●最終ケーソン据付完了全景_3月13日

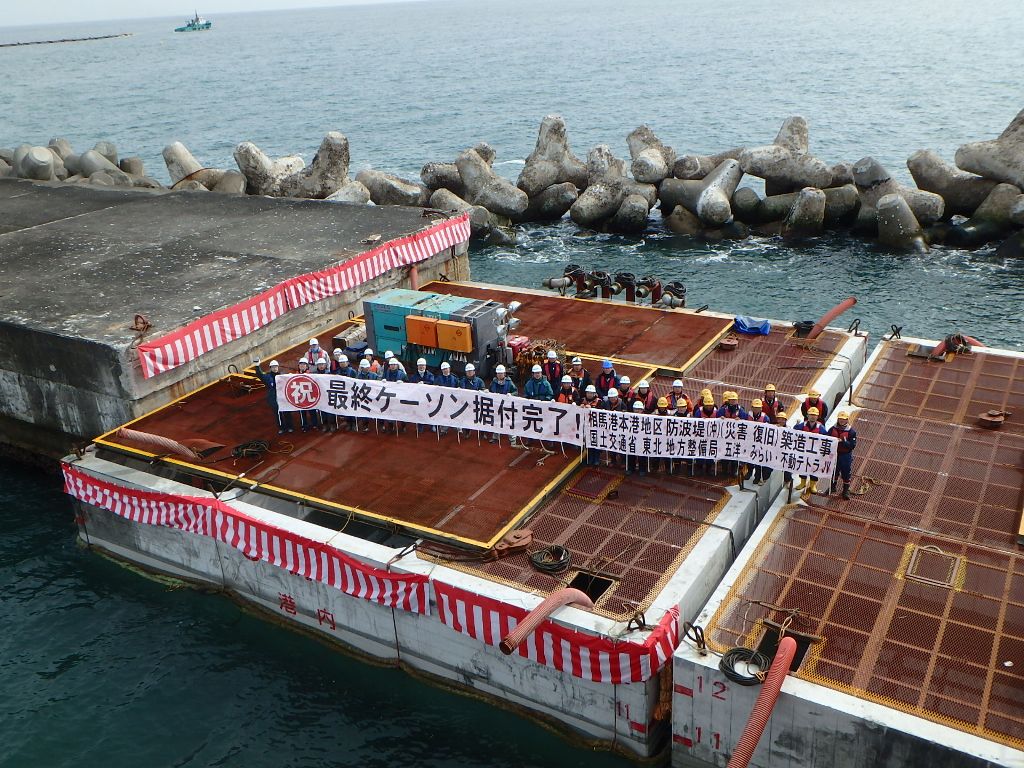

　●最終ケーソン据付完了_3月13日記念写真

　・構造物撤去工相馬港内の仮防波堤に位置する仮置ケーソンの中詰材撤去作業は3月8日に完了しました。

　●仮置ケーソン中詰材撤去完了全景（仮防波堤）

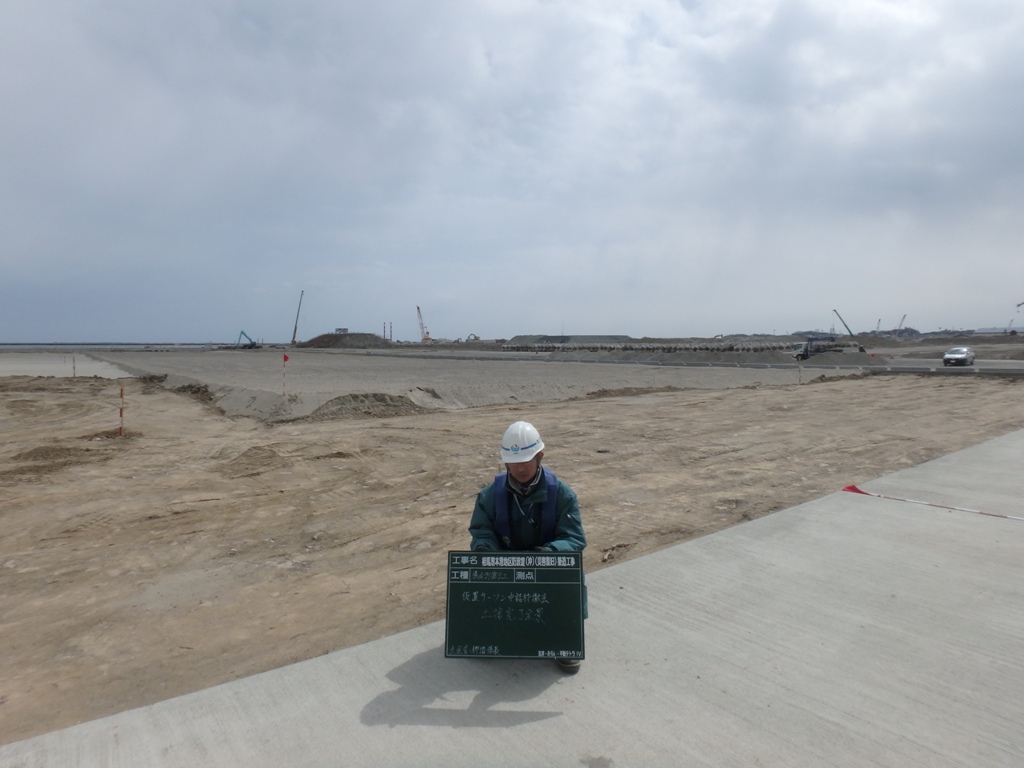

　●土捨場埋立完了全景（仮置ケーソン中詰材撤去土砂）

　△このページの先頭へ

２０１６年２月の工事写真

　・本体工摩擦増大用マット敷設～ケーソン据付及び中詰、蓋コンクリート打設までの一連作業について以下に紹介します。

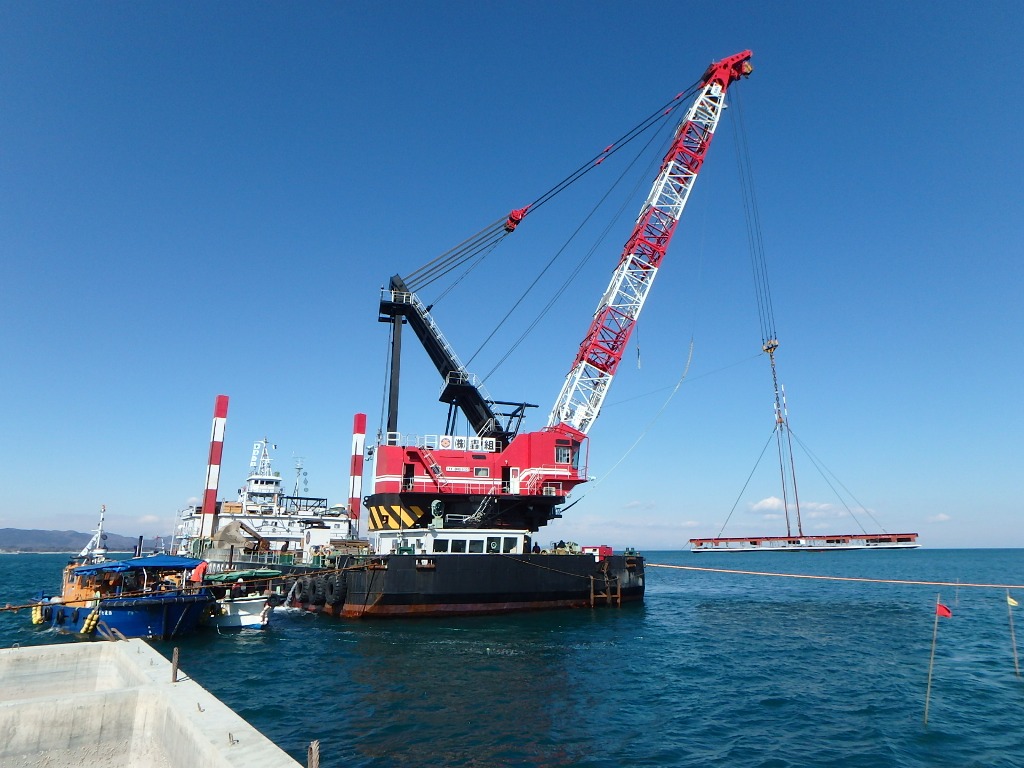

　●摩擦増大用マット敷設状況（起重機船及び潜水士船）

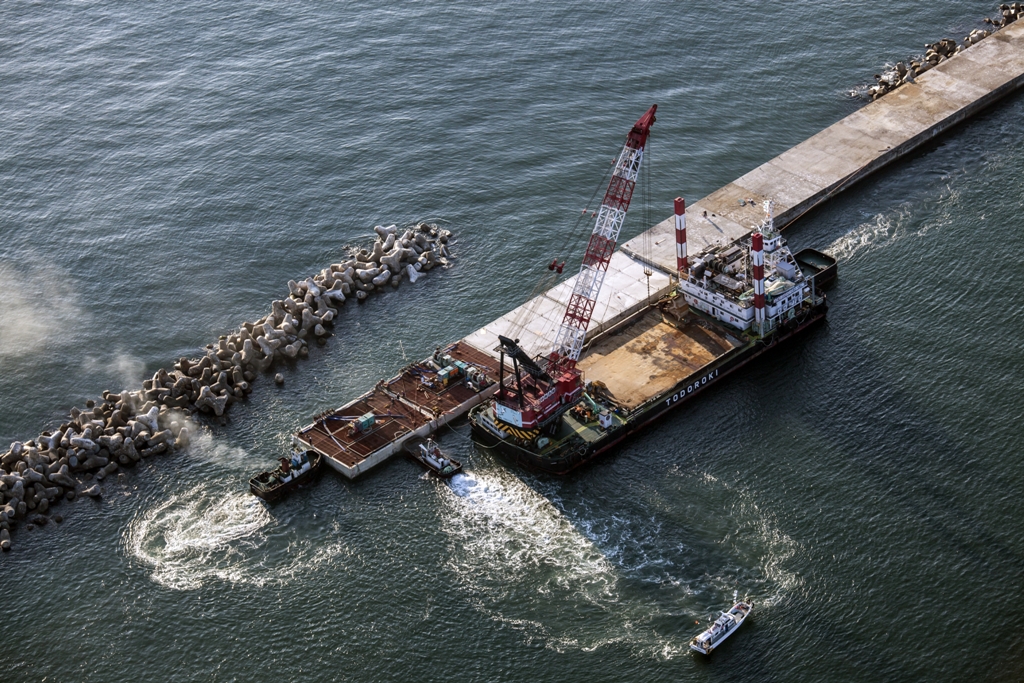

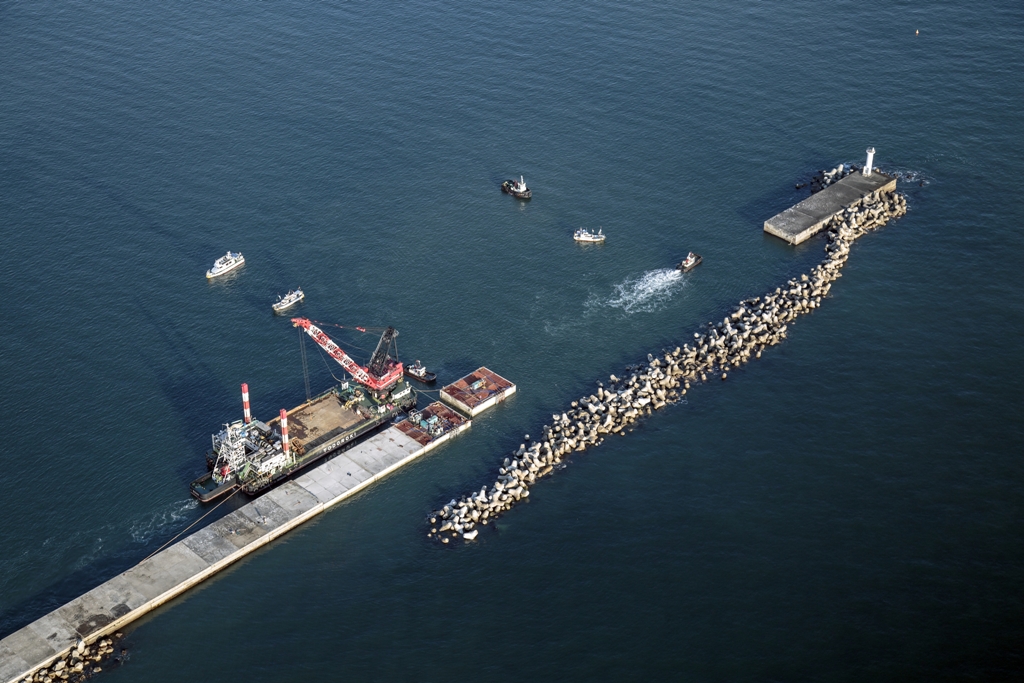

　●ケーソン据付状況（3,4函目)港外側より

　●ケーソン据付状況（3,4函目)港内側より

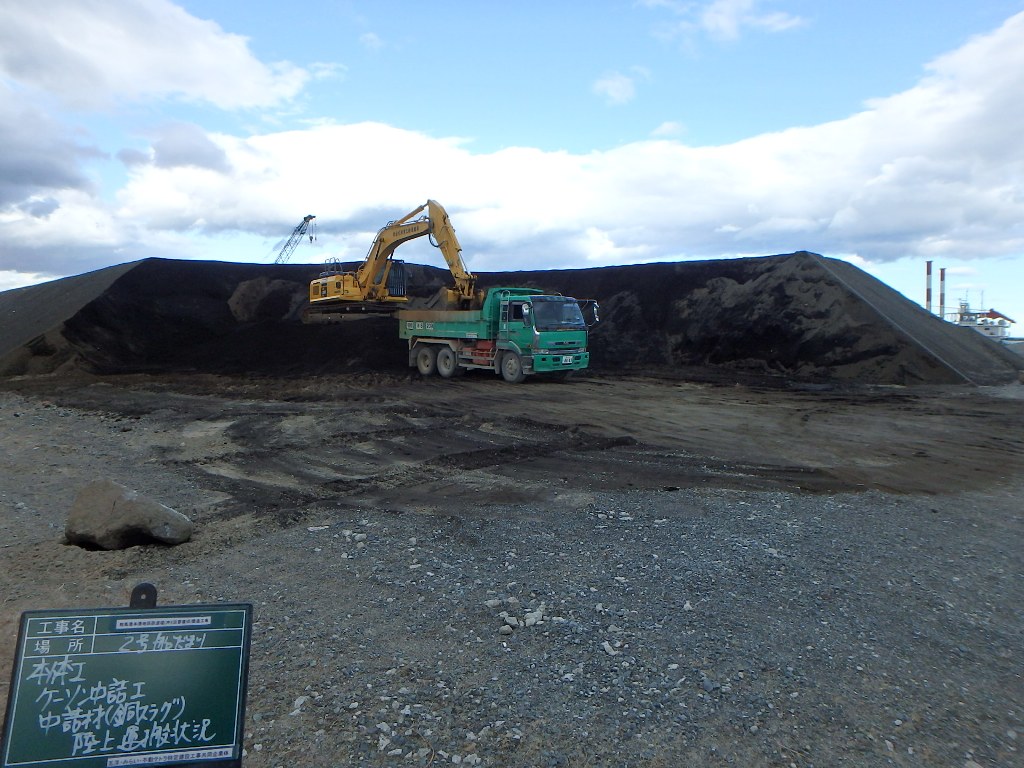

　●ケーソン中詰材（銅スラグ）陸上運搬状況

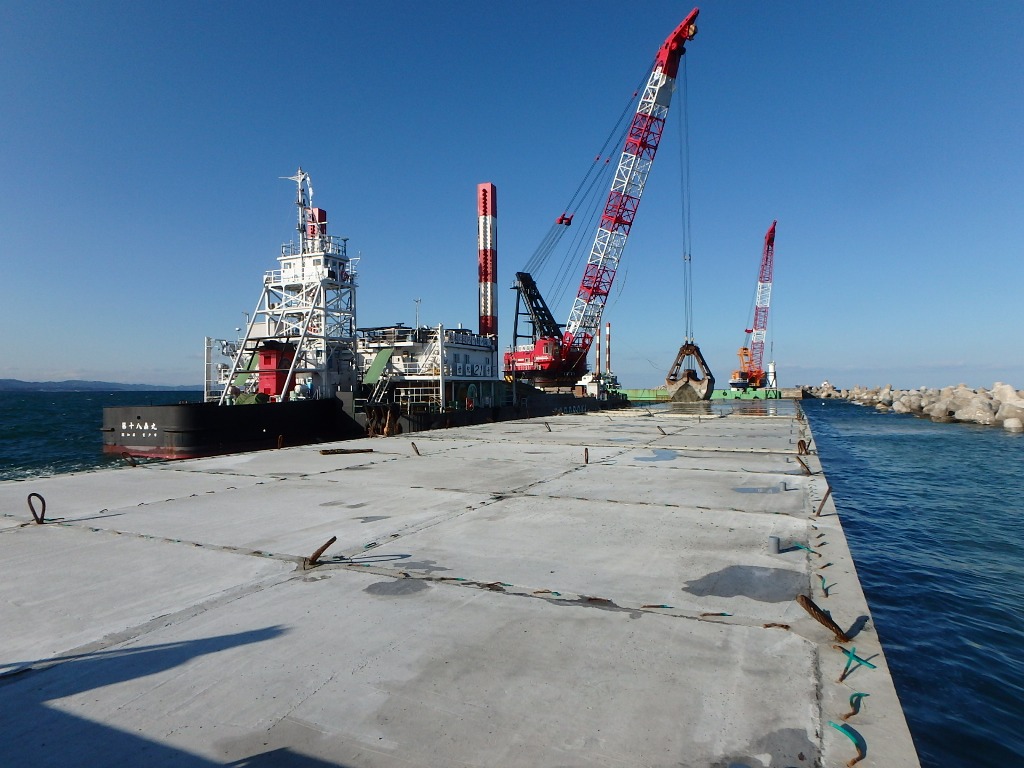

　●ケーソン中詰材投入状況（起重機船）

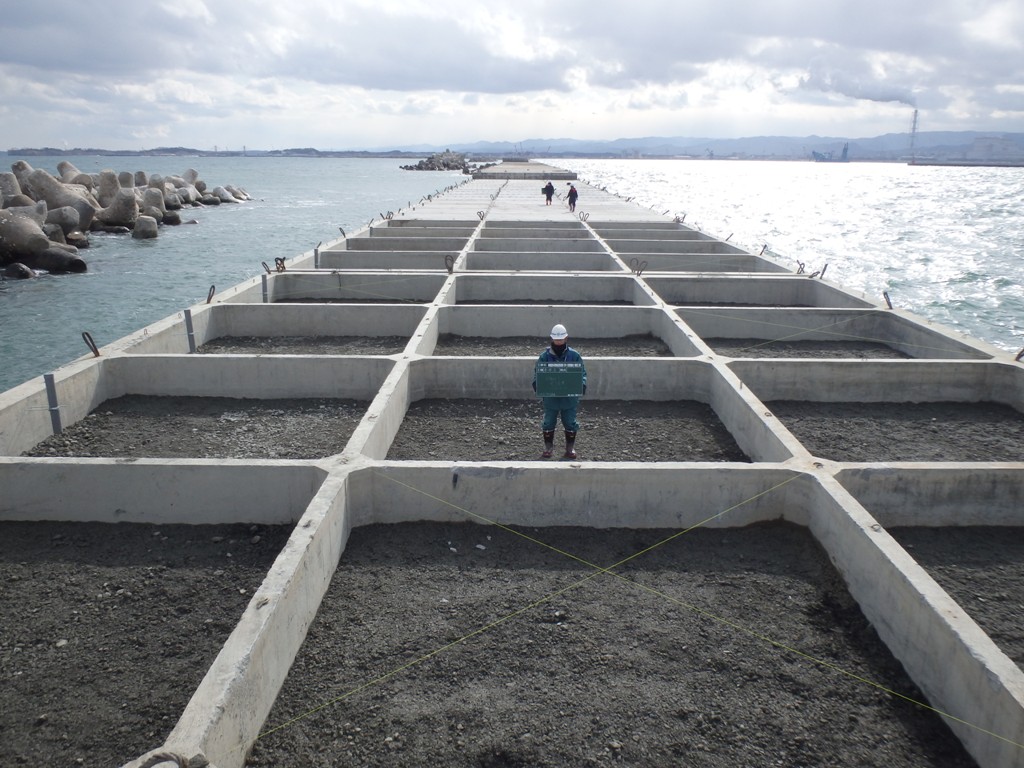

　●ケーソン中詰均し完了全景

　●蓋コンクリート打設状況

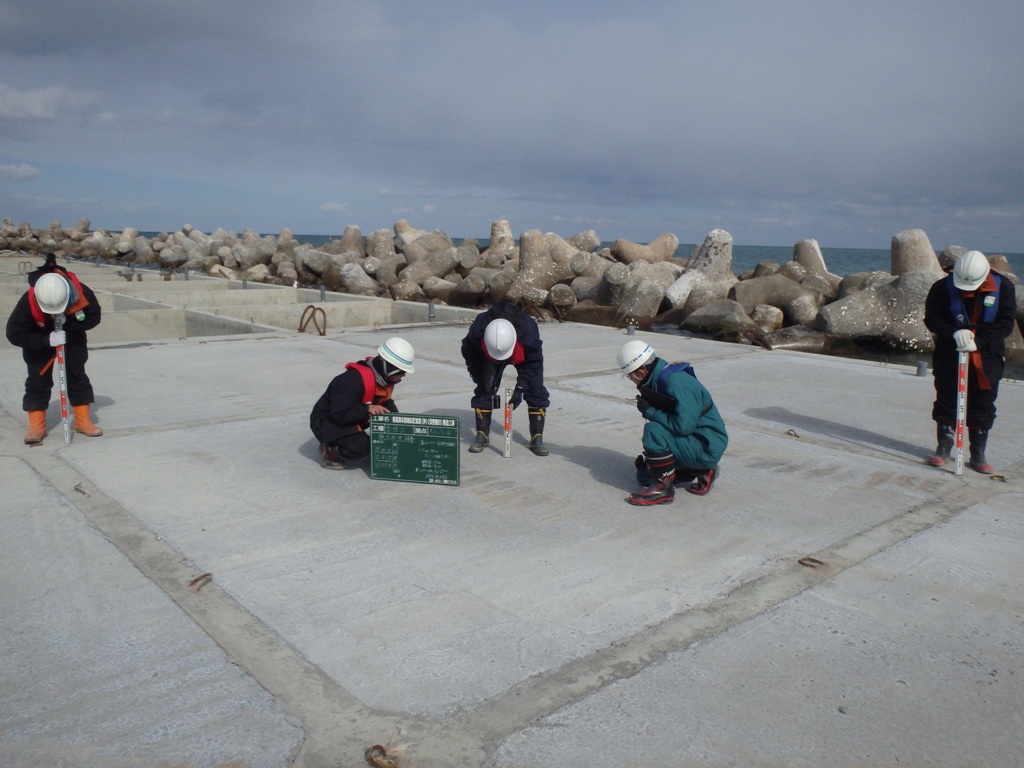

　●蓋コンクリート出来形確認状況

　・港内に仮置きしているコンクリート殻はケーソンの中詰材として一部を使用し、残ったものは産業廃棄物として処理しています。

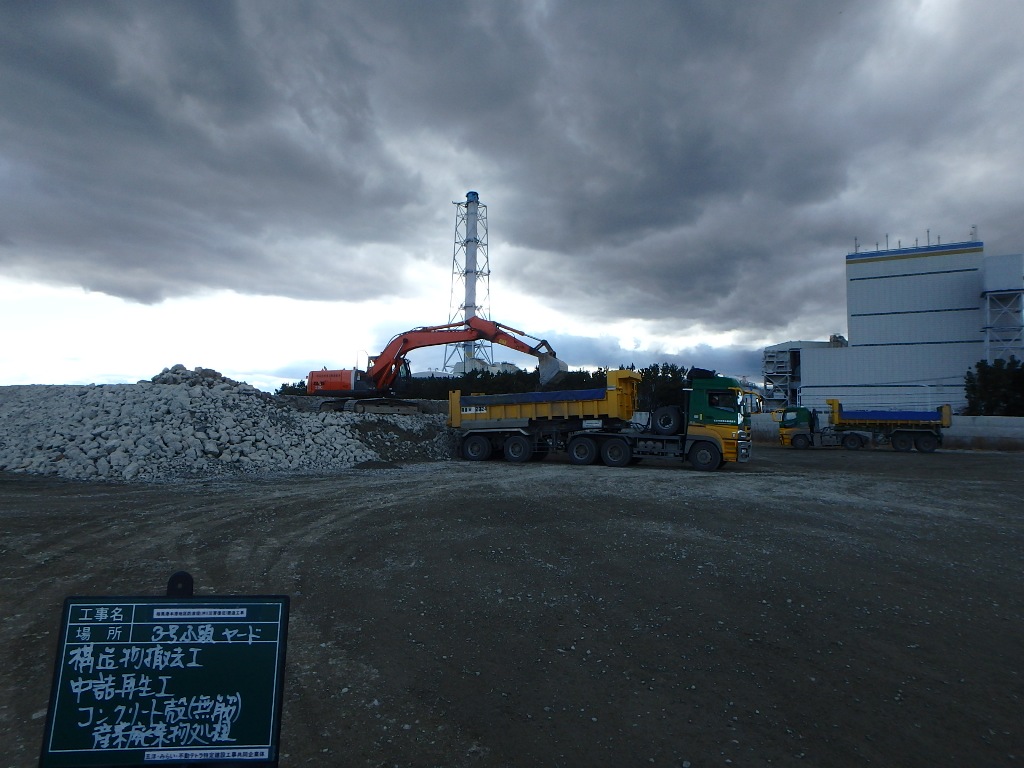

　●コンクリート殻（無筋）産業廃棄物処理状況

　・構造物撤去工相馬港内の仮防波堤に位置する仮置ケーソンの中詰材撤去作業について、前月に続いて施工の様子を紹介します。
　（現在作業進捗は80％に達しました）

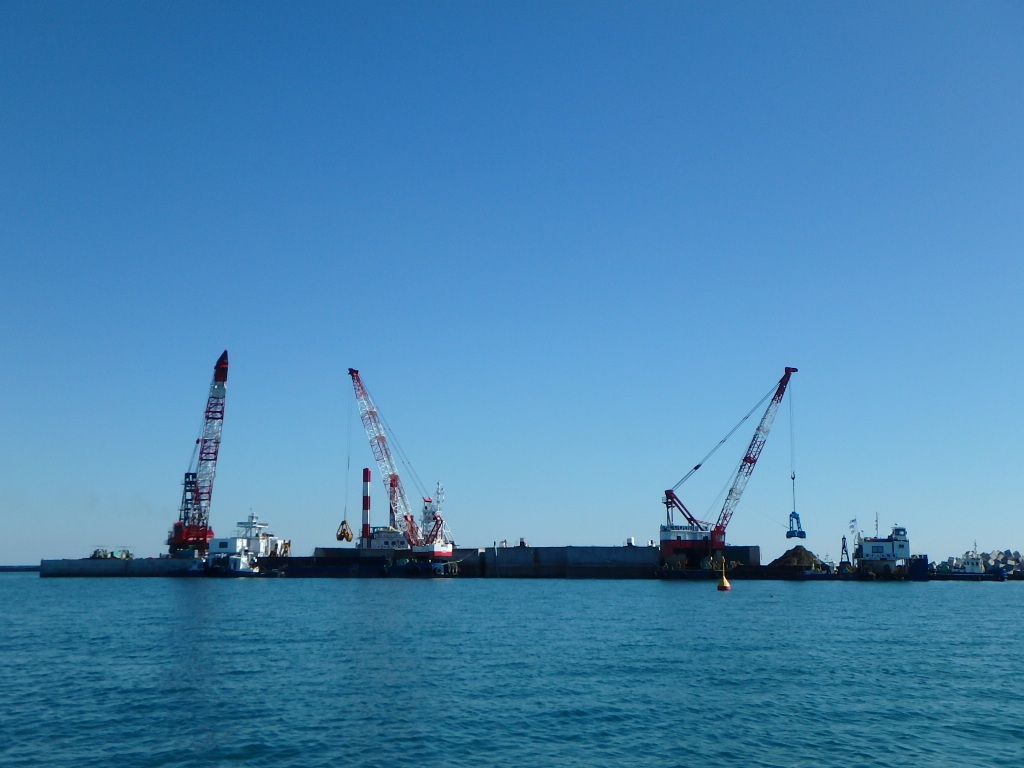

　●仮置ケーソン中詰材撤去状況（起重機船2隻体制）

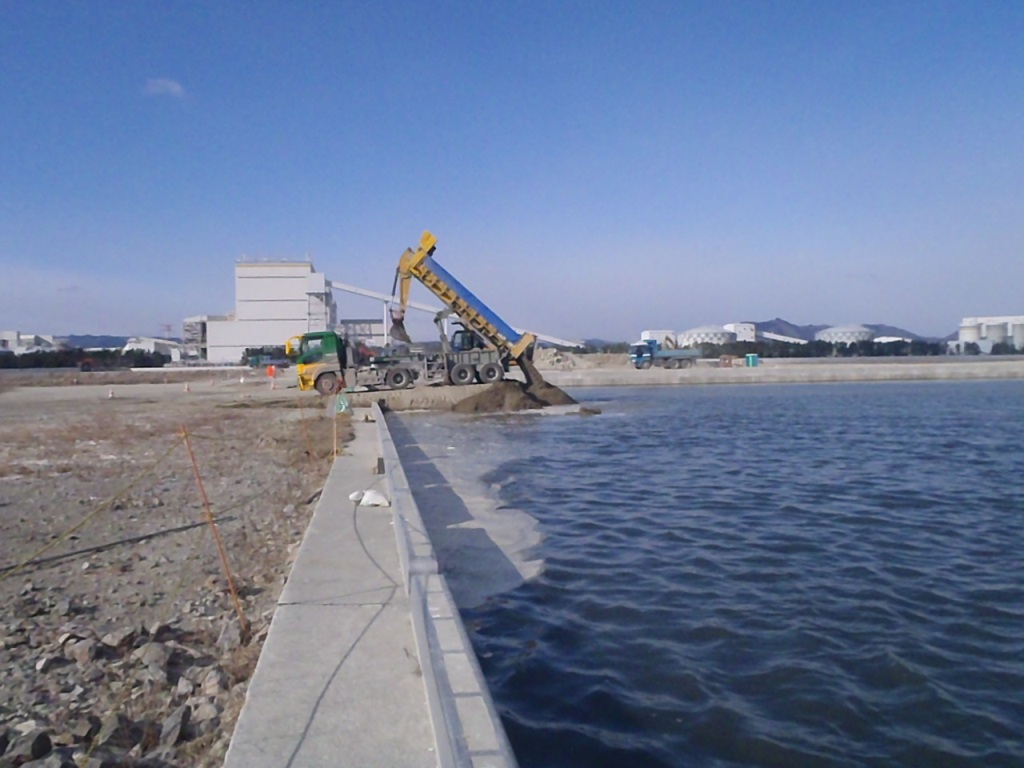

　●仮置ケーソン撤去材土捨て状況（４号ふ頭地区）

　△このページの先頭へ

２０１６年１月の工事写真

　・構造物撤去工　相馬港内の仮防波堤に位置する仮置ケーソンの中詰材撤去作業について、施工の様子を紹介します。

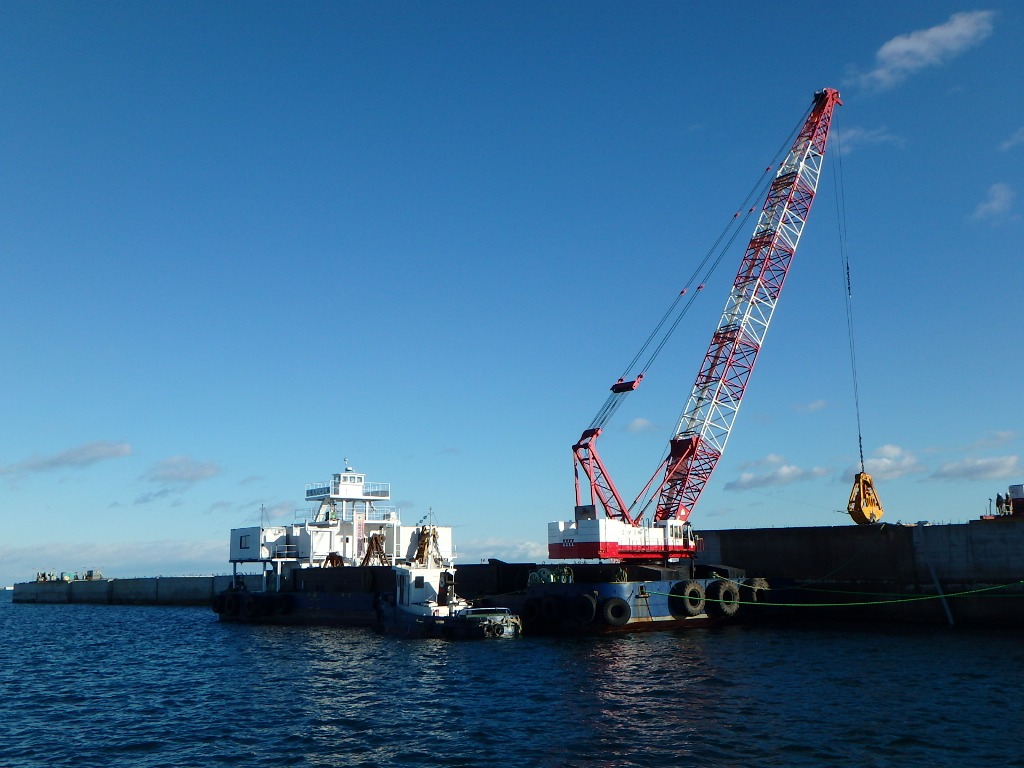

　●仮置ケーソン中詰材撤去状況（起重機船）

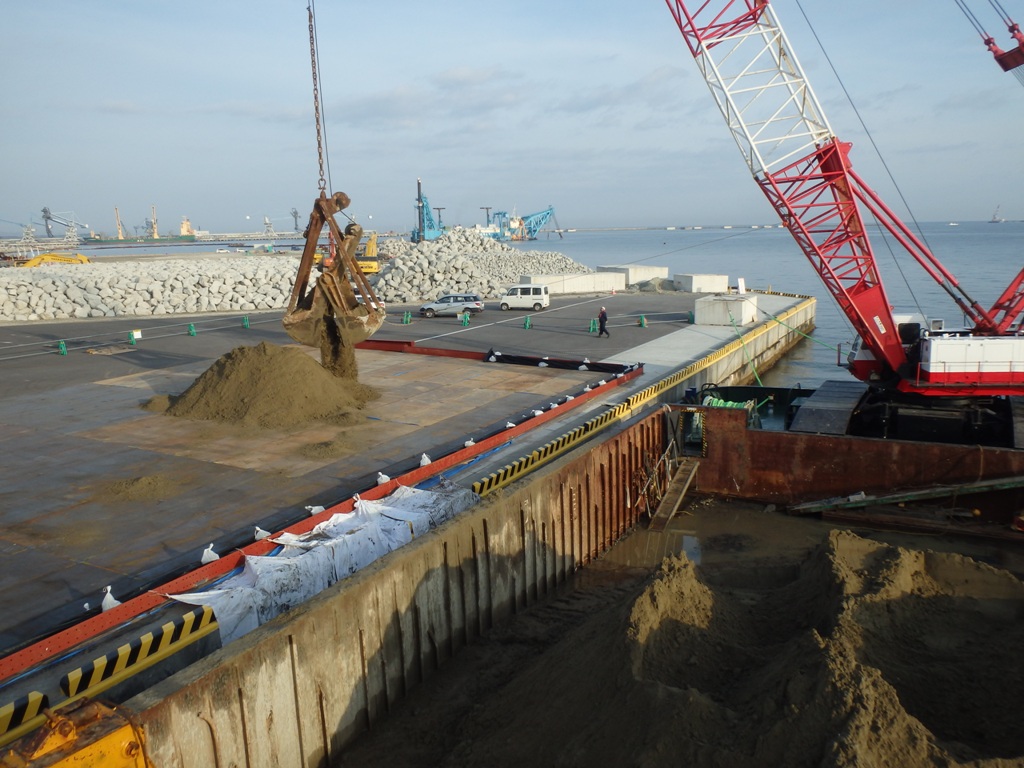

　●仮置ケーソン中詰材陸揚げ状況（起重機船）

　●仮置ケーソン中詰材陸上運搬状況（積込み）

　・続いて、本工事は先月より築造工事へと移行しました。基礎工～本体工、被覆根固工に係る当月の作業について、以下に工種毎に紹介します。

　【１】基礎工　基礎捨石投入～捨石均し作業について
　・ケーソンを設置するためのマウンドを形成するため、施工箇所へ石材を投入し、マウンドの天端面が平らになるように均しを行います。

　●基礎捨石積込状況

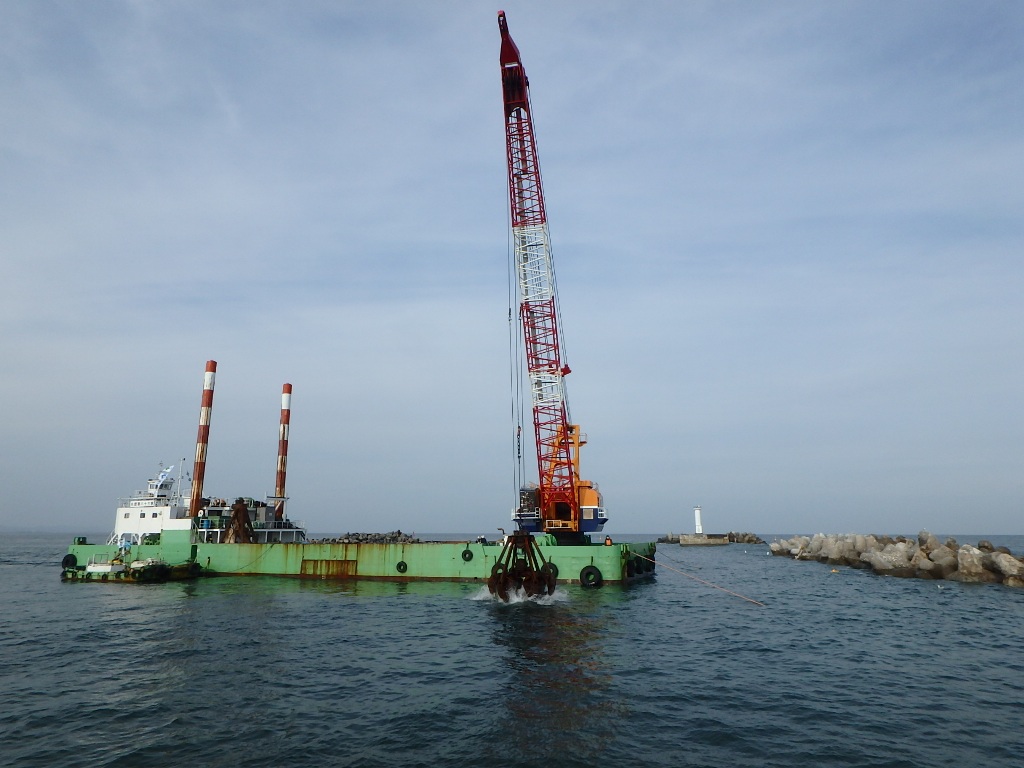

　●基礎捨石投入状況（起重機船）

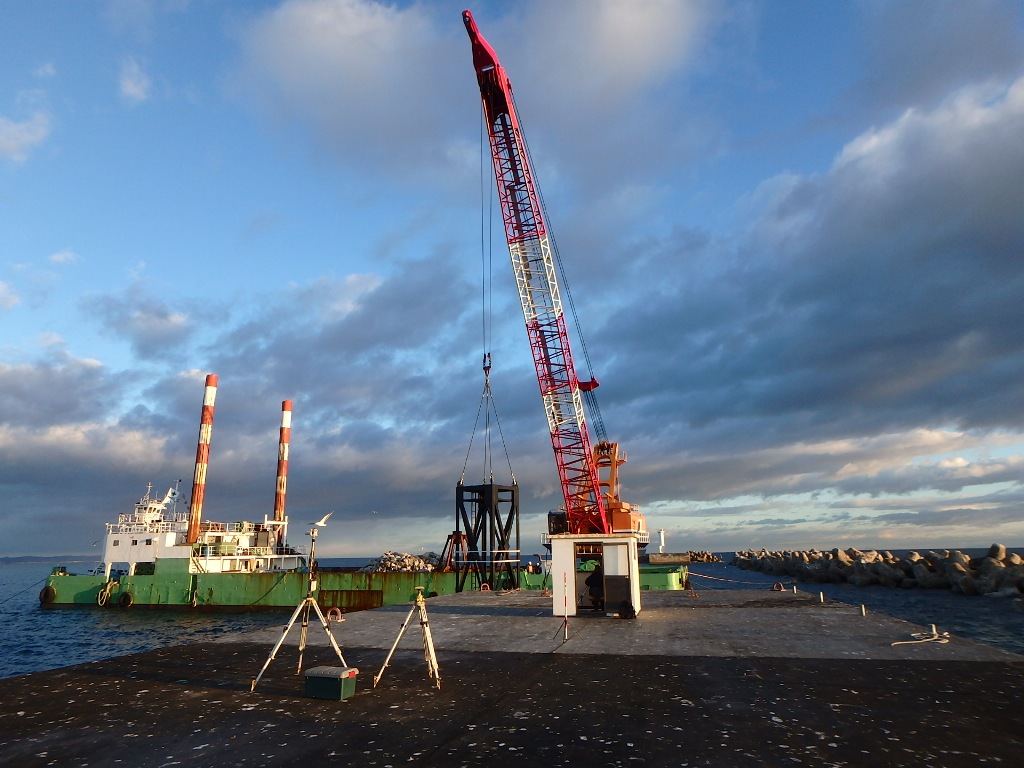

　●基礎捨石本均し状況（起重機船＋捨石均し機）

　【２】本体工摩擦増大用マット敷設～ケーソン据付及び中詰作業について
　・1月16日、本工事最初のケーソン据付作業（流用ケーソン2函)を実施しました。当該ケーソンに係る本体工一連の施工状況を添付写真①～⑭で順に紹介します。

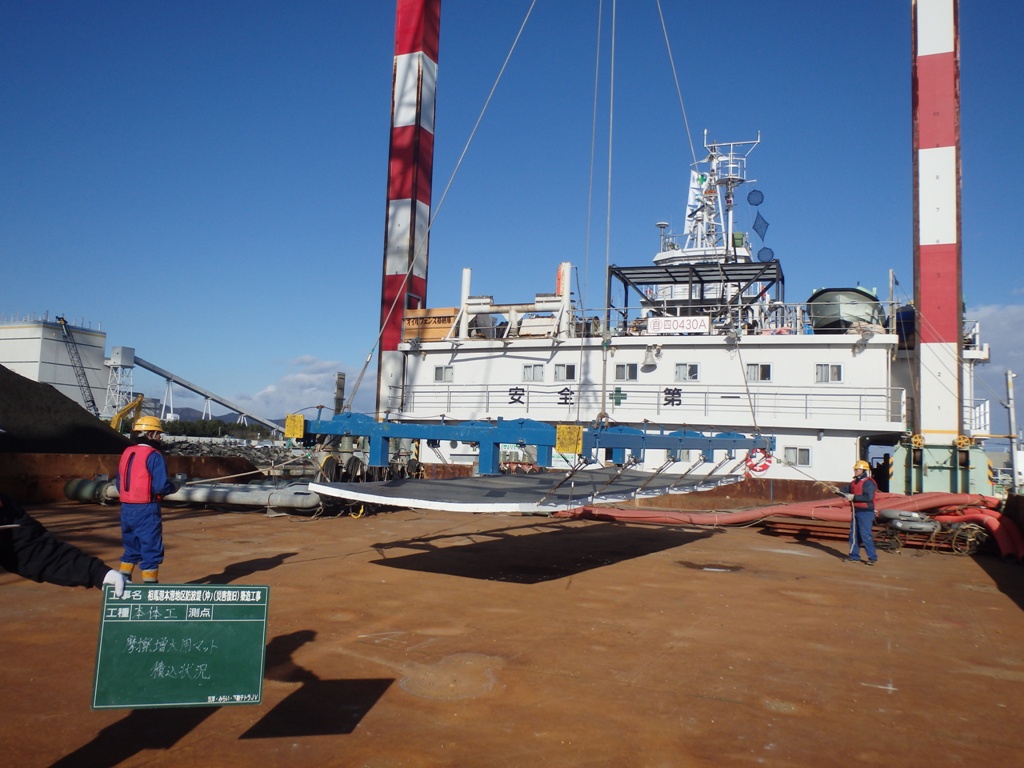

　●①摩擦増大用マット積込状況

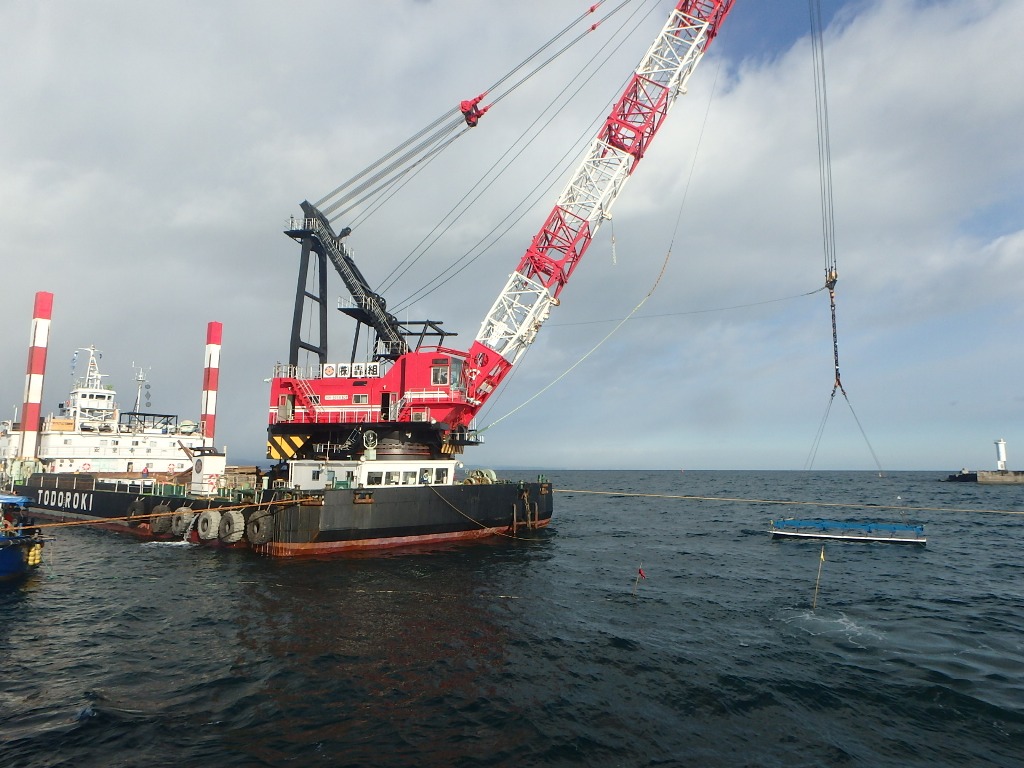

　●②摩擦増大用マット敷設状況（起重機船＋潜水士船）

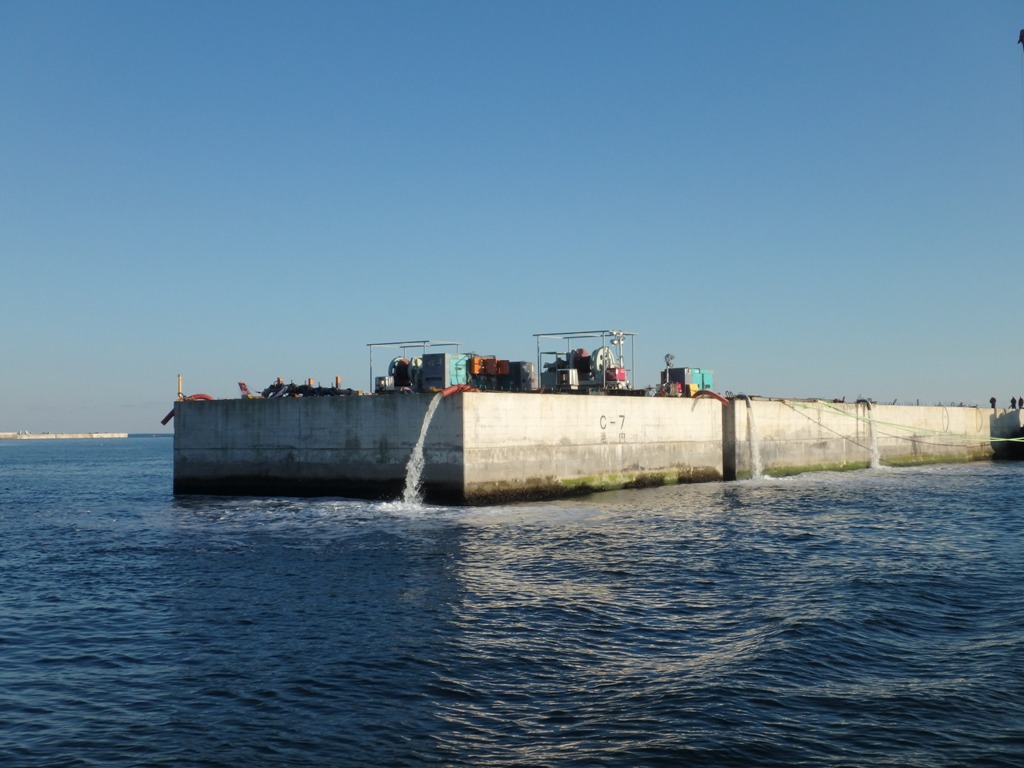

　●③ケーソン内排水状況（据付の前日）

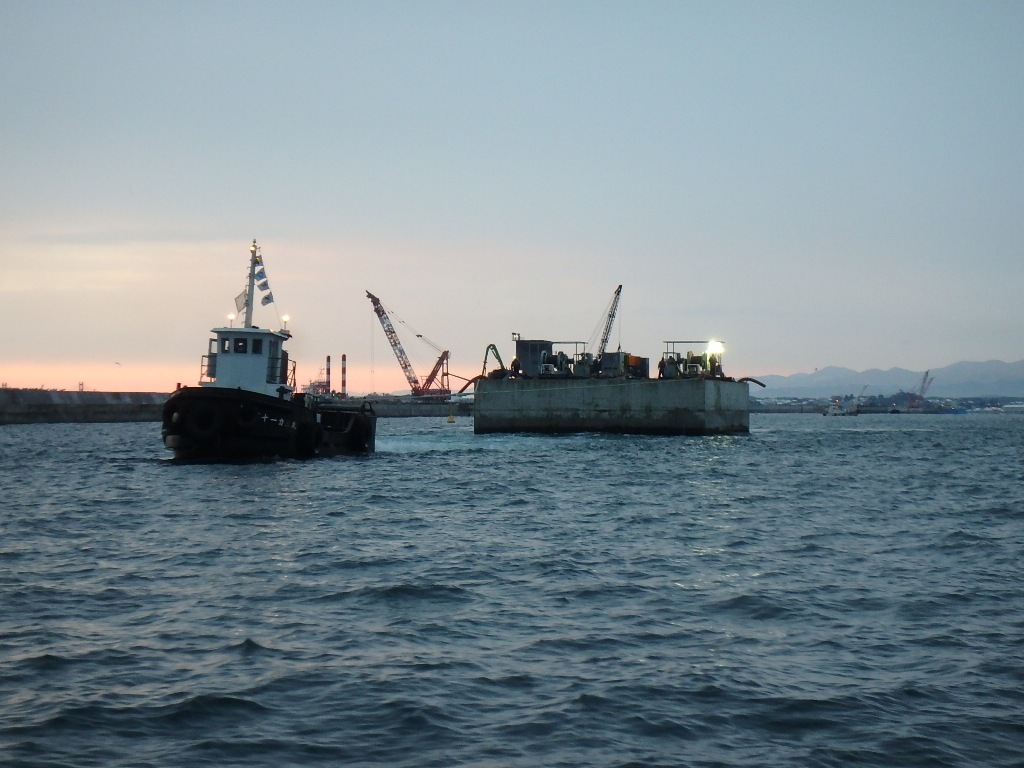

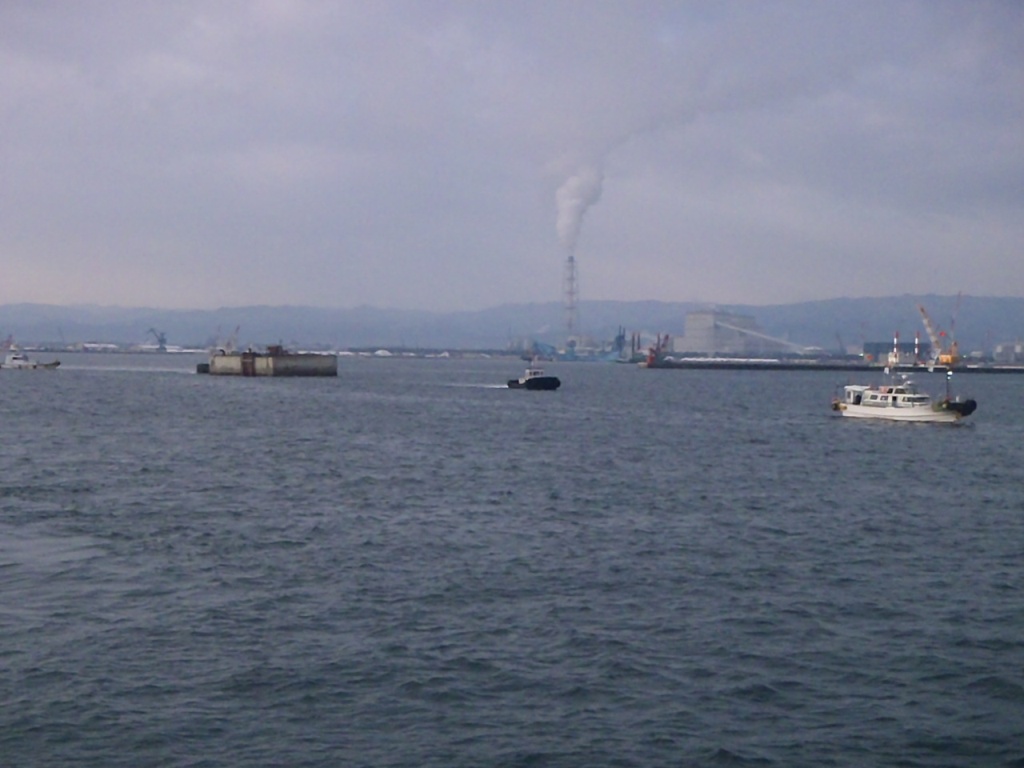

　●④ケーソン曳航状況（引船）

　●⑤ケーソン曳航時_前後に安全監視船配置状況

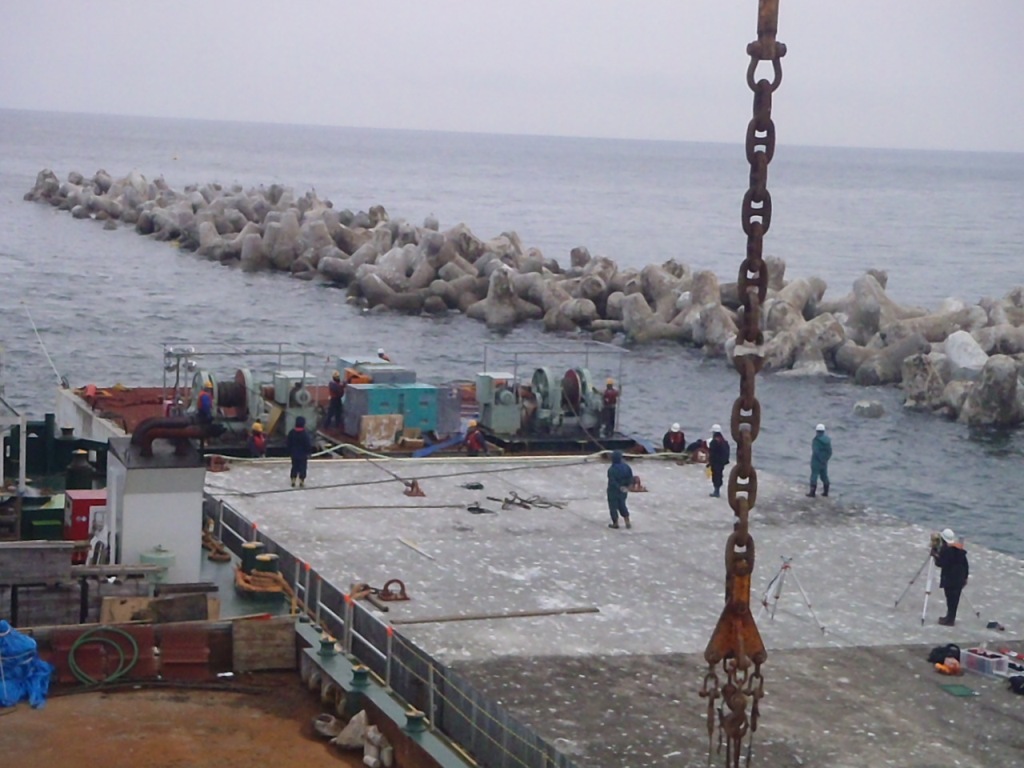

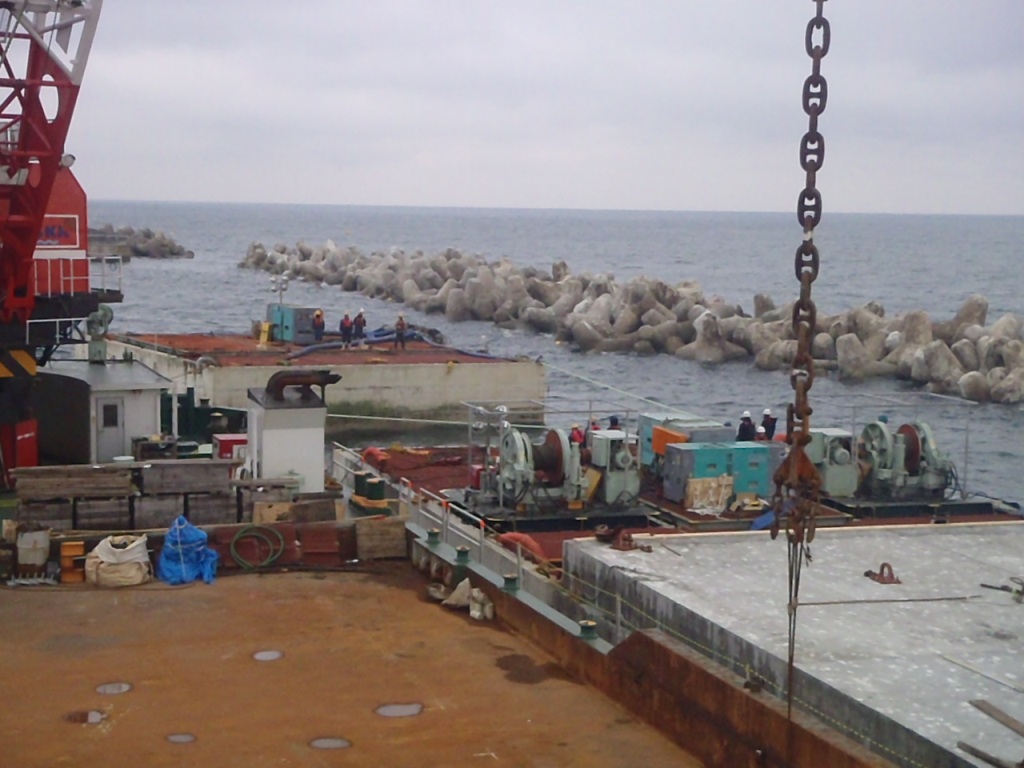

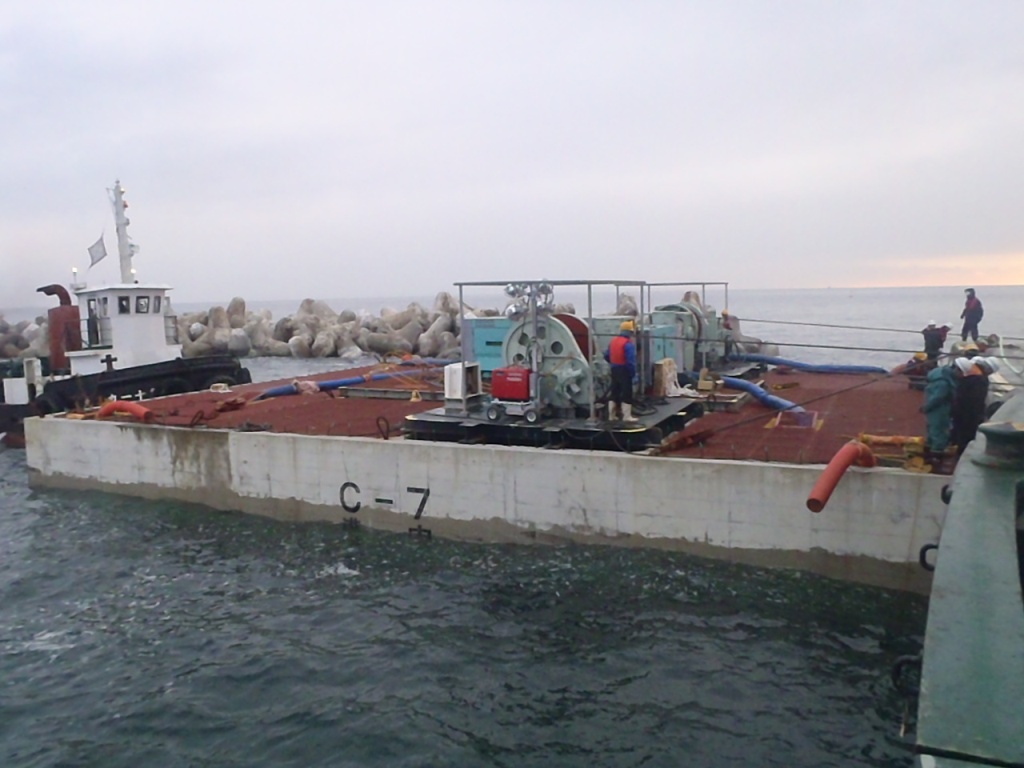

　●⑥ケーソン据付状況(1函目)（起重機船＋補助船）

　●⑦ケーソン据付状況(1函目_右側は既設防波堤)

　●⑧ケーソン据付状況(2函目)（起重機船＋補助船）

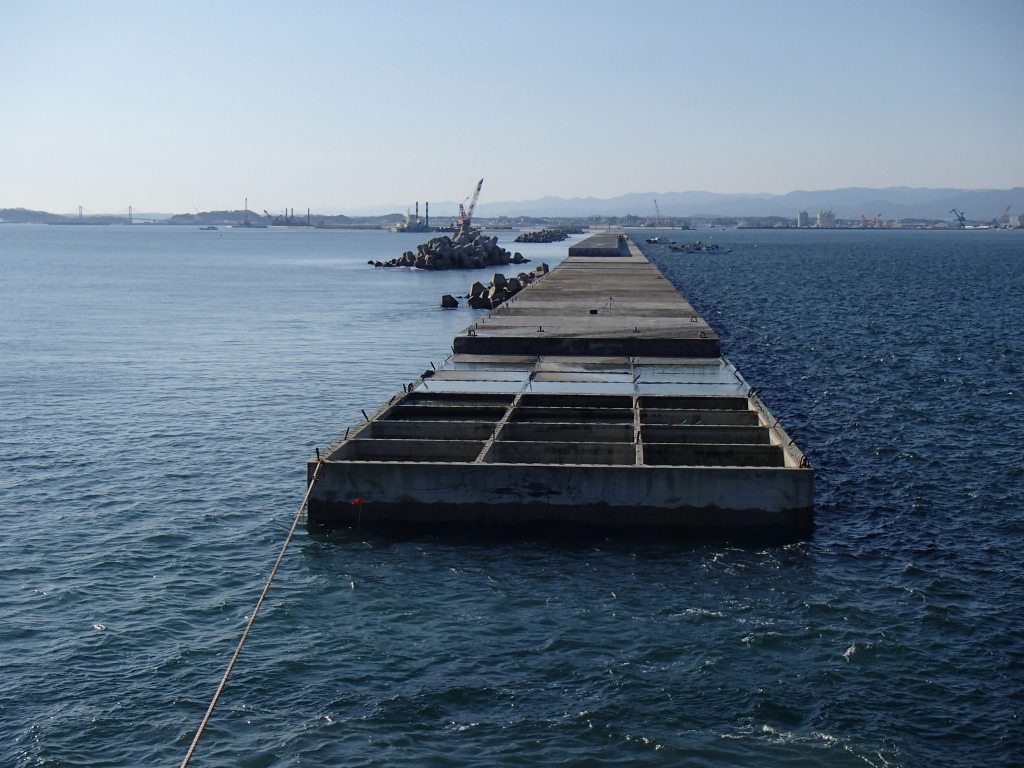

　●⑨ケーソン据付完了全景(流用No.16及び15_2函)

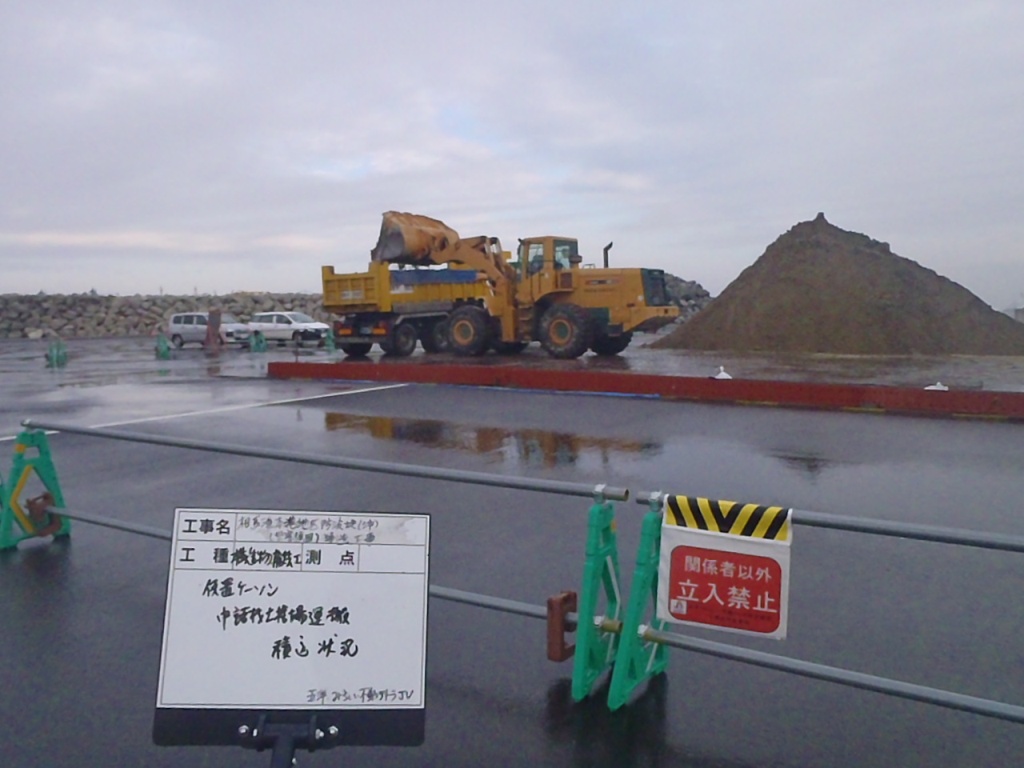

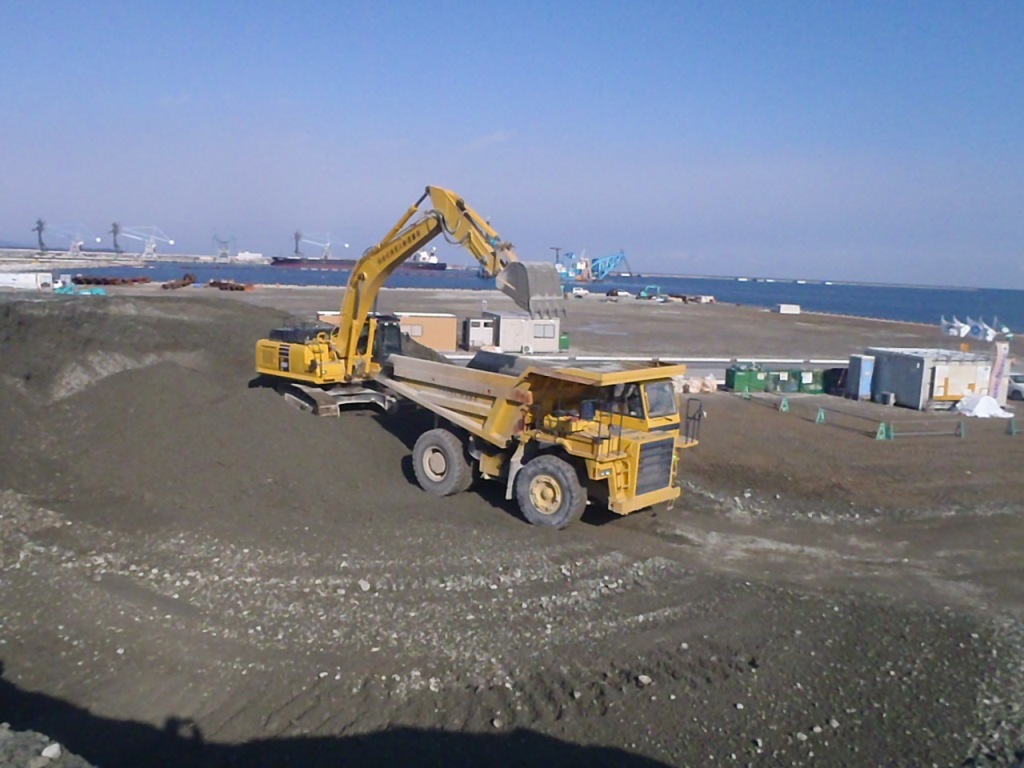

　●⑩ケーソン中詰材(発生材)陸上運搬状況（仮置き場より）

　●⑪ケーソン中詰材(発生材)運搬状況（積出し場へ）

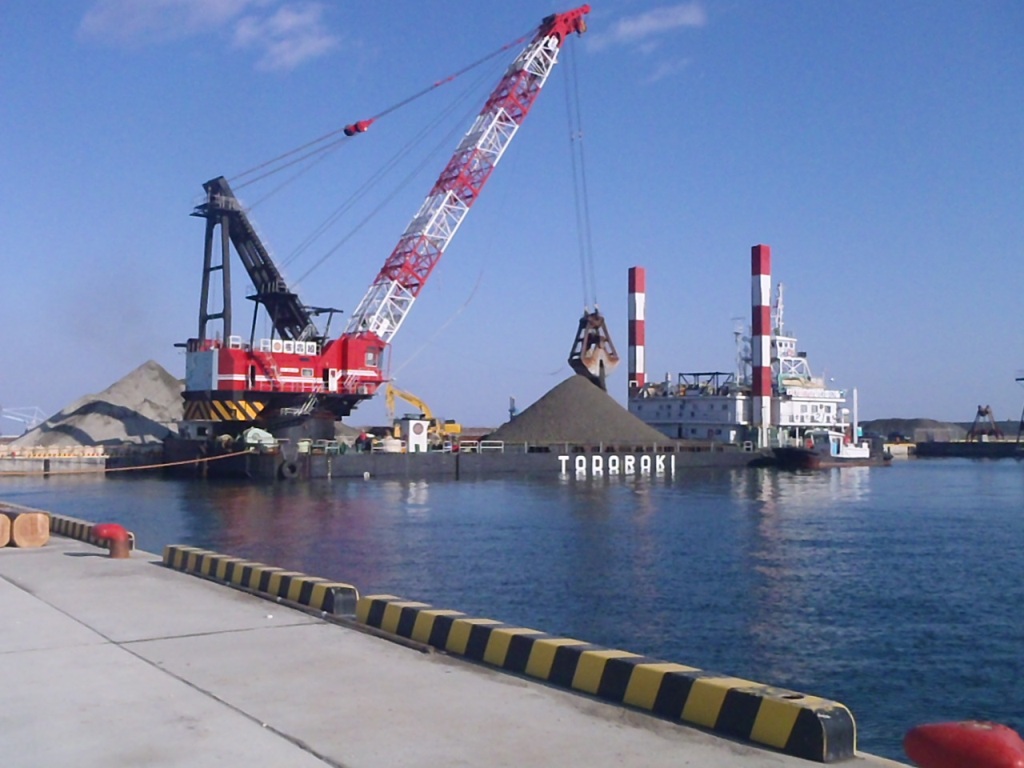

　●⑫ケーソン中詰材積込状況

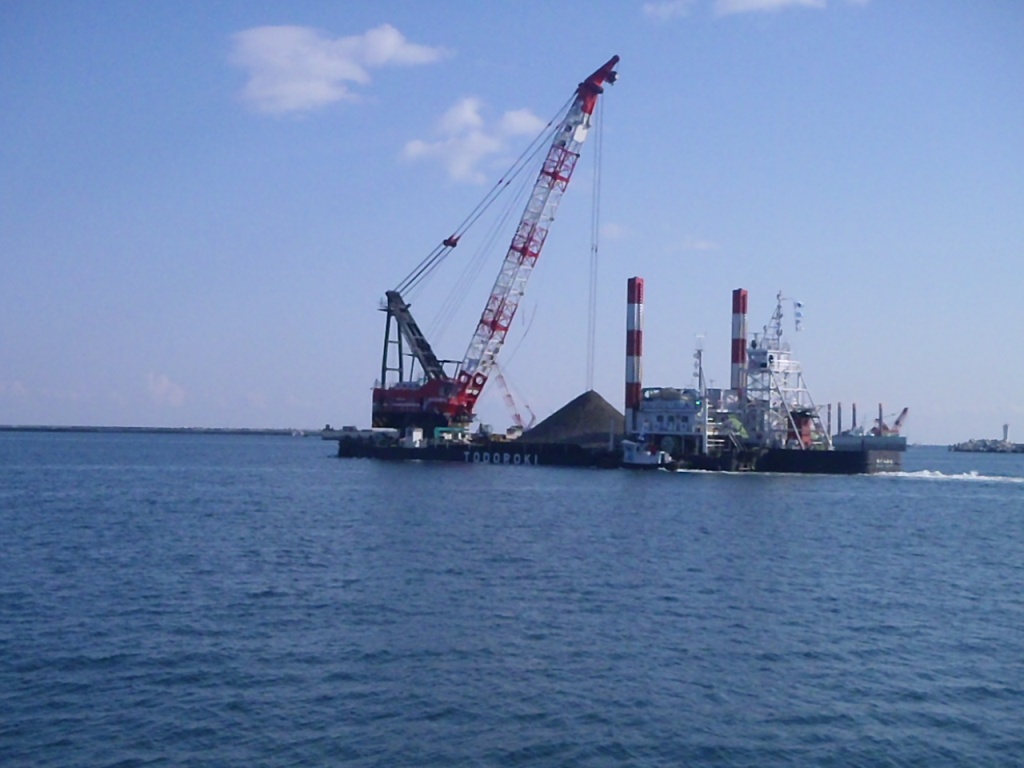

　●⑬ケーソン中詰材海上運搬状況

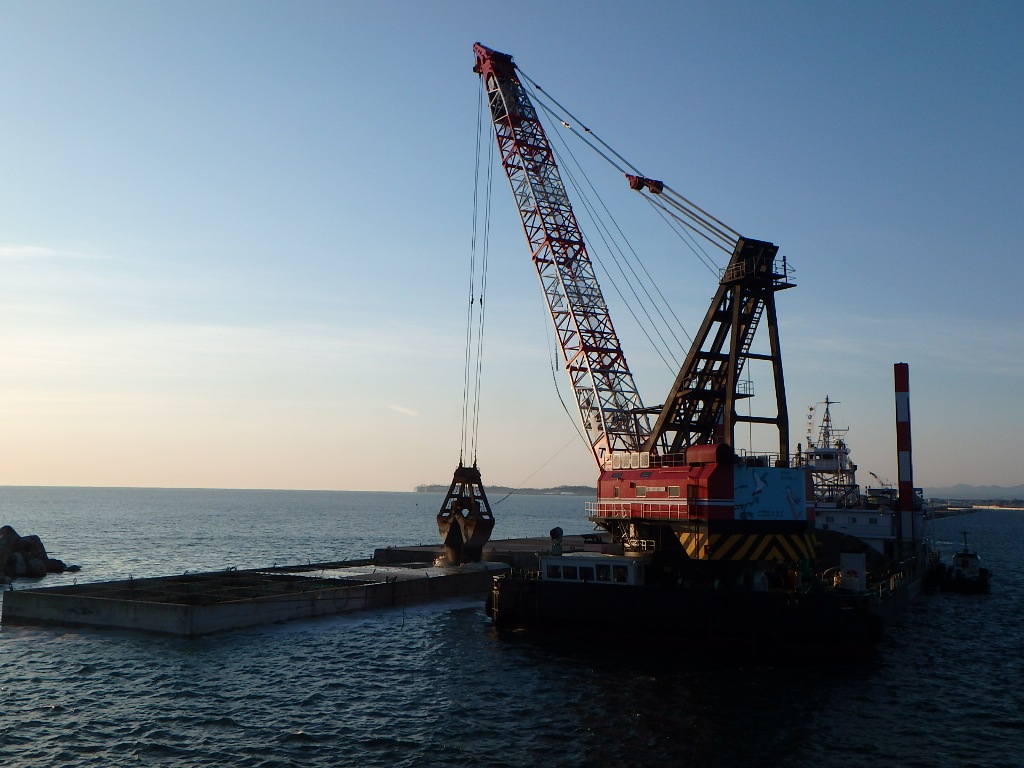

　●⑭ケーソン中詰材投入状況（起重機船）

　【３】被覆・根固工根固ブロック据付作業について
　・ケーソン据付後、ケーソンの設置をより強固にするため、引続き起重機船を使用して、根固ブロックを設置します。クレーン運転手と潜水士の双方間での合図及び応答の繰り返しを要します。

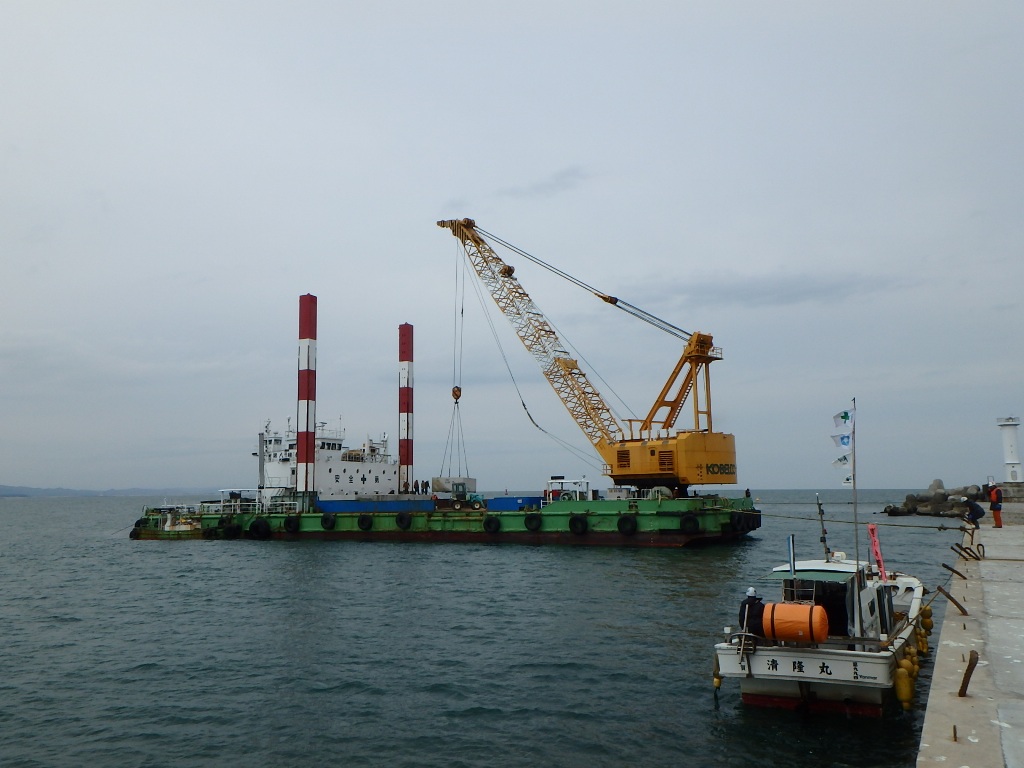

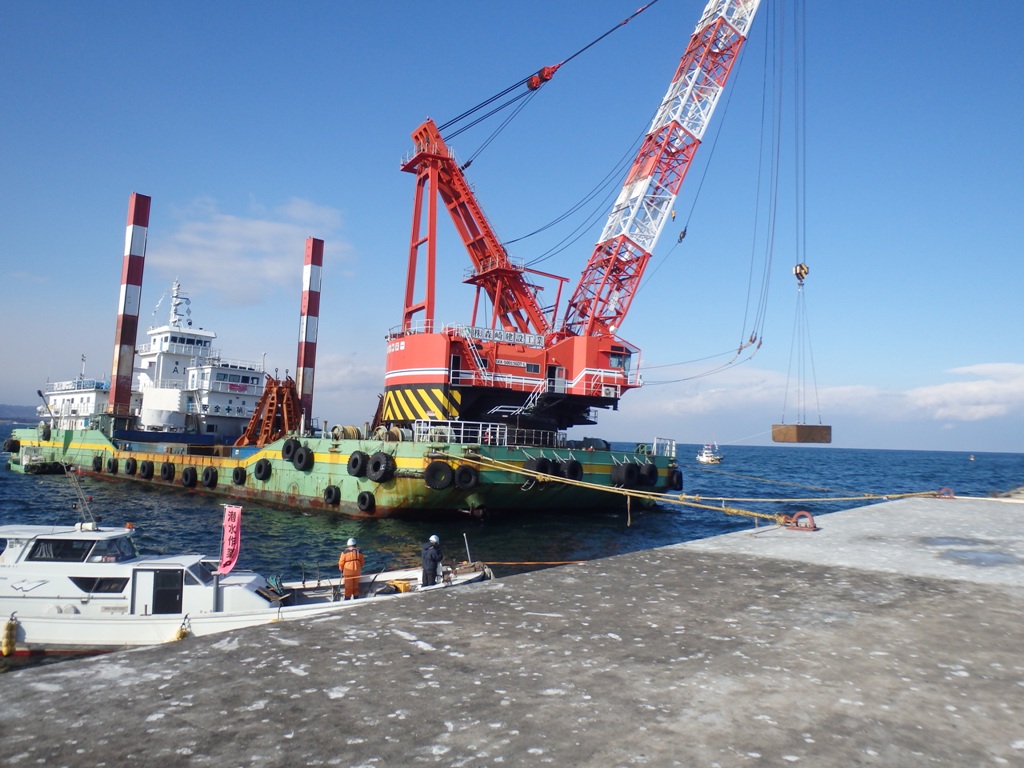

　●根固ブロック据付状況（起重機船＋潜水士船）

　△このページの先頭へ

２０１５年１２月の工事写真

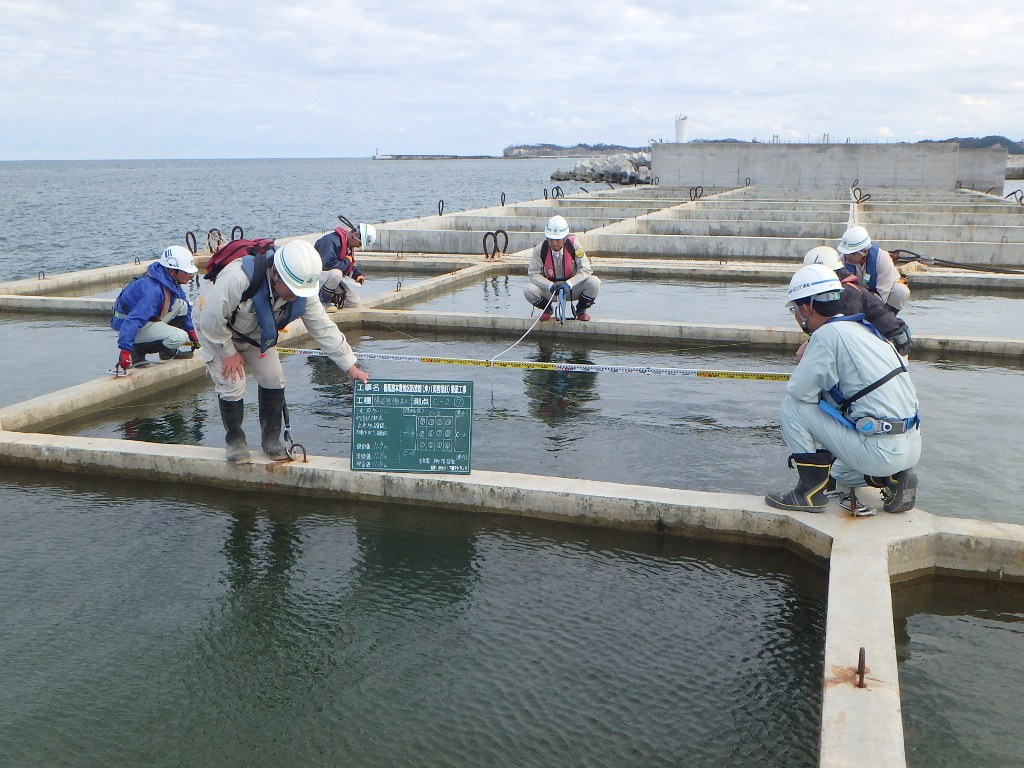

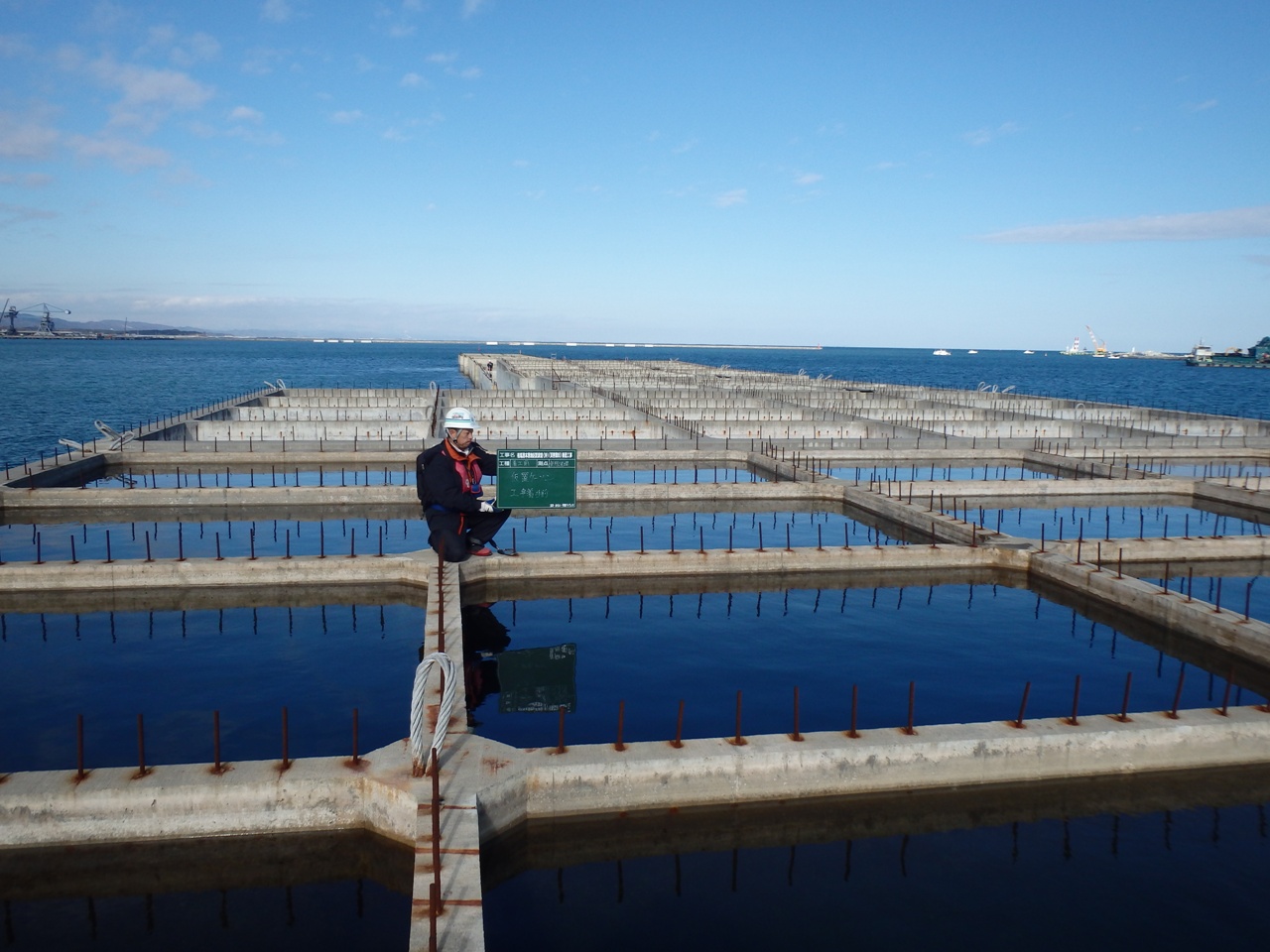

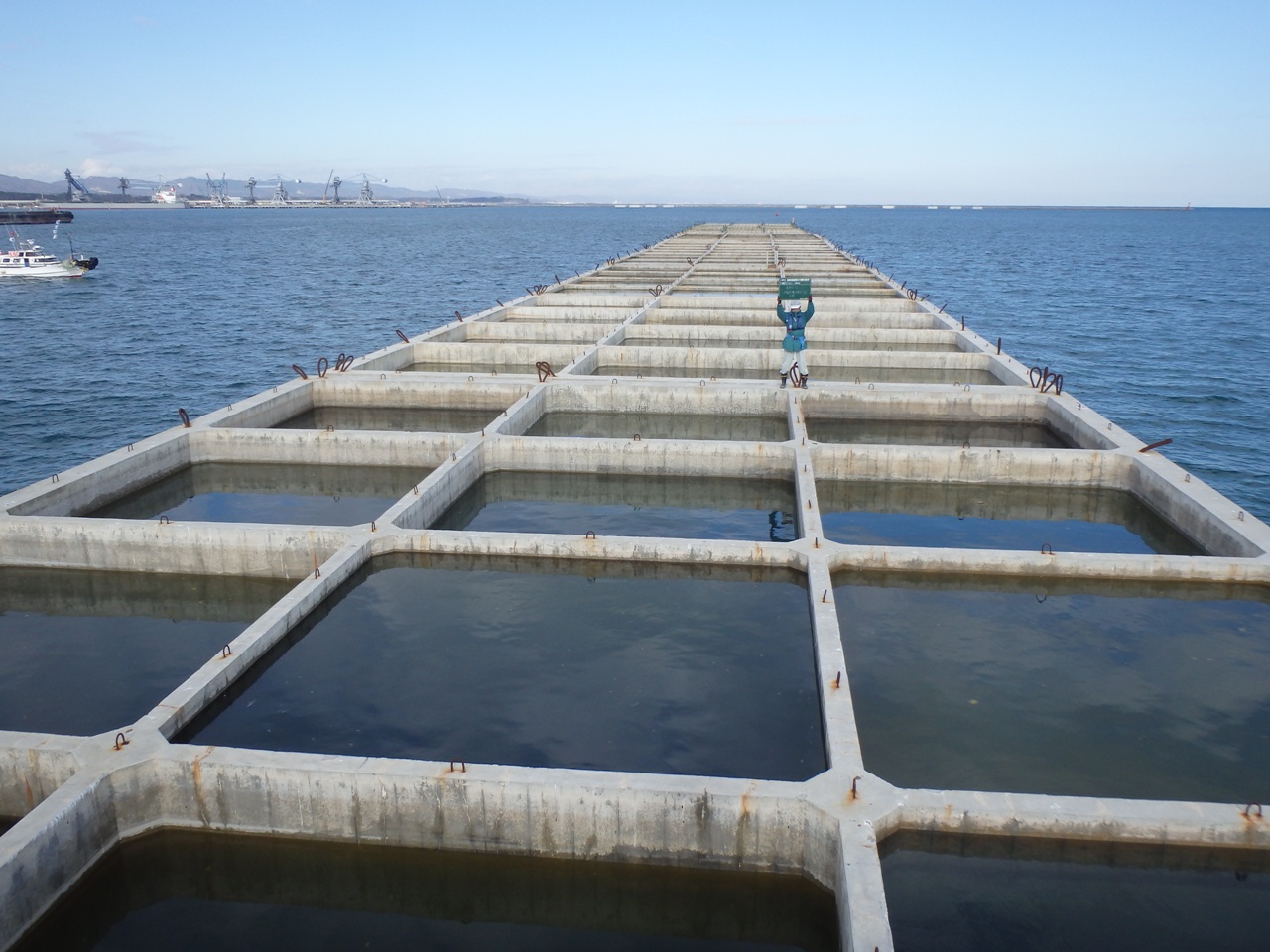

　・11月28日、構造物撤去工　流用ケーソンの中詰材撤去は9函すべて完了し、12月8日に出来形の確認を受けました。

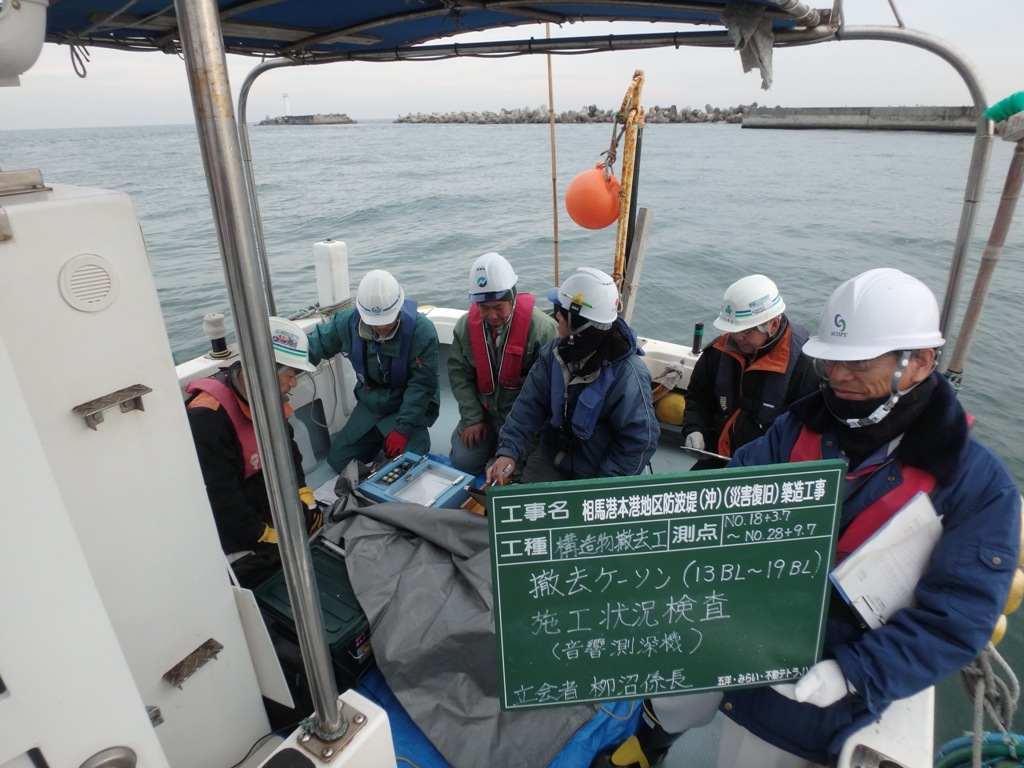

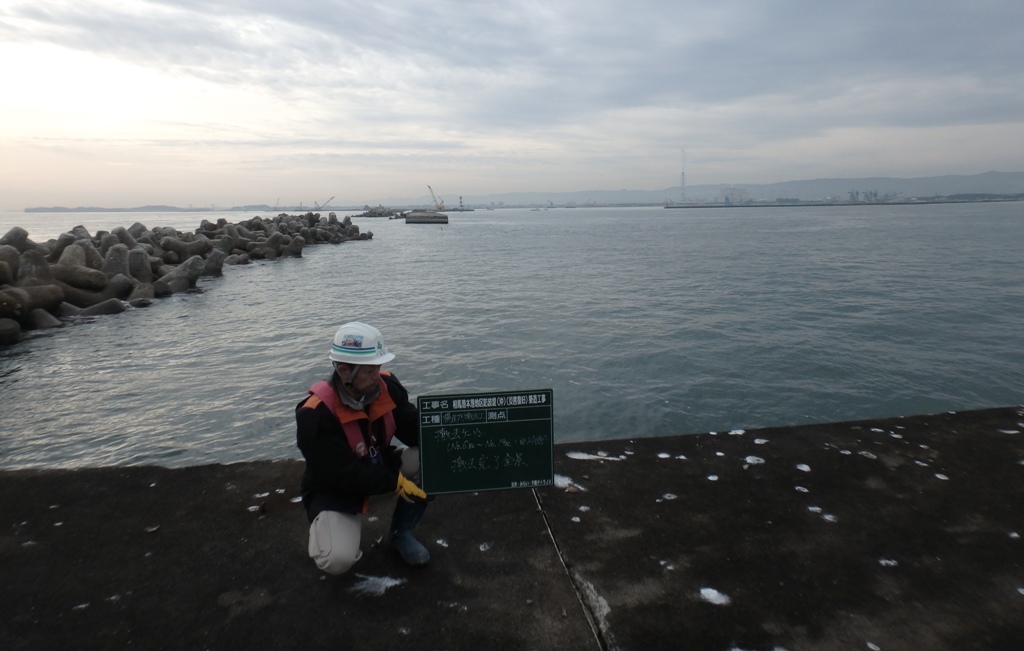

　・12月7日、構造物撤去工　撤去ケーソン（上部・蓋・本体コンクリート・中詰材）の撤去は14函すべてが完了し、出来形の確認を受けました。

　・撤去ケーソンの次工程として現在、消波ブロックの撤去及び仮置作業を水中部の確認を段階的に受けながら進行中です。

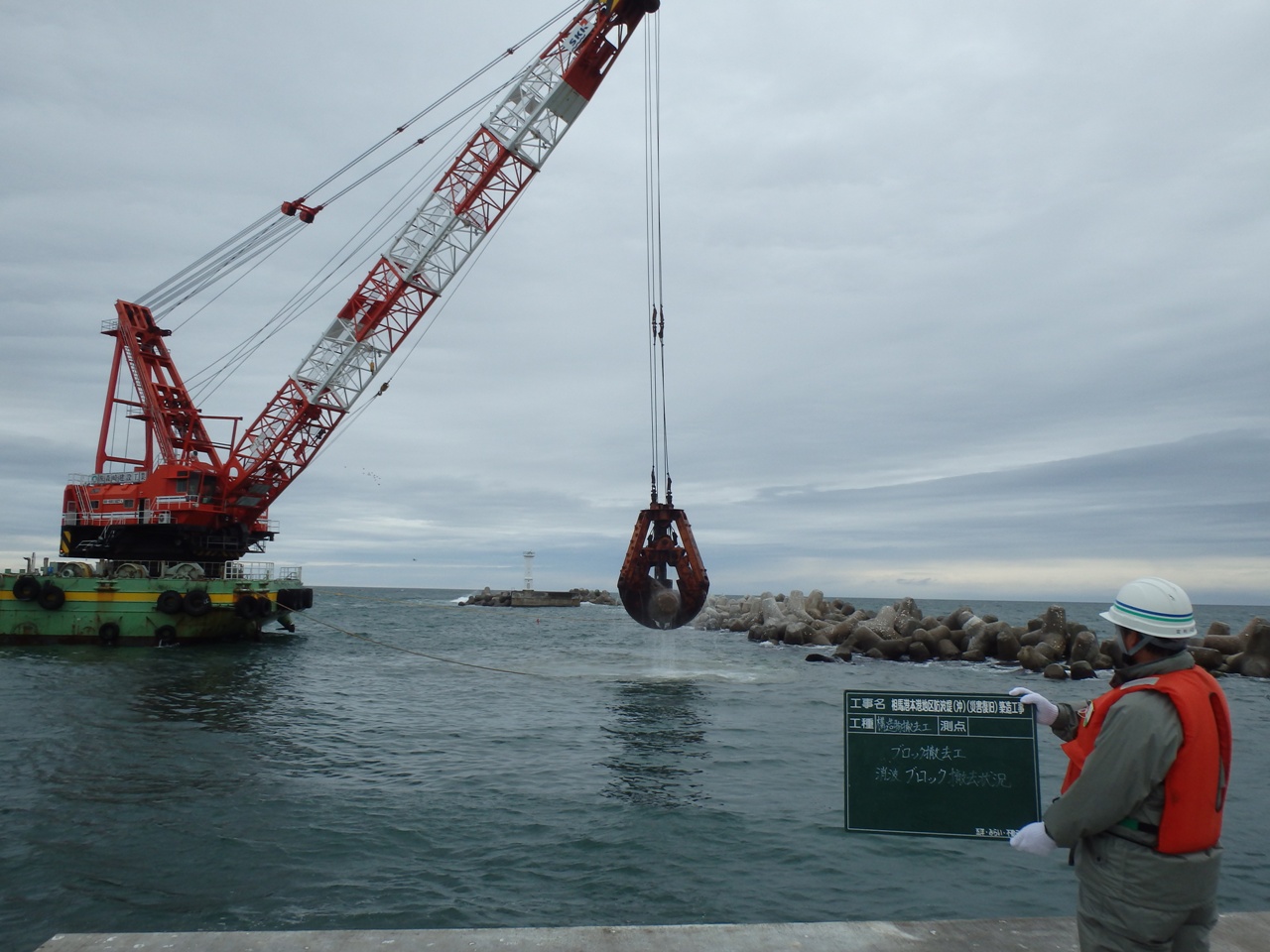

　・11月18日、構造物撤去工消波ブロック撤去（テトラポッド40t型）を再開しました。

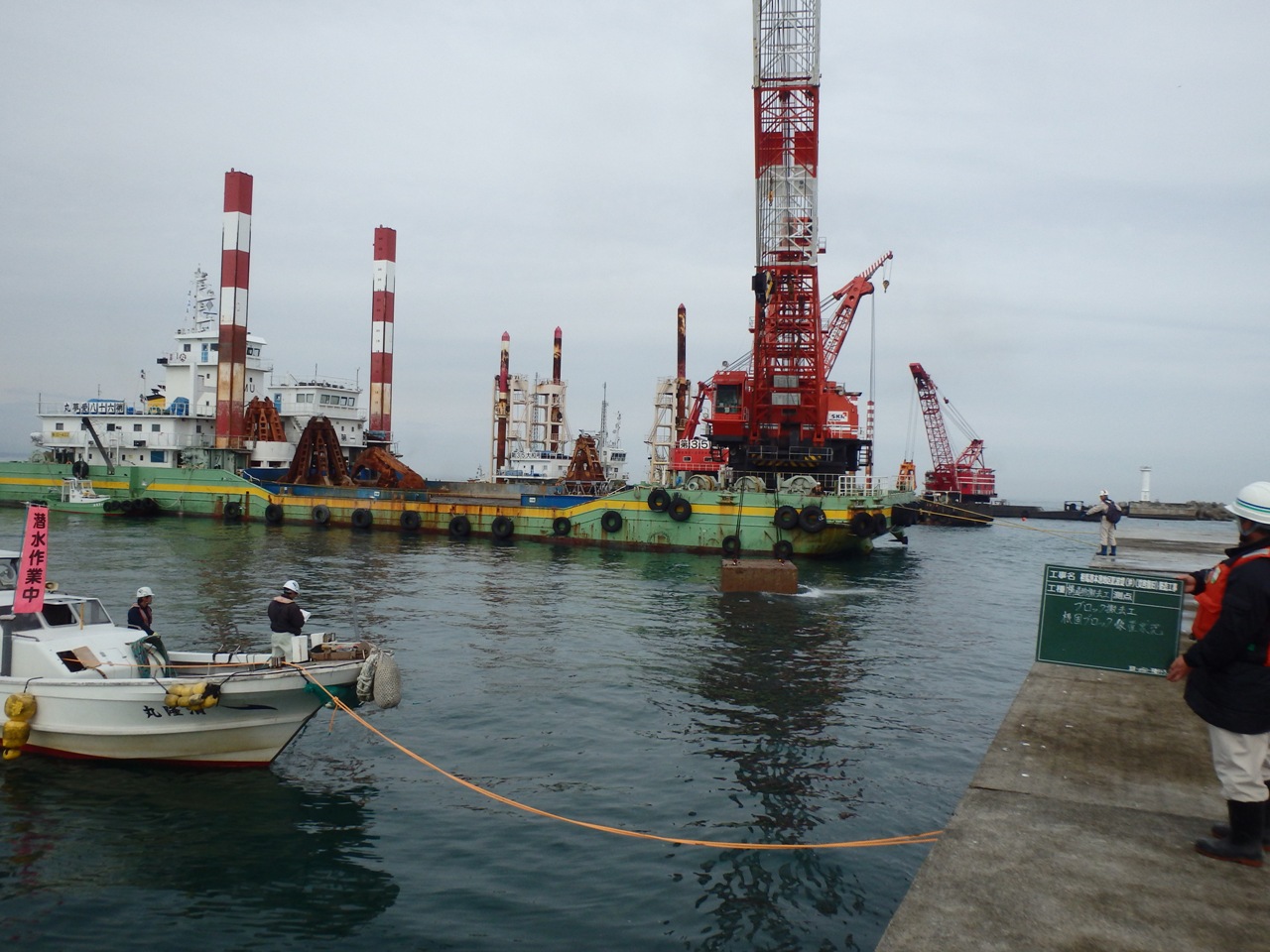

　・11月17日、構造物撤去工根固ブロック10個（41.4t/個）の撤去が完了しました。

　・11月6日、構造物撤去工撤去ケーソンの施工は仕上げの段階に入ってきました。

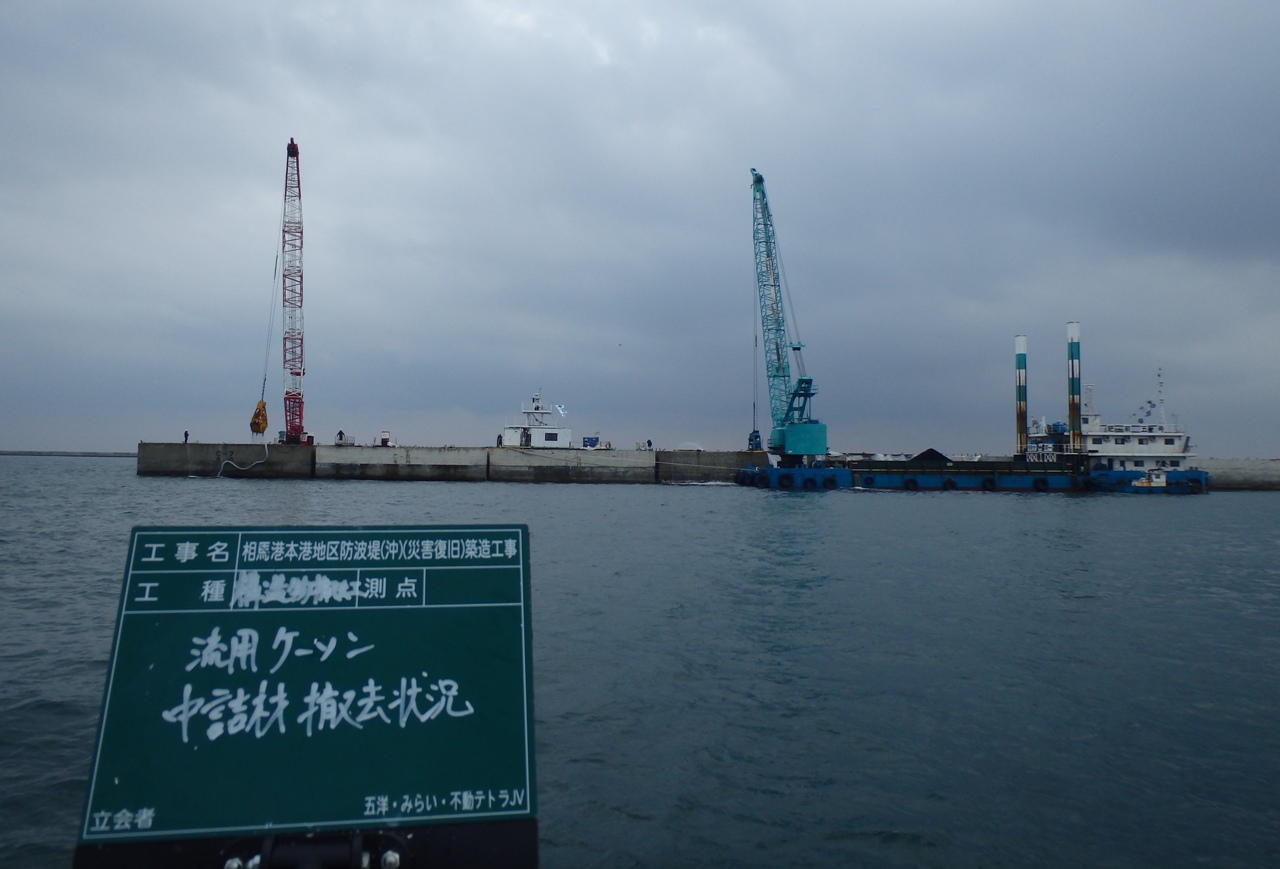

　・11月1日、流用ケーソンの中詰材撤去作業は起重機船を追加配置し、2隻体制で撤去開始しました。

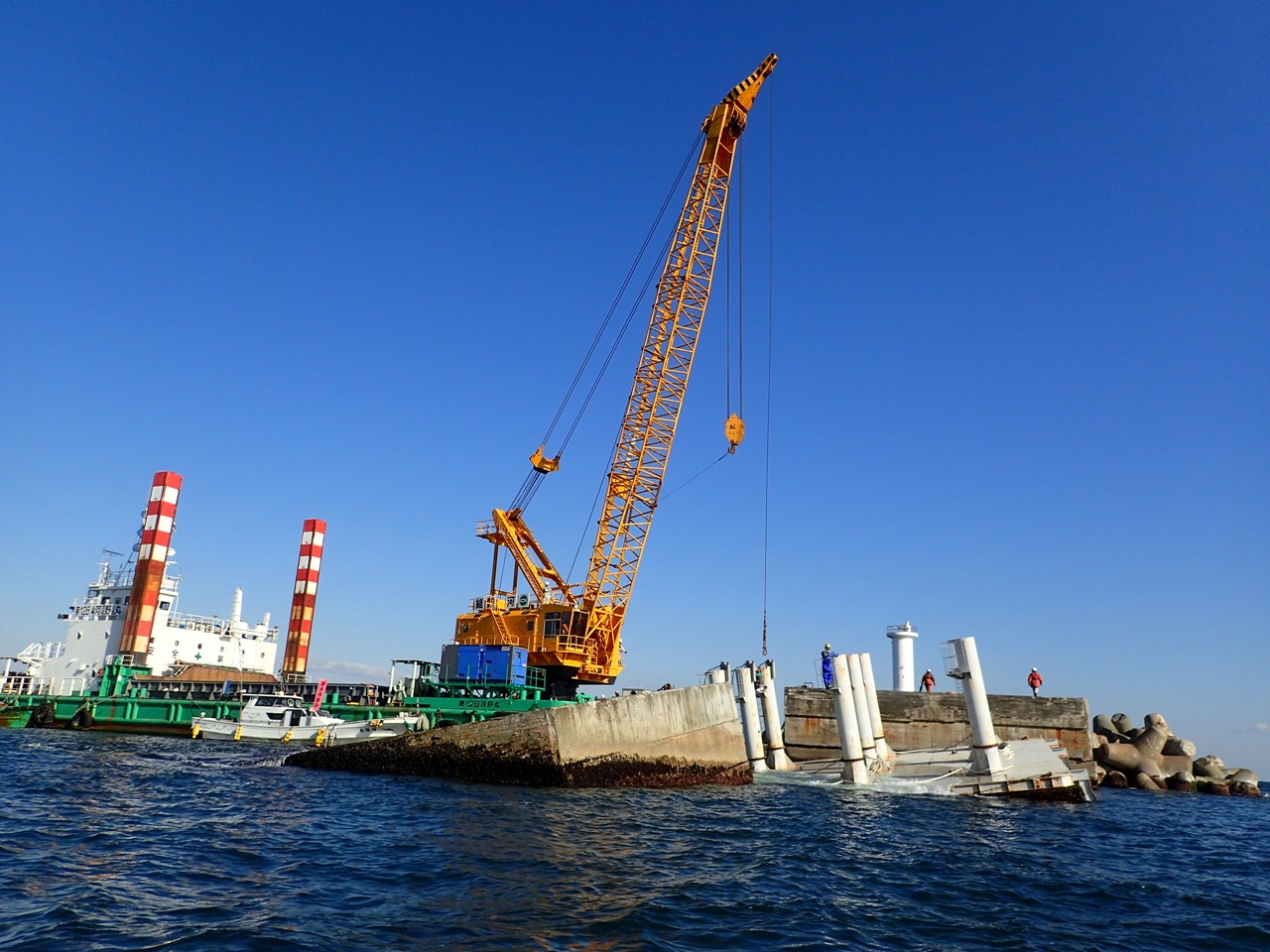

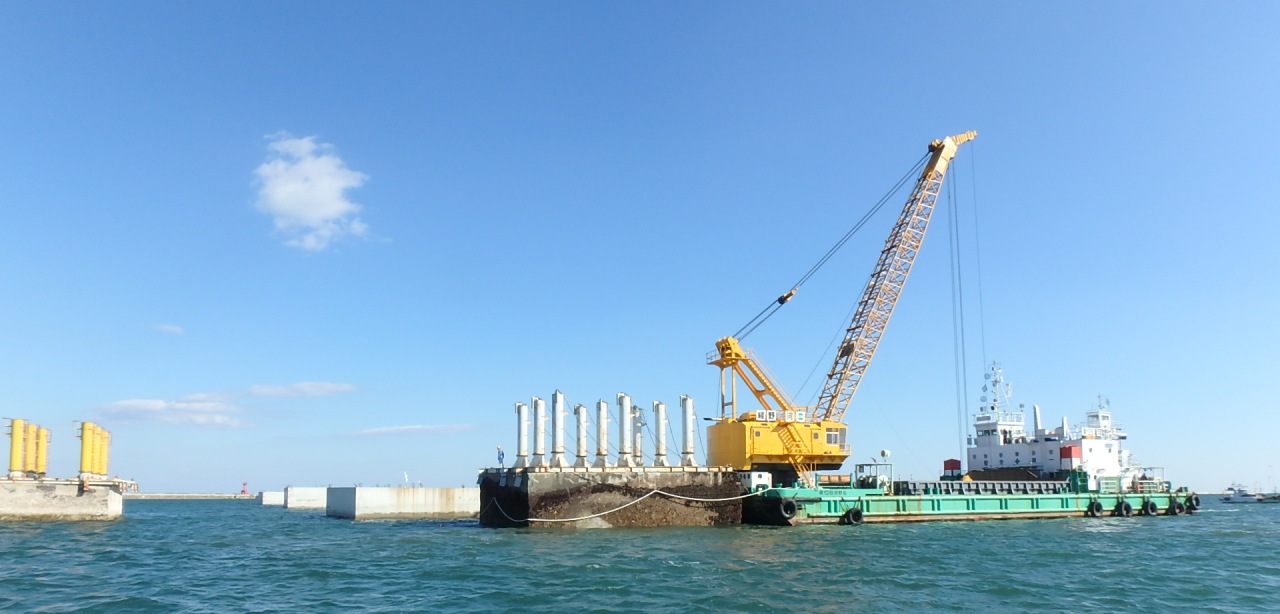

　　・10月26日、構造物撤去工　転用ケーソン浮上・仮置作業を実施しました。作業一連写真を添付します。

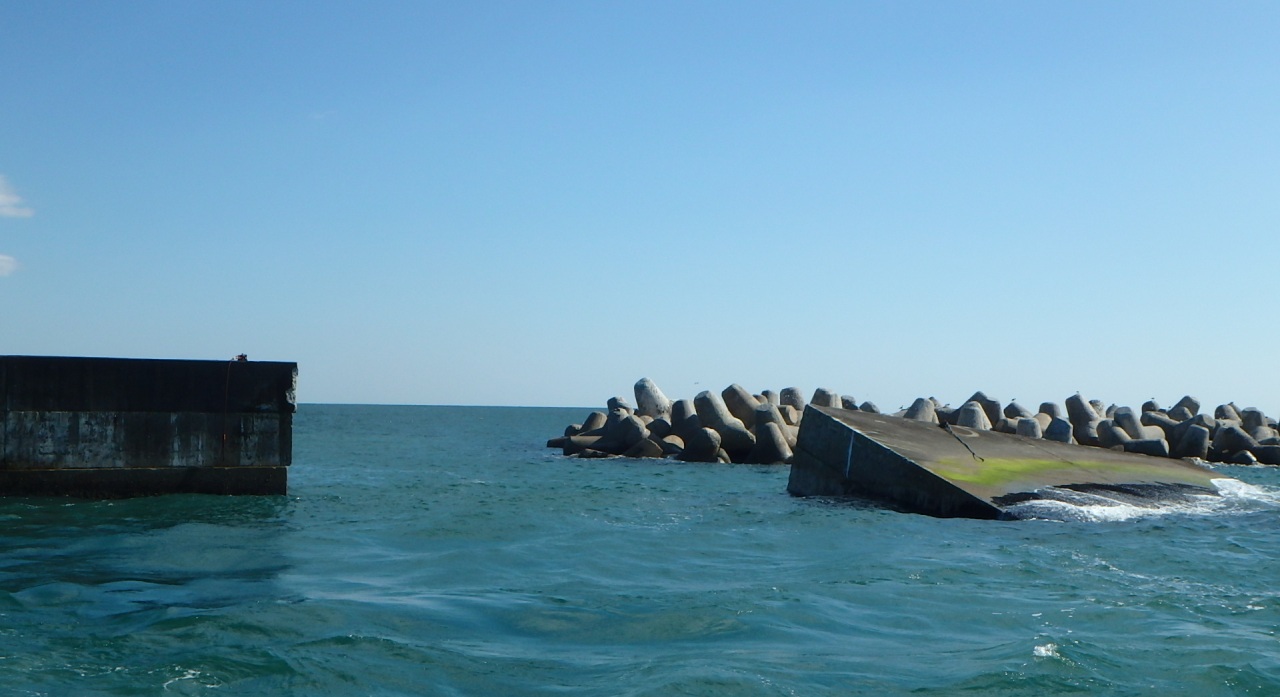

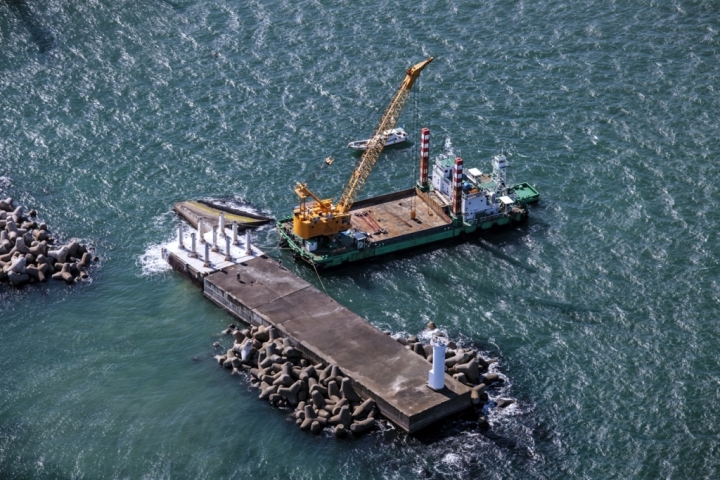

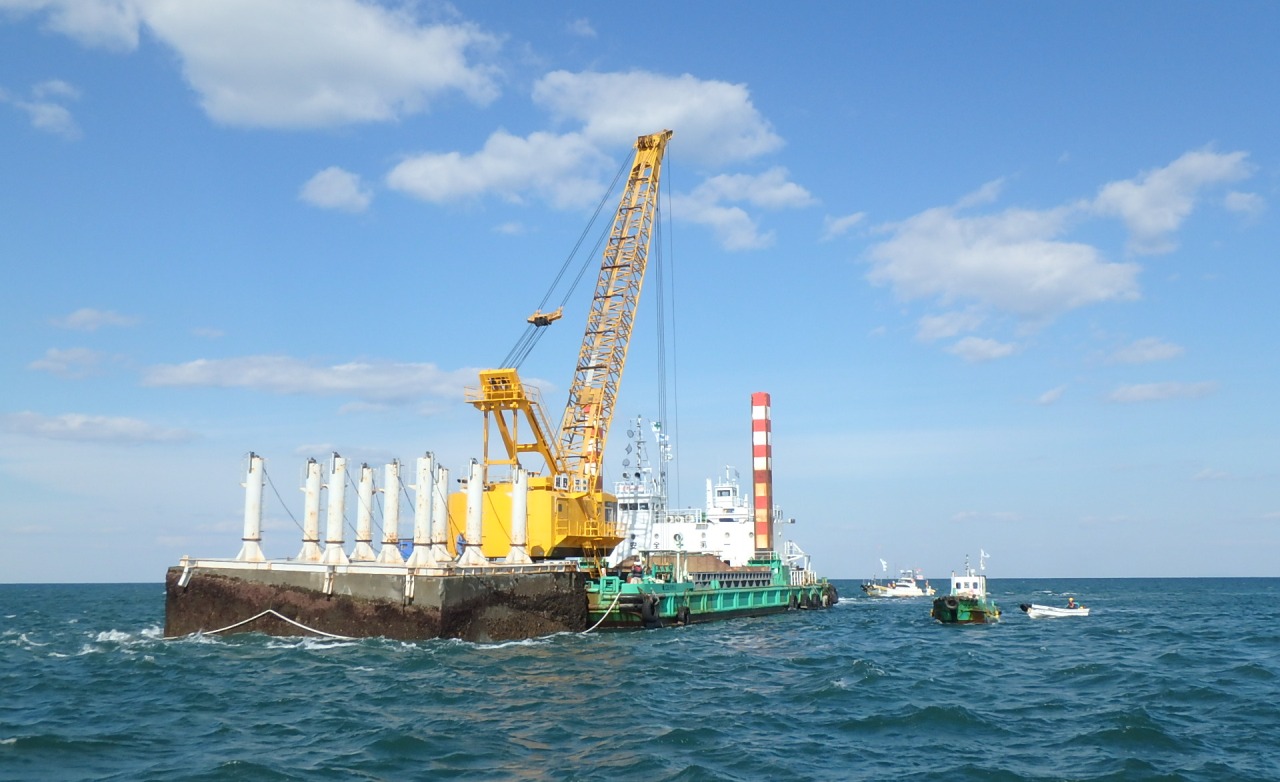

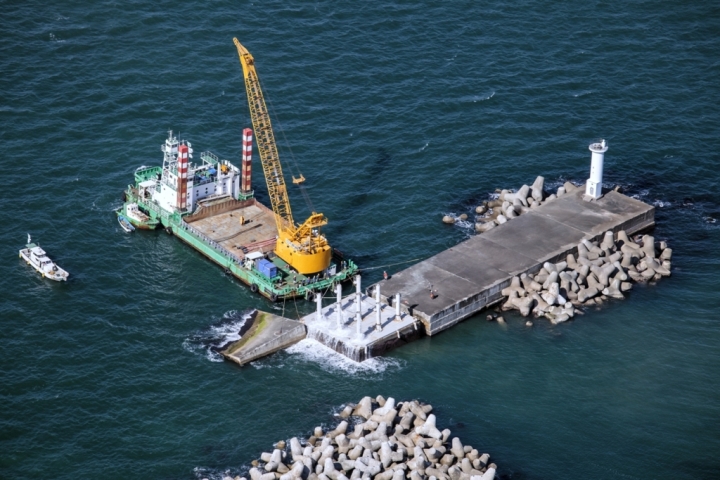

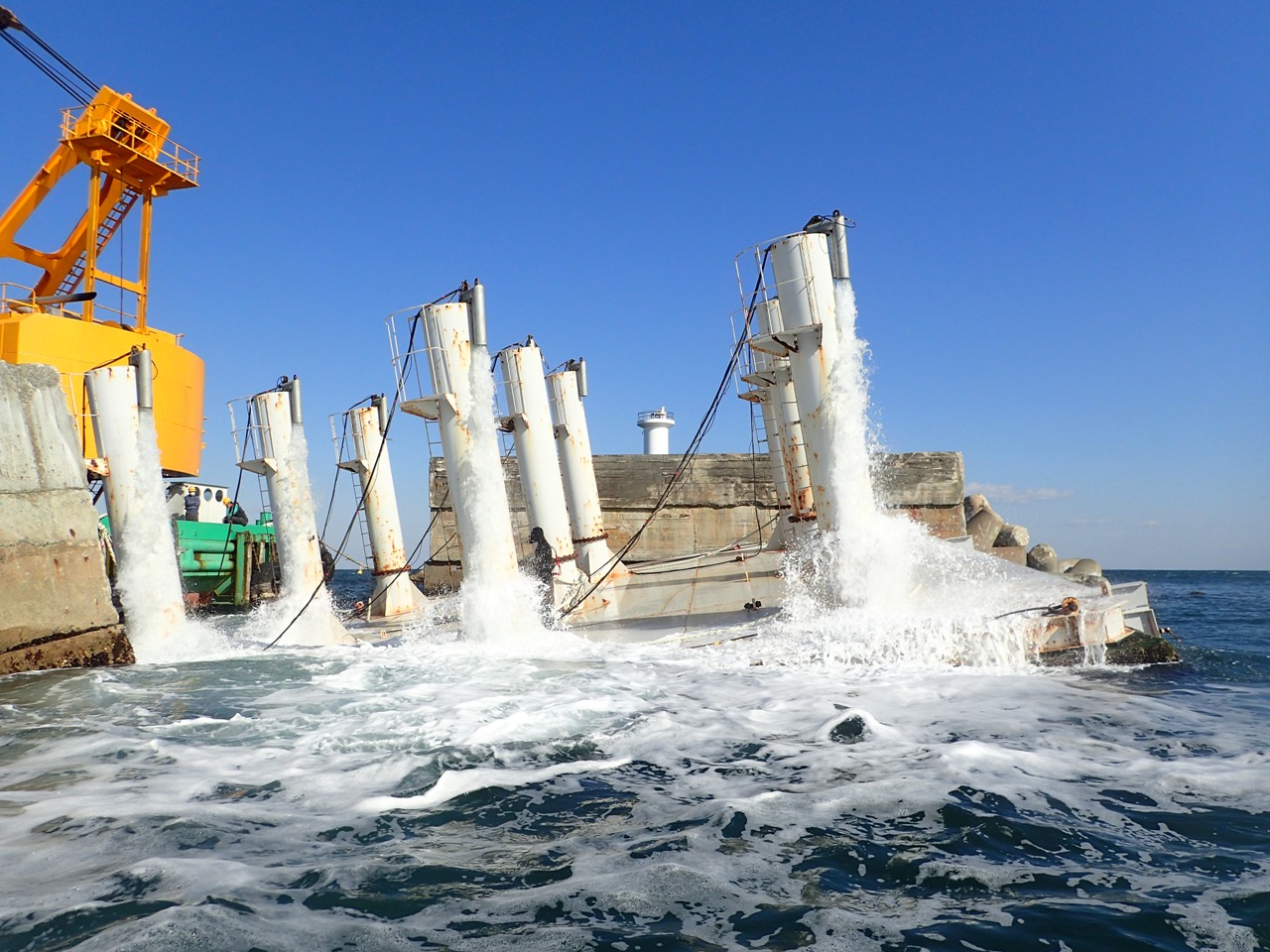

　●転用ケーソン浮上状況（沖防波堤先端北側より望む）

　・10月22日、仮防波堤における流用ケーソン（中詰材撤去）は、6函目の施工に着手しました。

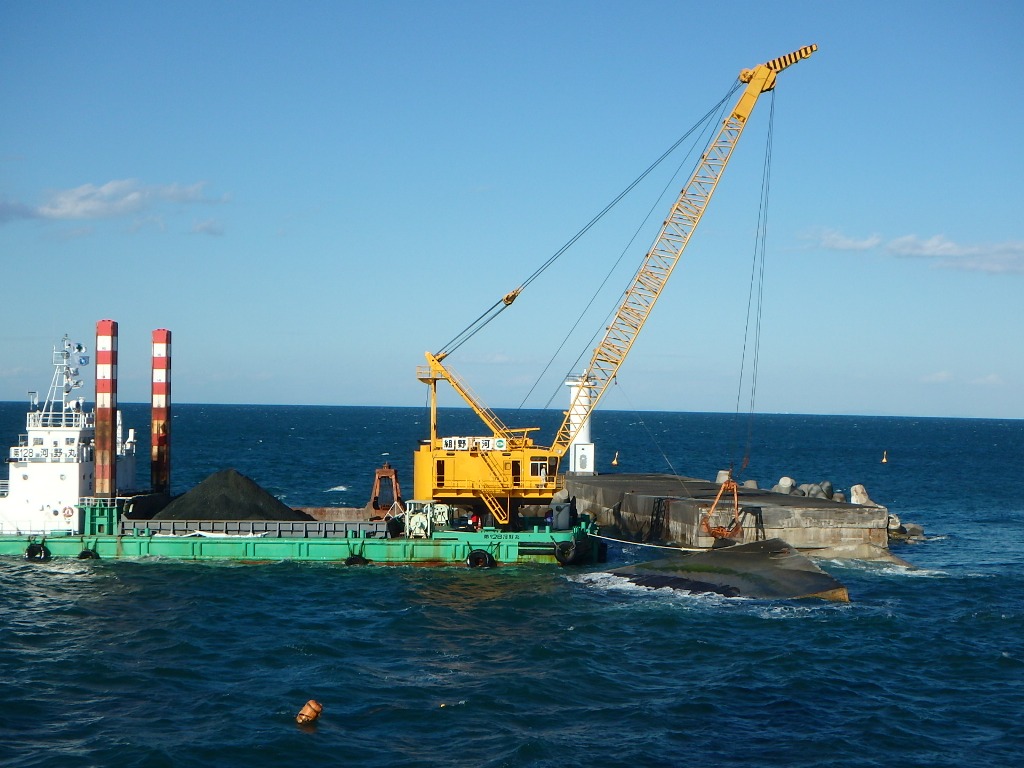

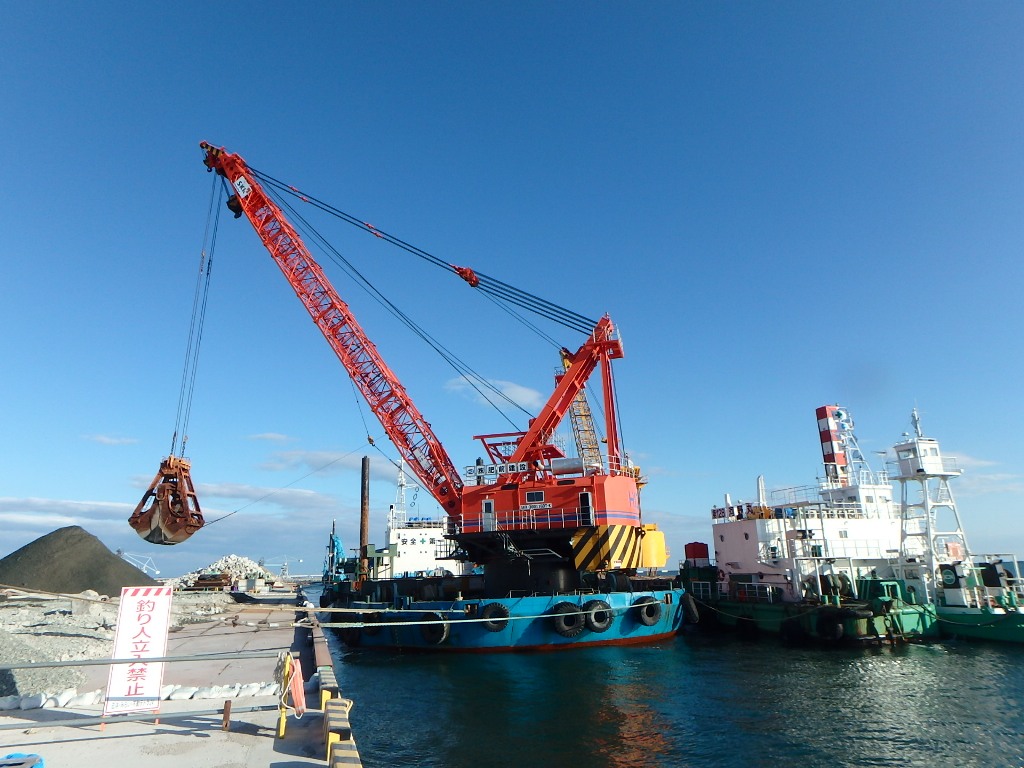

　・9月29日、構造物撤去工　転用ケーソンの中詰材撤去が始まり、10月14日に撤去作業は無事に終了しました。

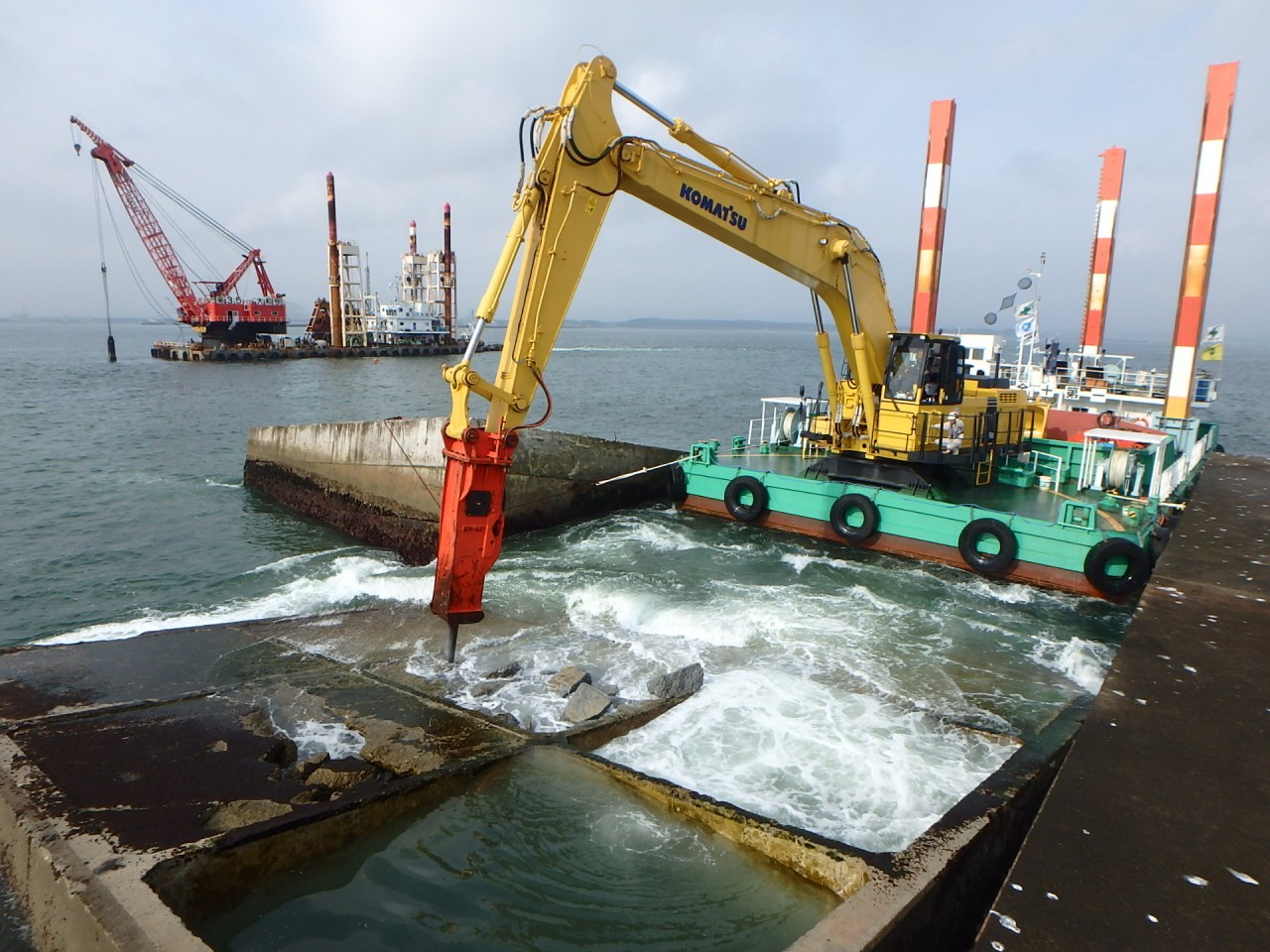

　・9月16日、構造物撤去工　転用ケーソン蓋コンクリートの撤去が始まりました。

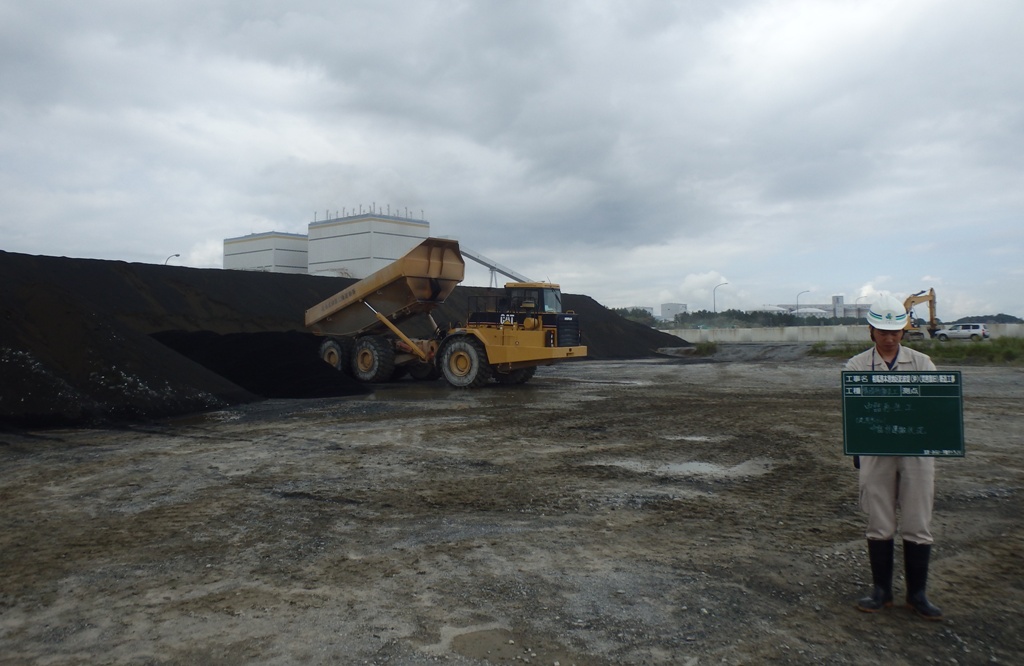

　・仮防波堤における流用ケーソン（中詰材撤去）は、現在3函目を施工中です。

　・沖防波堤における撤去ケーソン（コンクリート塊及び中詰材）は、現在も引続きグラブ船による撤去を実施し、3号ふ頭の先端で起重機船にて撤去材を揚陸後、陸上ヤード内で小割り集積（中詰再生）を行っています。

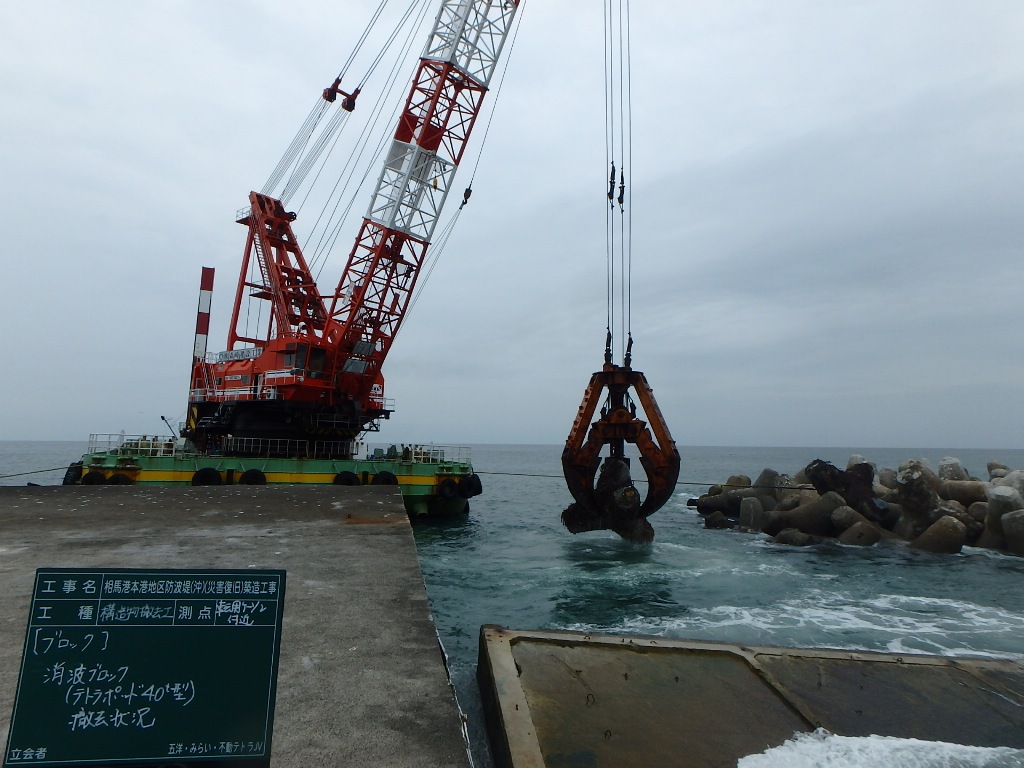

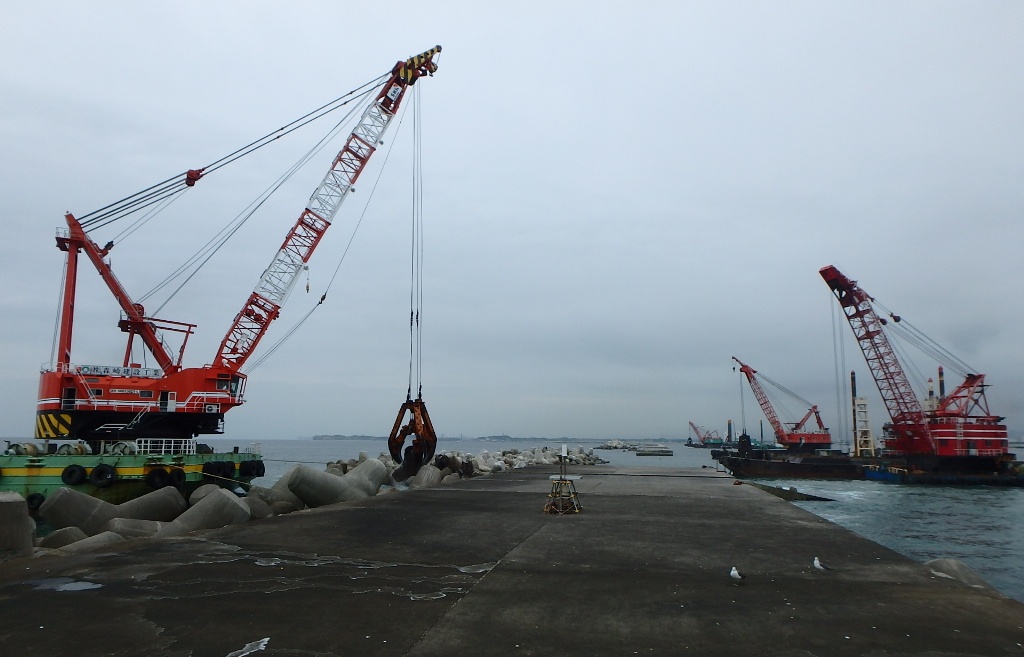

　　　・8月6日、構造物撤去工　消波ブロックの撤去が始まりました。

　　　・撤去ケーソンの内、コンクリートの撤去進捗は70%に達しました。

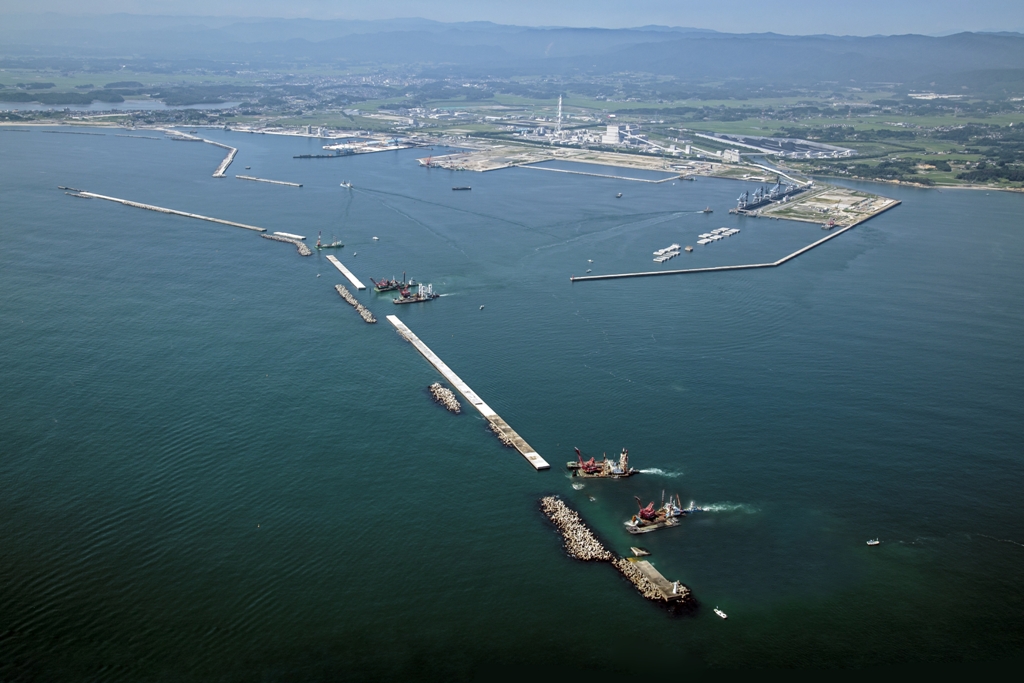

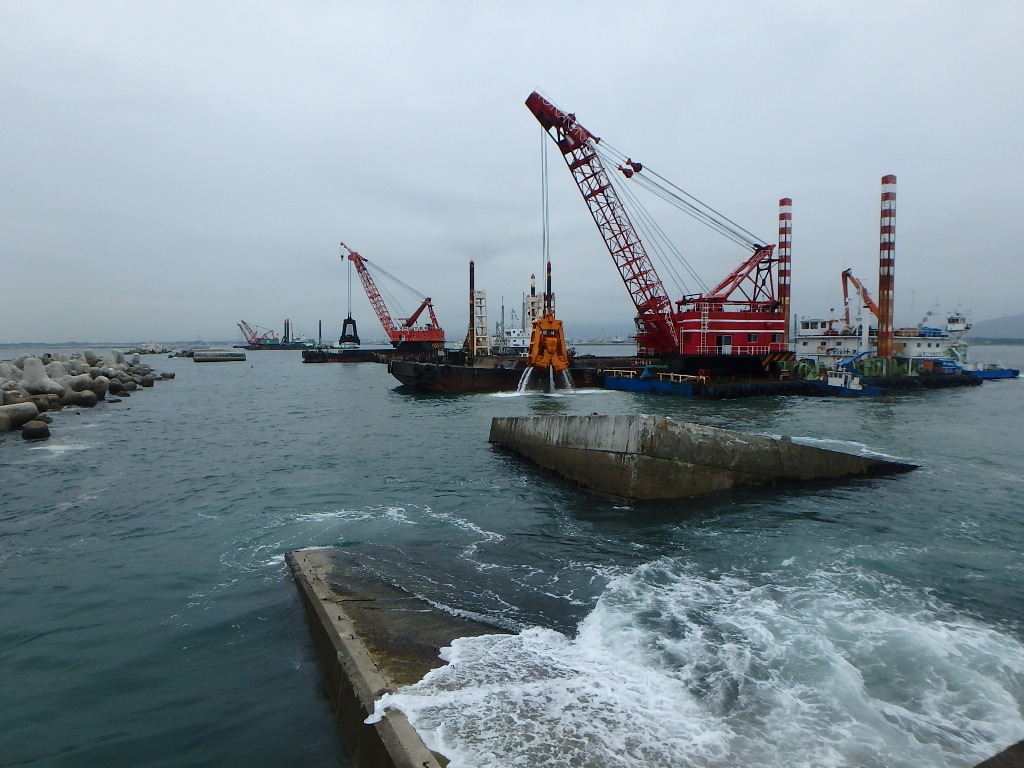

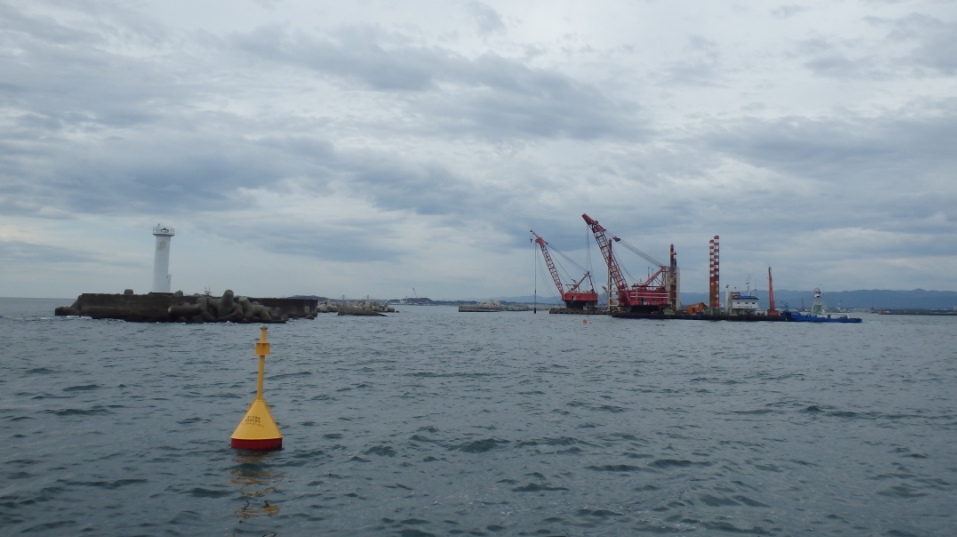

　●[撤去ケーソン]本体コンクリート及び中詰材撤去状況(沖防波堤全景)

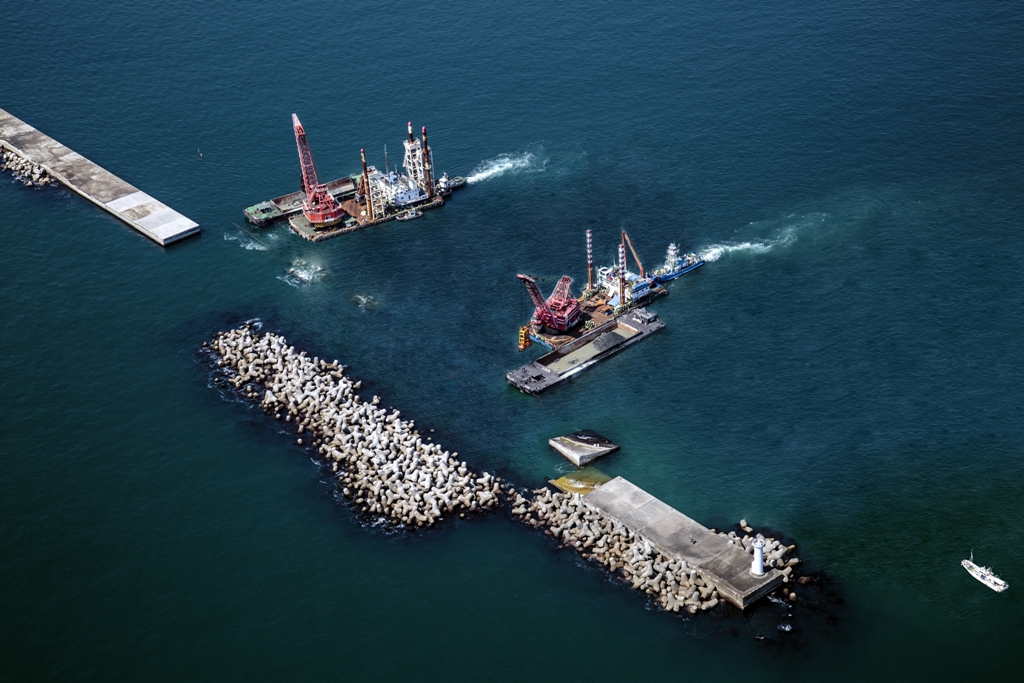

　●[撤去ケーソン]本体コンクリート及び中詰材撤去状況(現場近景)

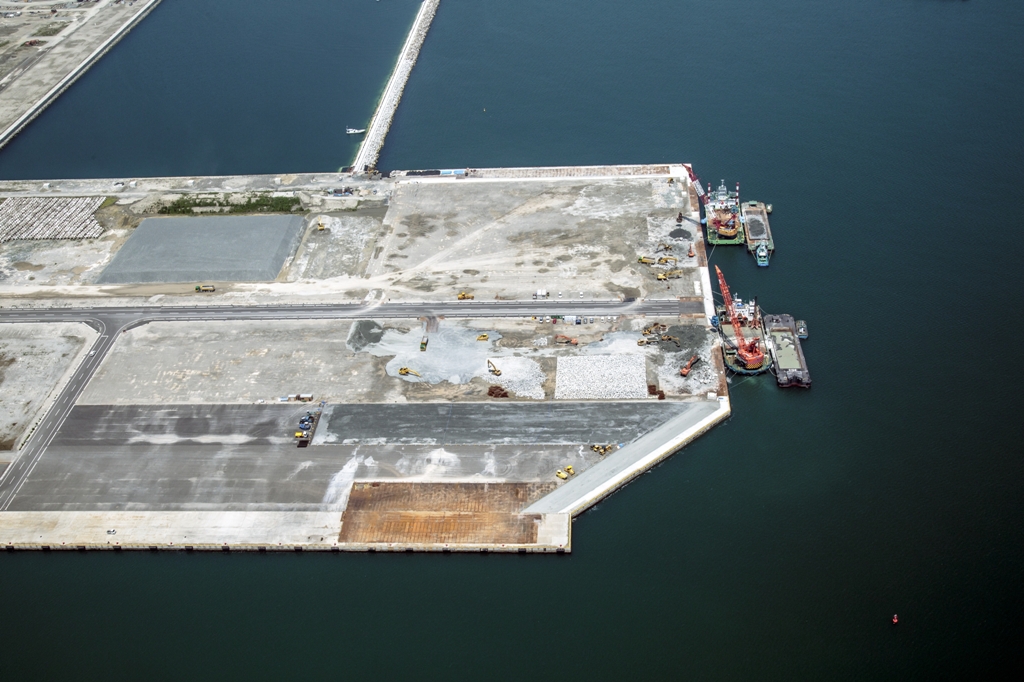

　　　・中詰再生工として、現在の3号ふ頭の集積及び重機配置状況です。

　・7月31日、構造物撤去工　流用ケーソンの中詰材撤去が始まりました。

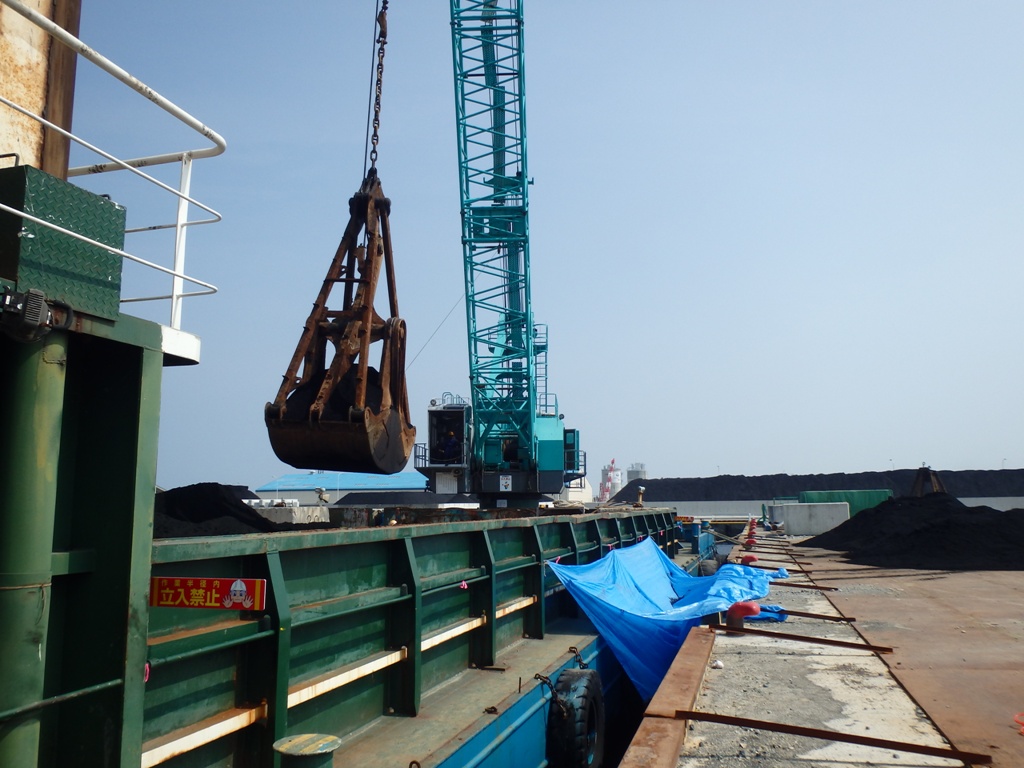

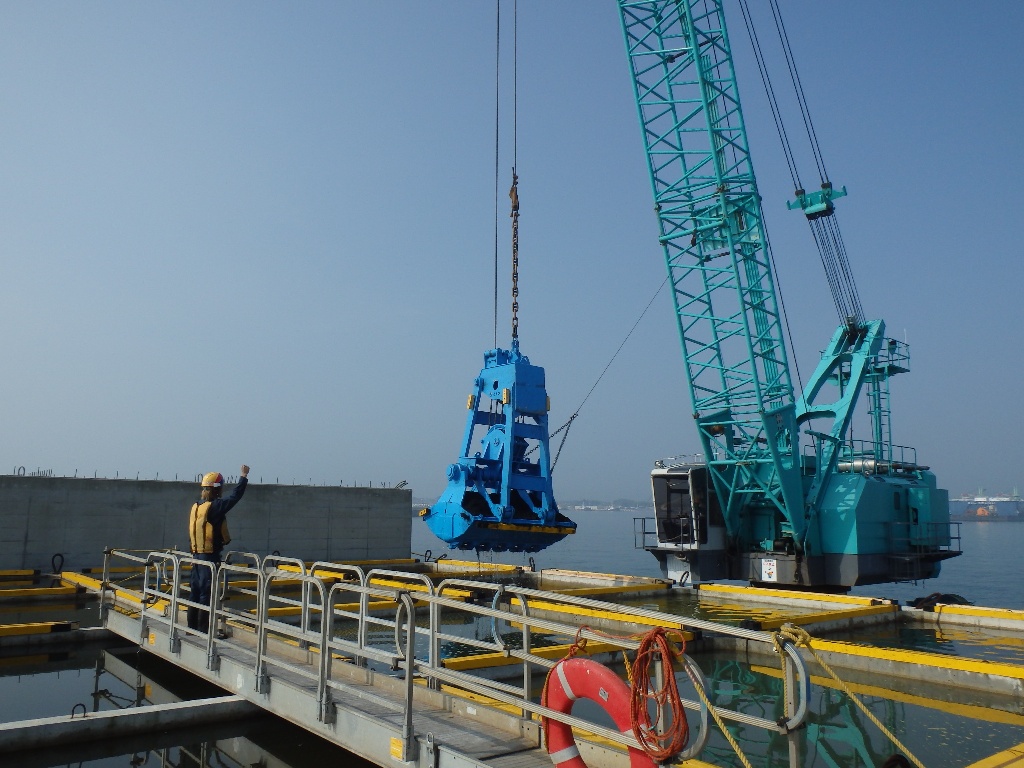

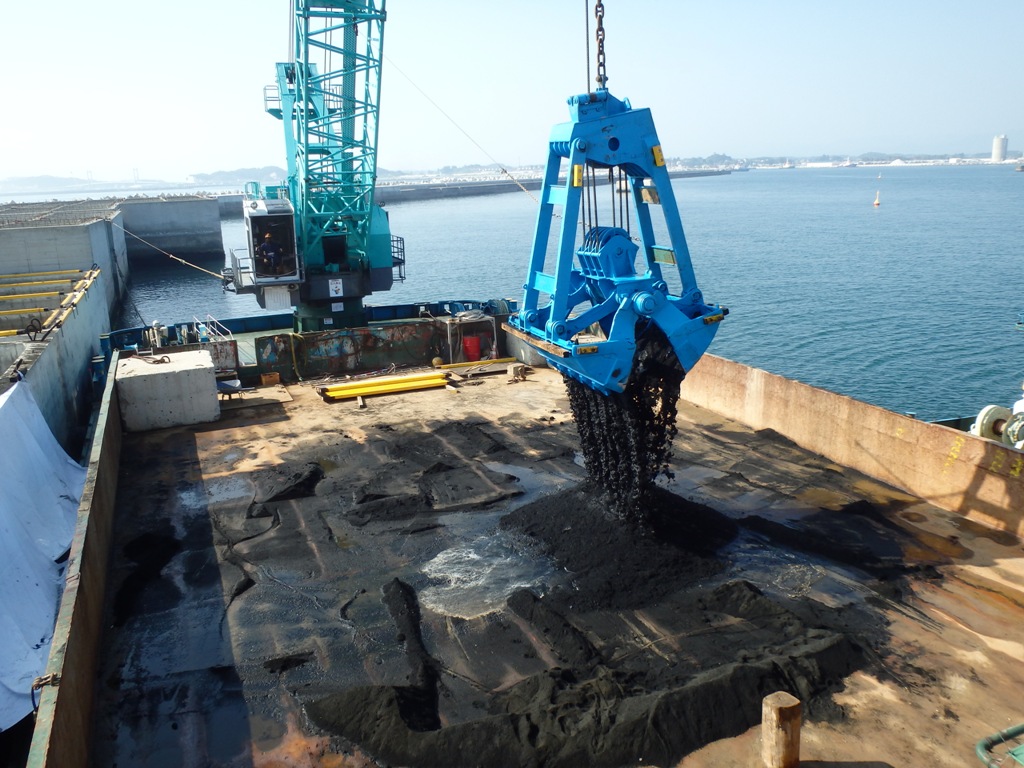

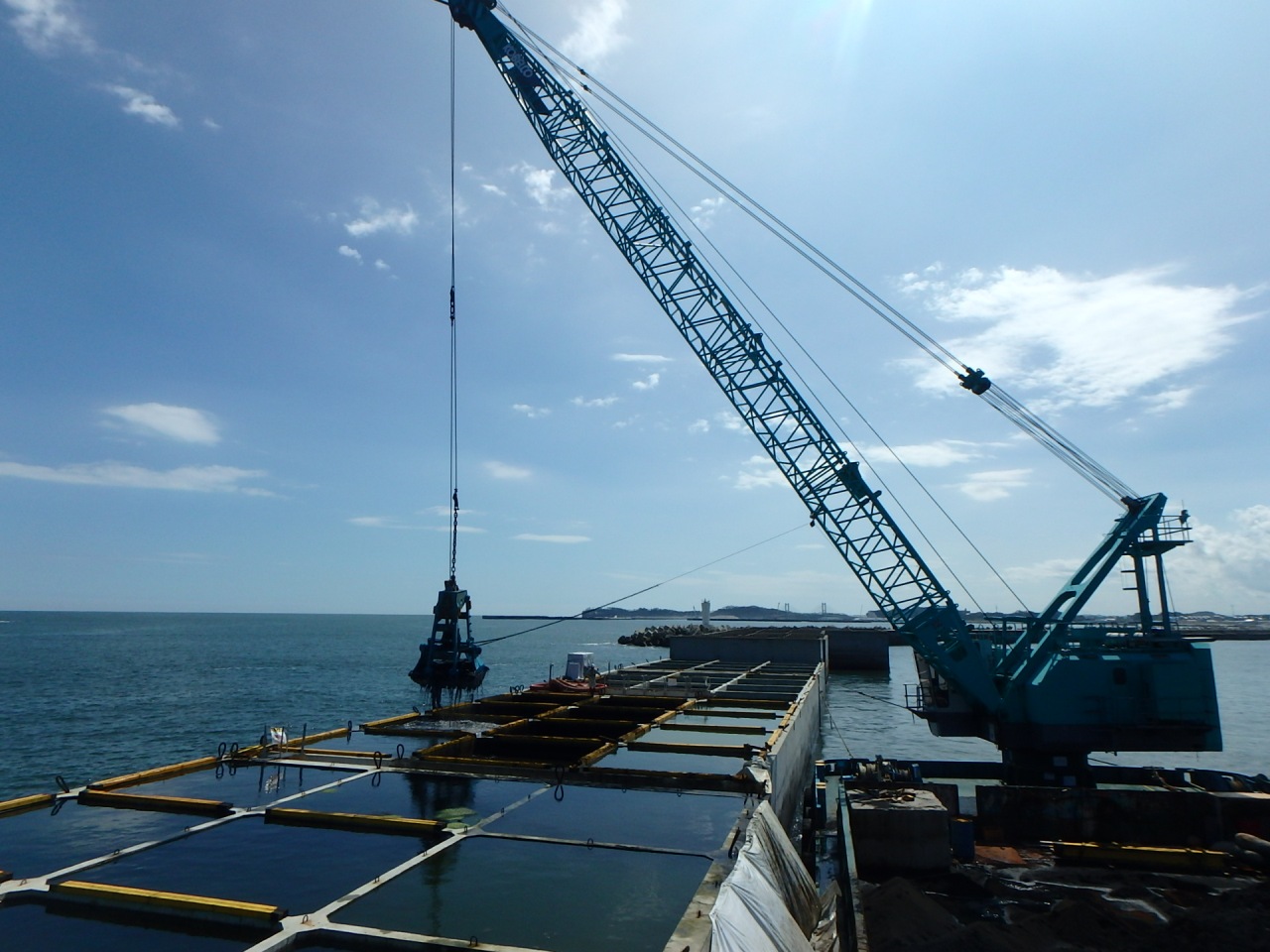

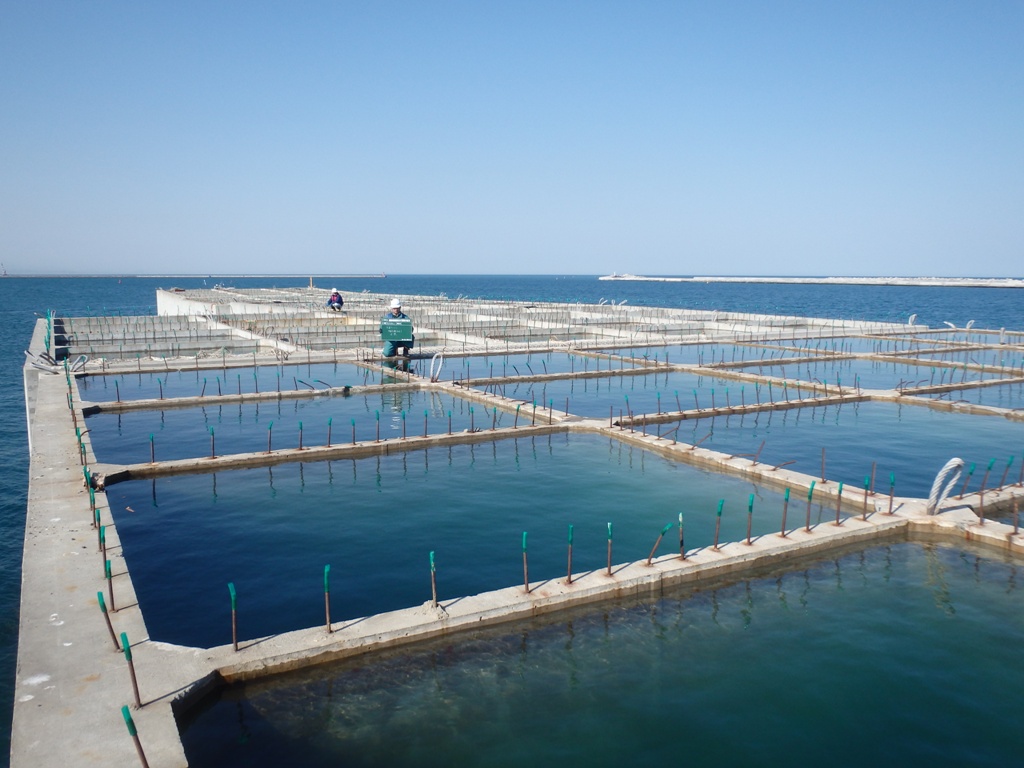

　●流用ケーソン中詰材撤去状況(起重機船グラブバケットによる)

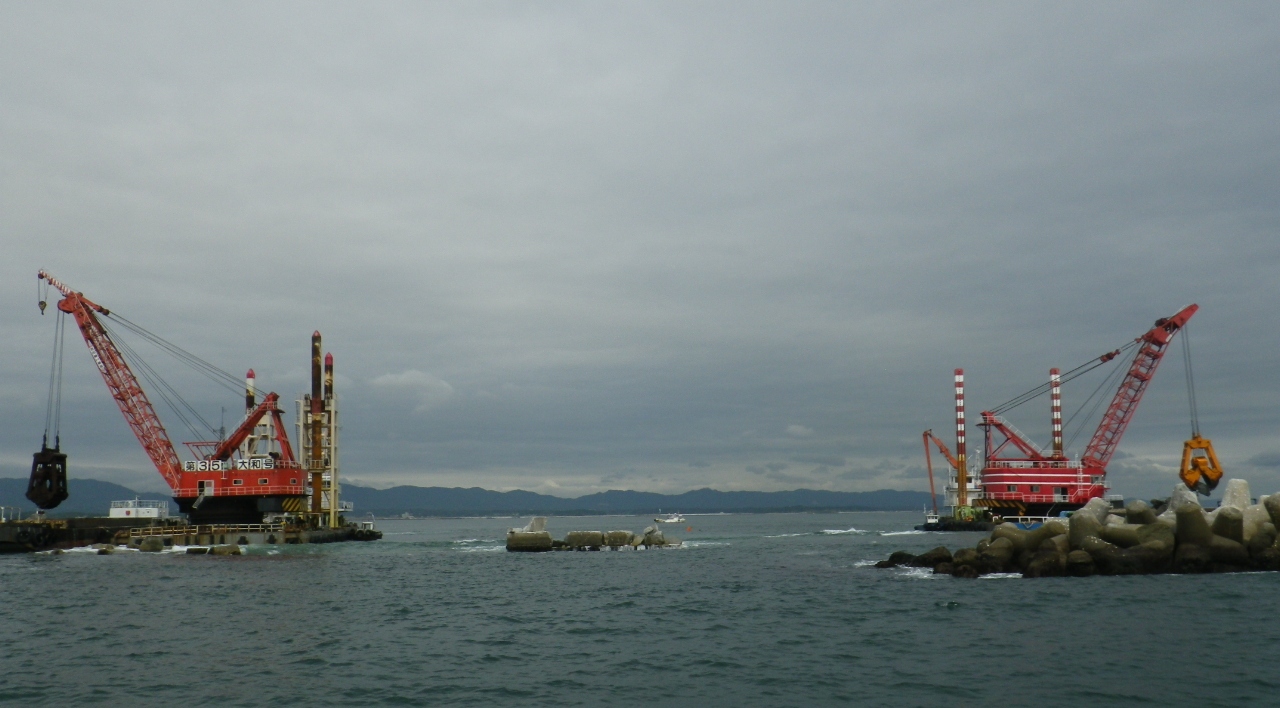

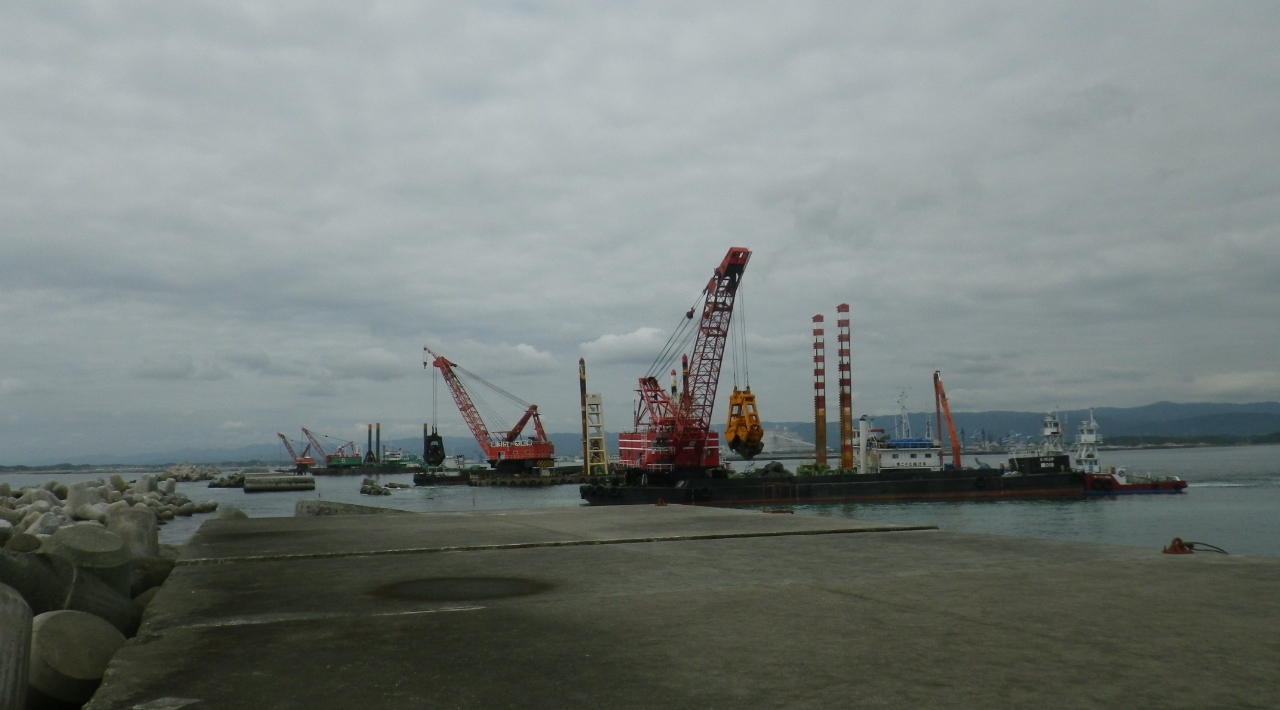

　●構造物撤去工：撤去ケーソン砕岩・撤去状況(グラブ船2隻港外側より)

　●構造物撤去工：撤去ケーソン砕岩・撤去状況(グラブ船2隻)

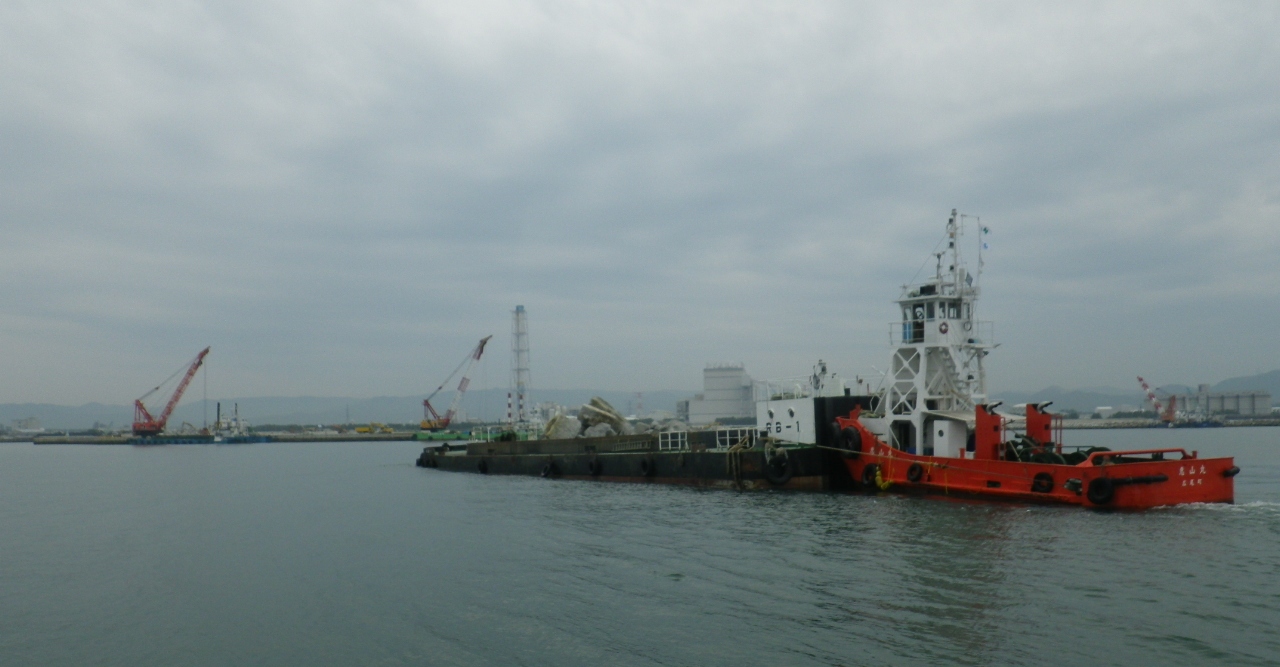

　●構造物撤去工：撤去ケーソン撤去殻海上運搬状況(土運船)

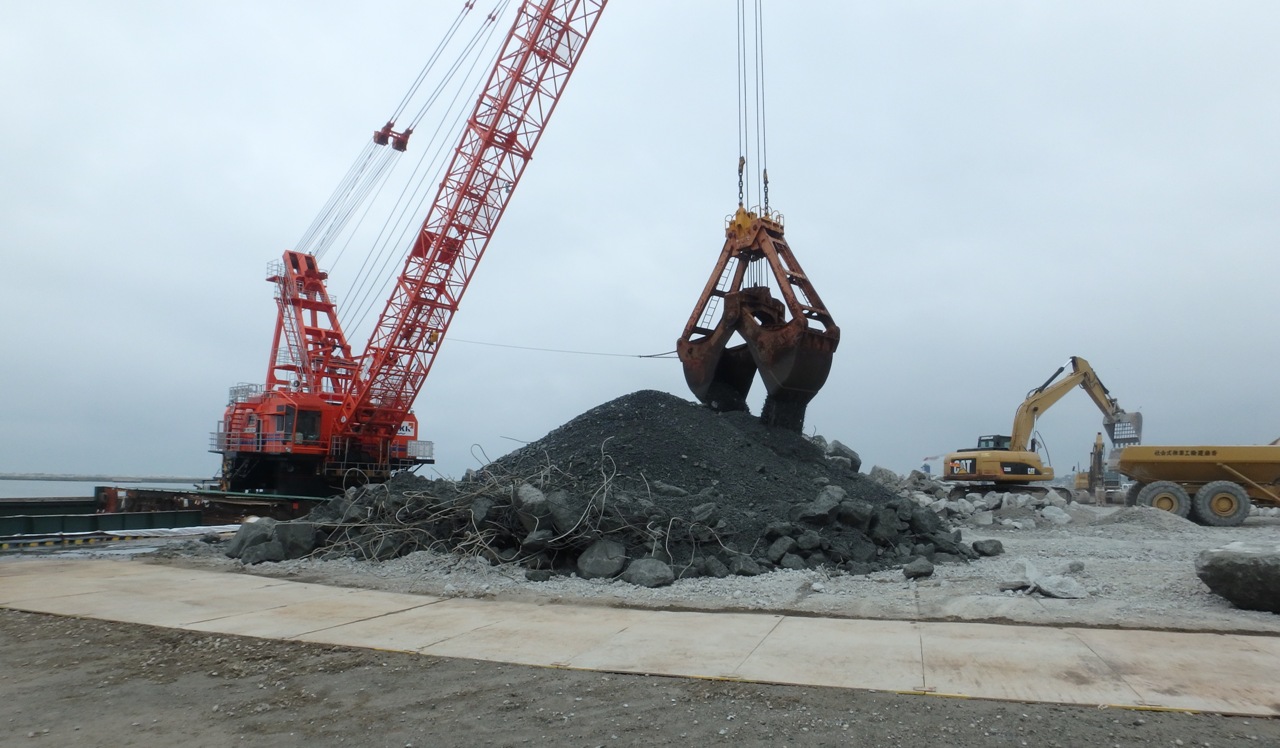

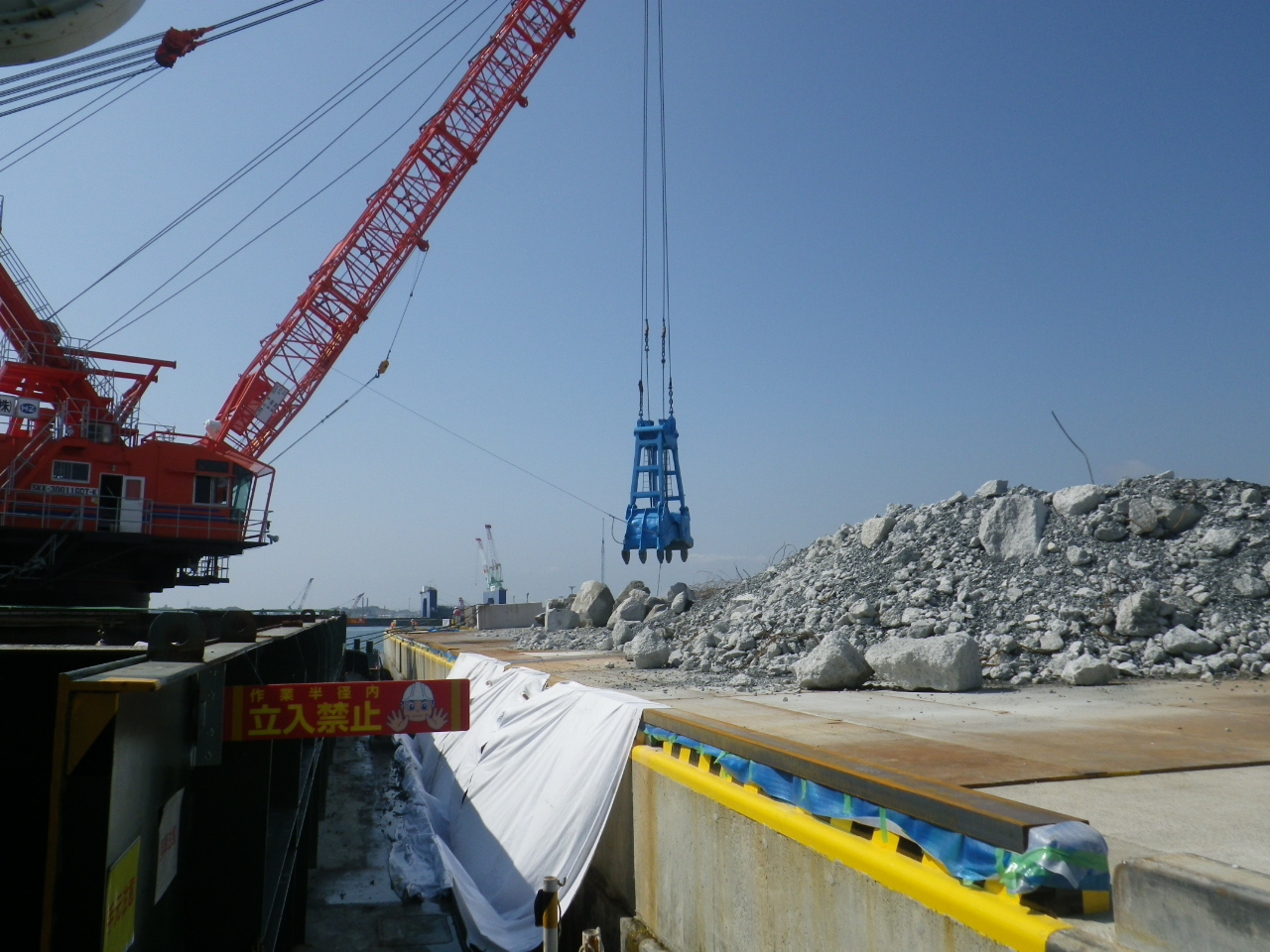

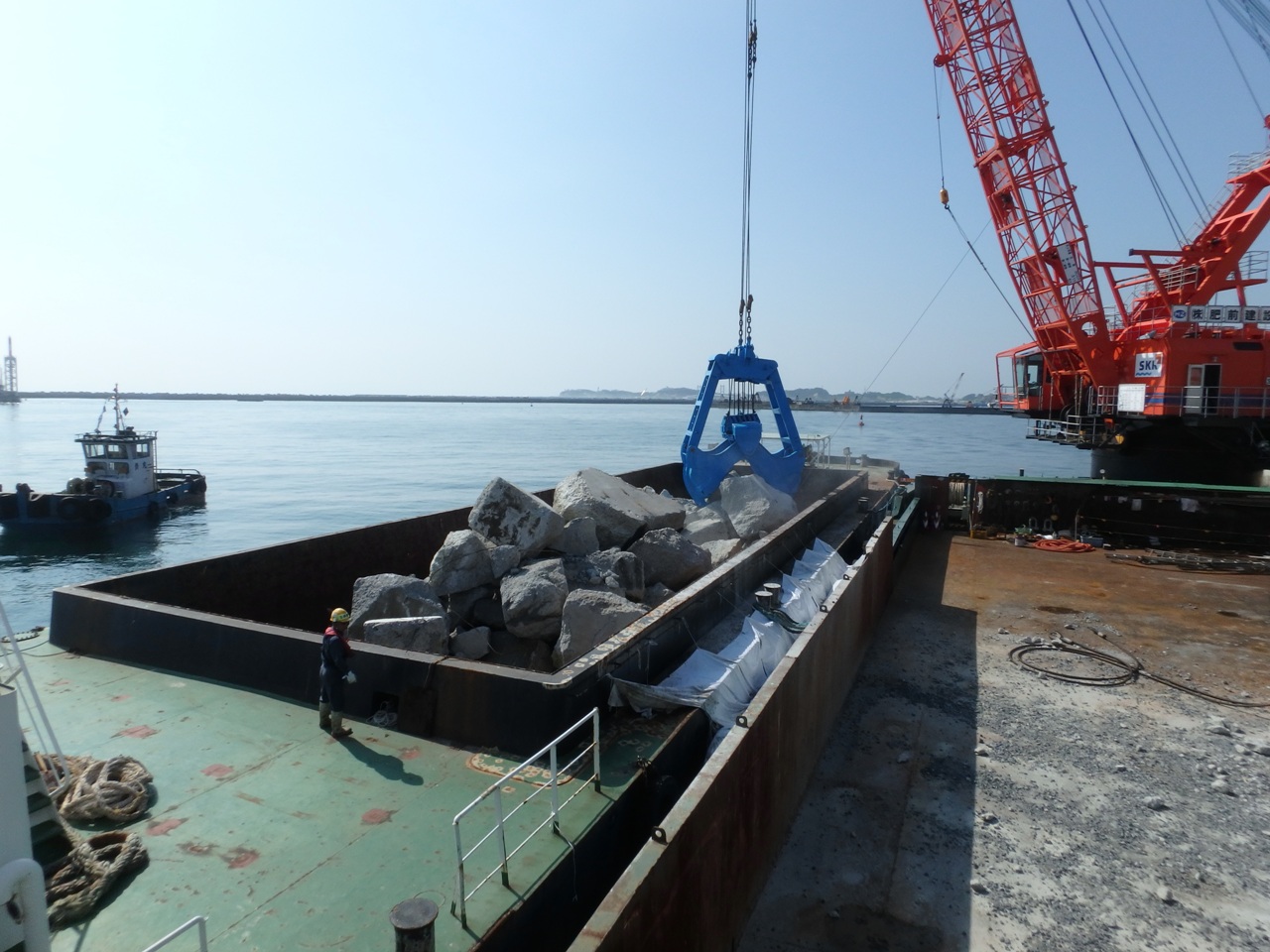

　●構造物撤去工：中詰再生工,撤去殻揚陸状況(土運船より)

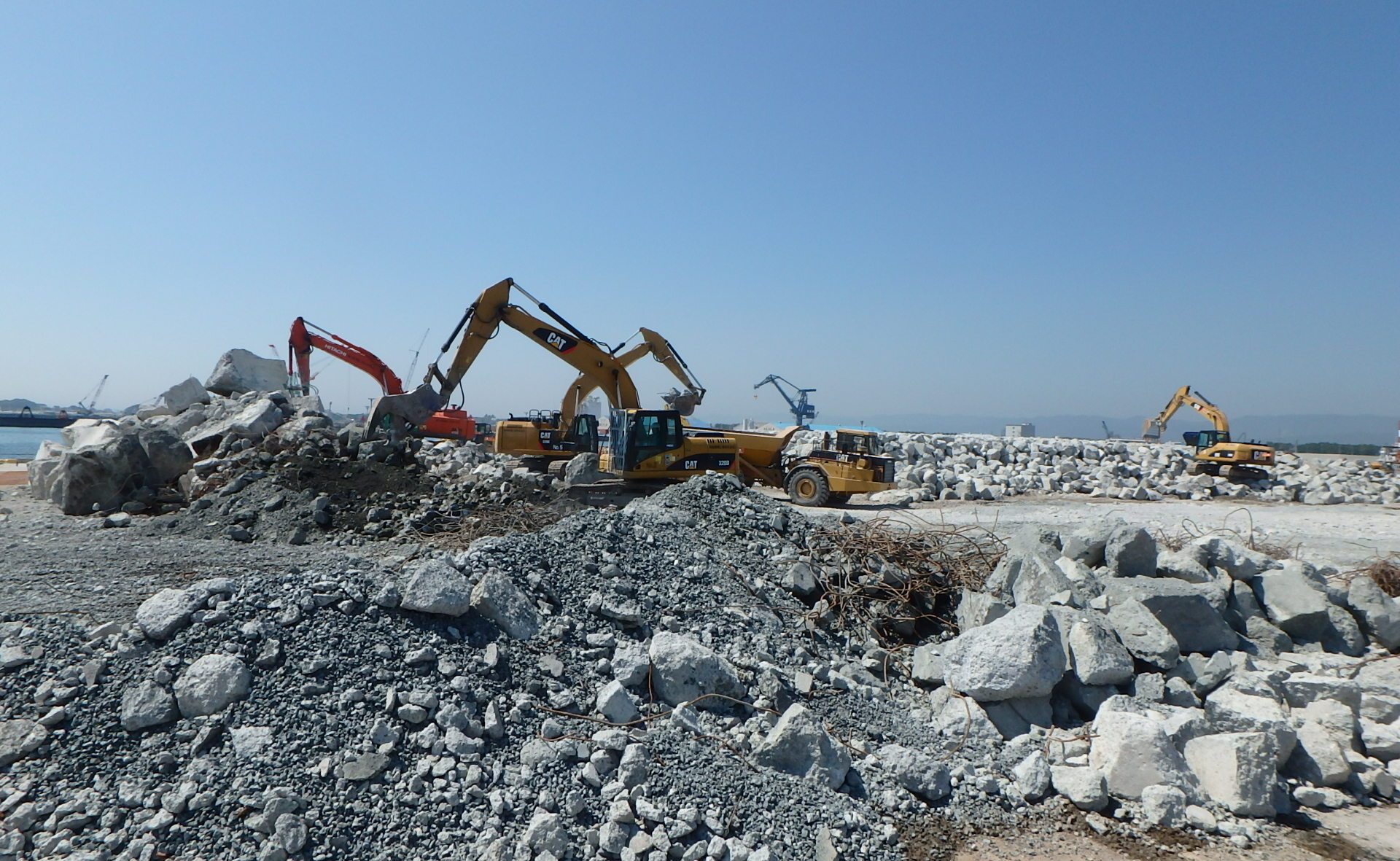

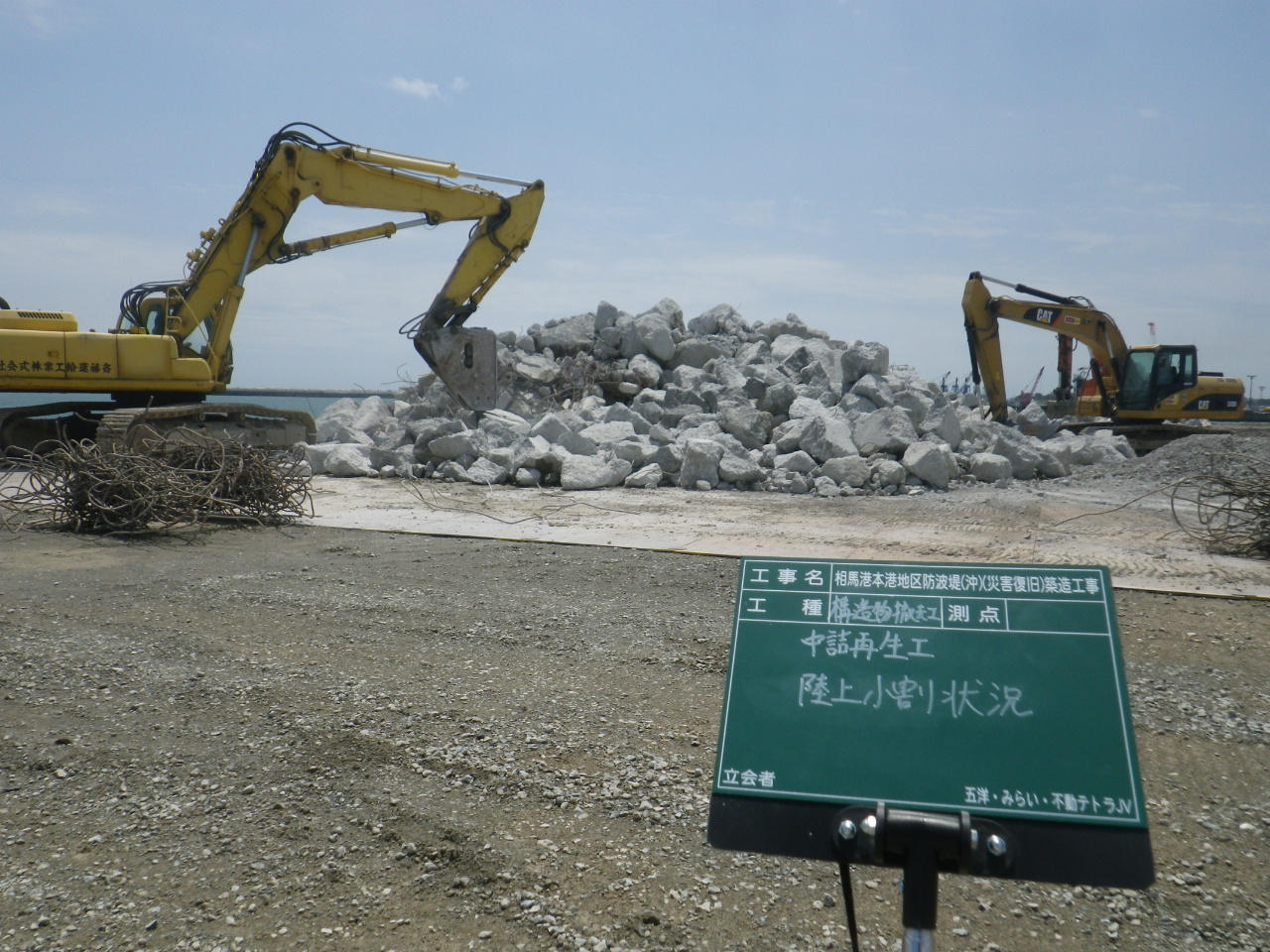

　●構造物撤去工：中詰再生工,小割・分別・運搬・集積状況

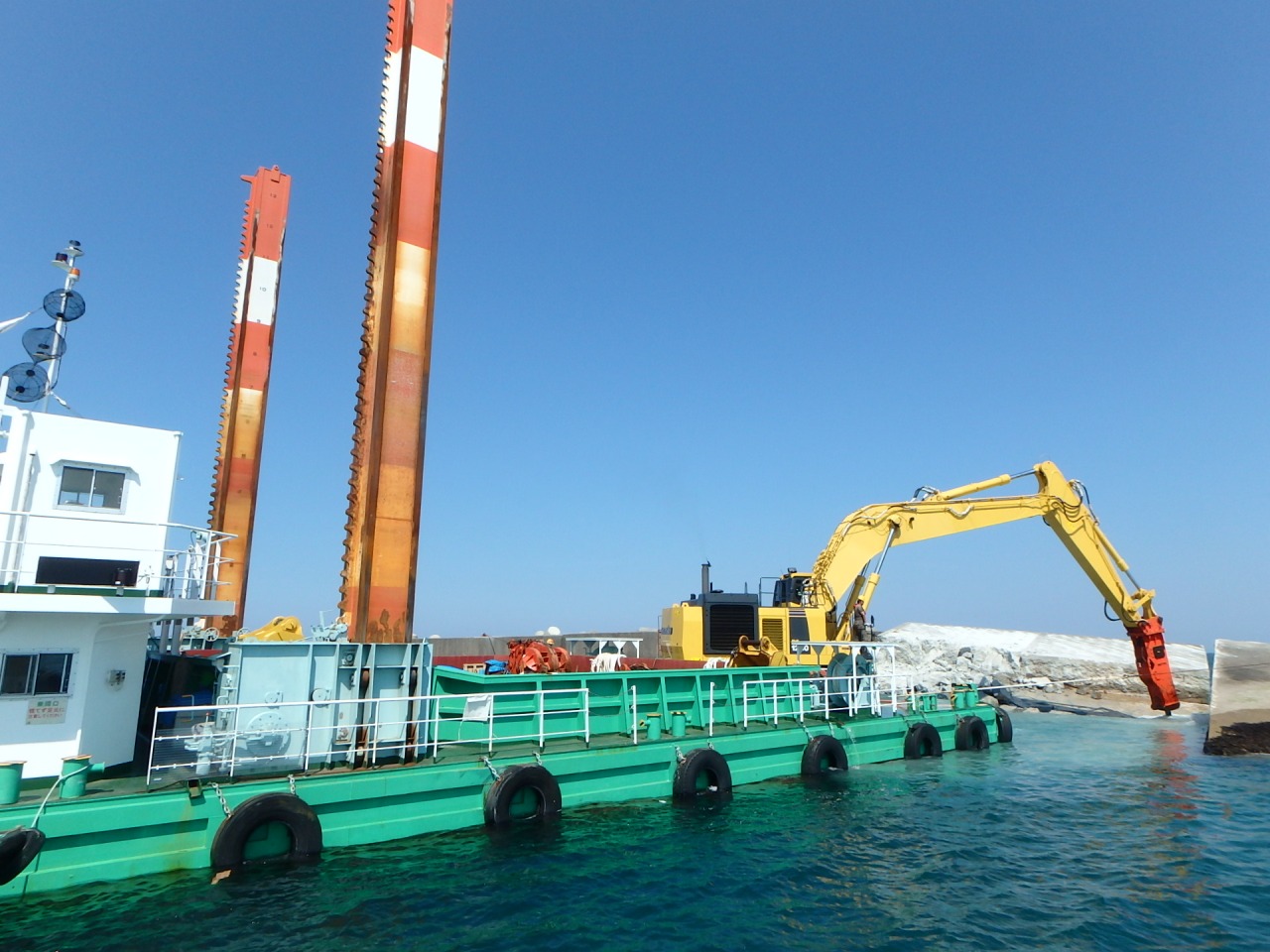

　●構造物撤去工：転用ケーソン二次破砕状況(バックホウ台船)

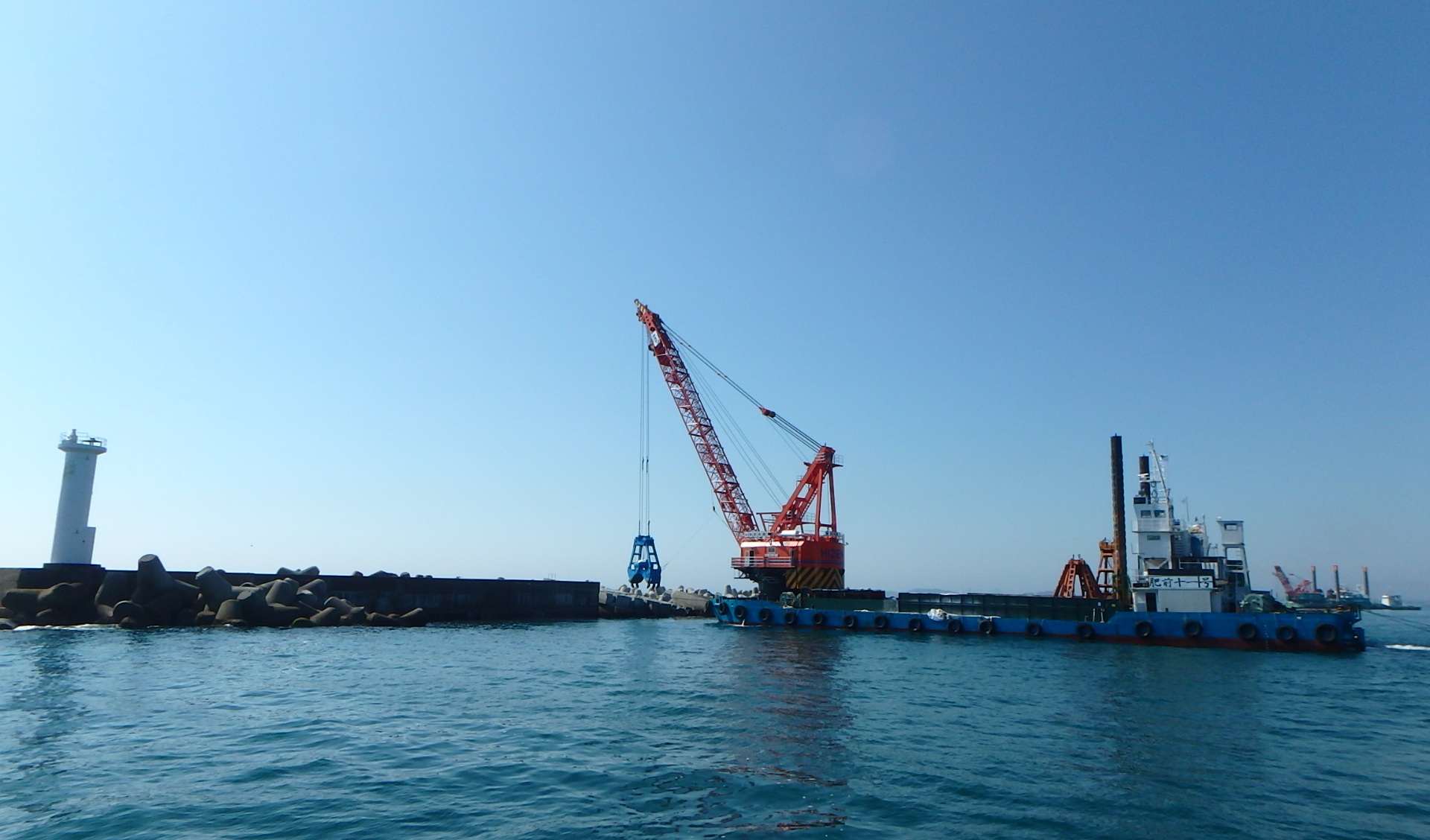

　●構造物撤去工：転用ケーソン二次破砕撤去状況(起重機船)

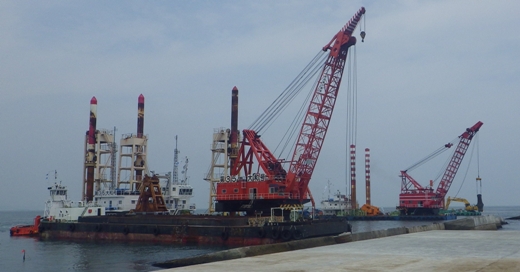

　 ●構造物撤去工：撤去ケーソンの破砕を開始しました

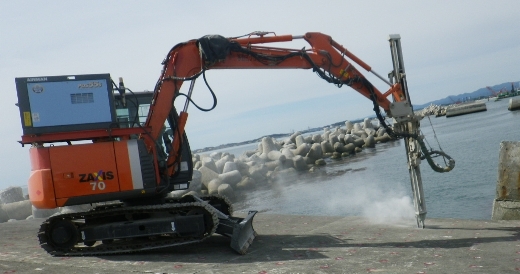

　●構造物撤去工：上部コンクリート撤去を開始しました

　　（一次破砕：削孔～静的破砕充填）（２０１５．６．２）
